多色拼接快锁式机械压紧夹具结构

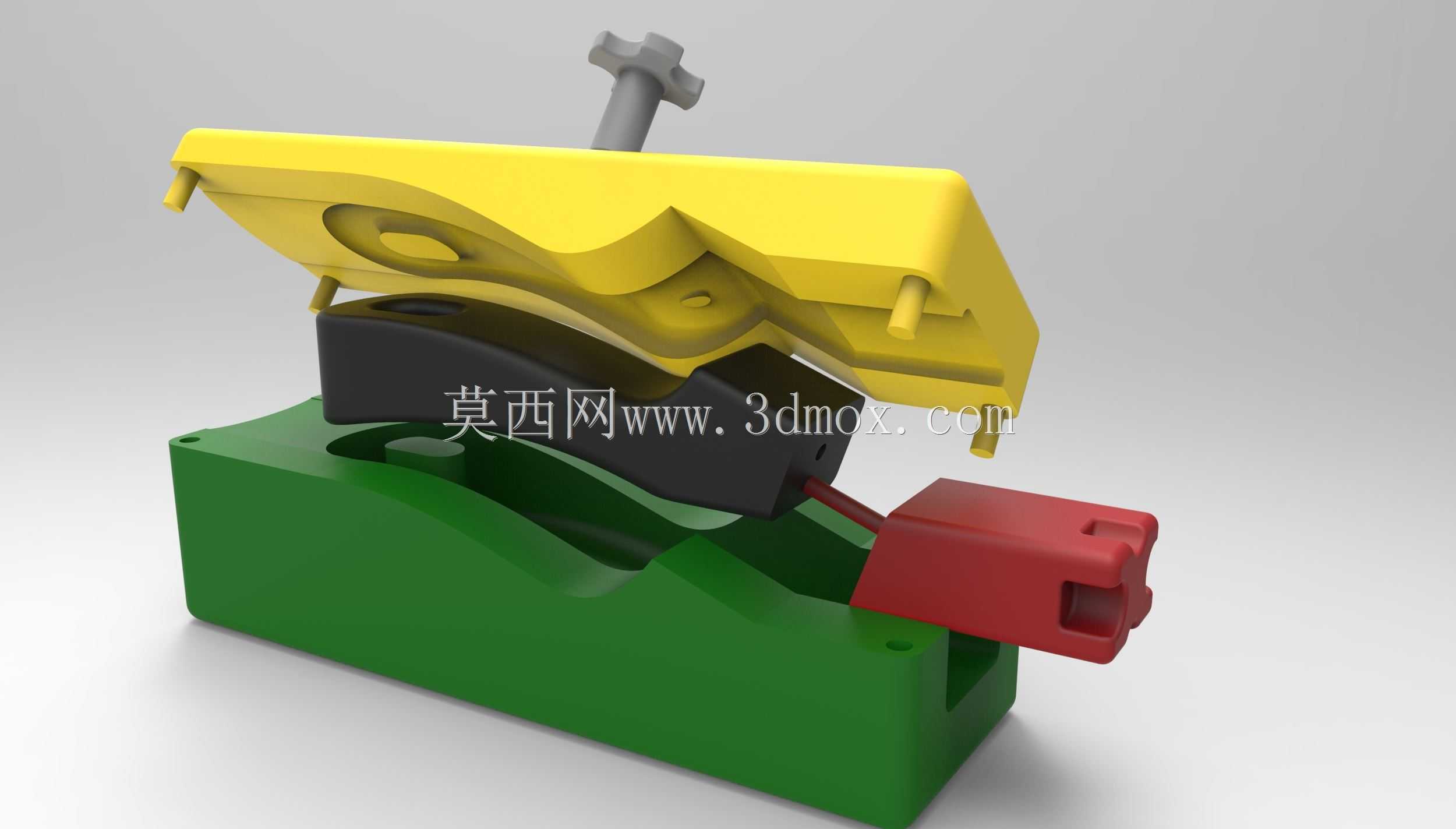

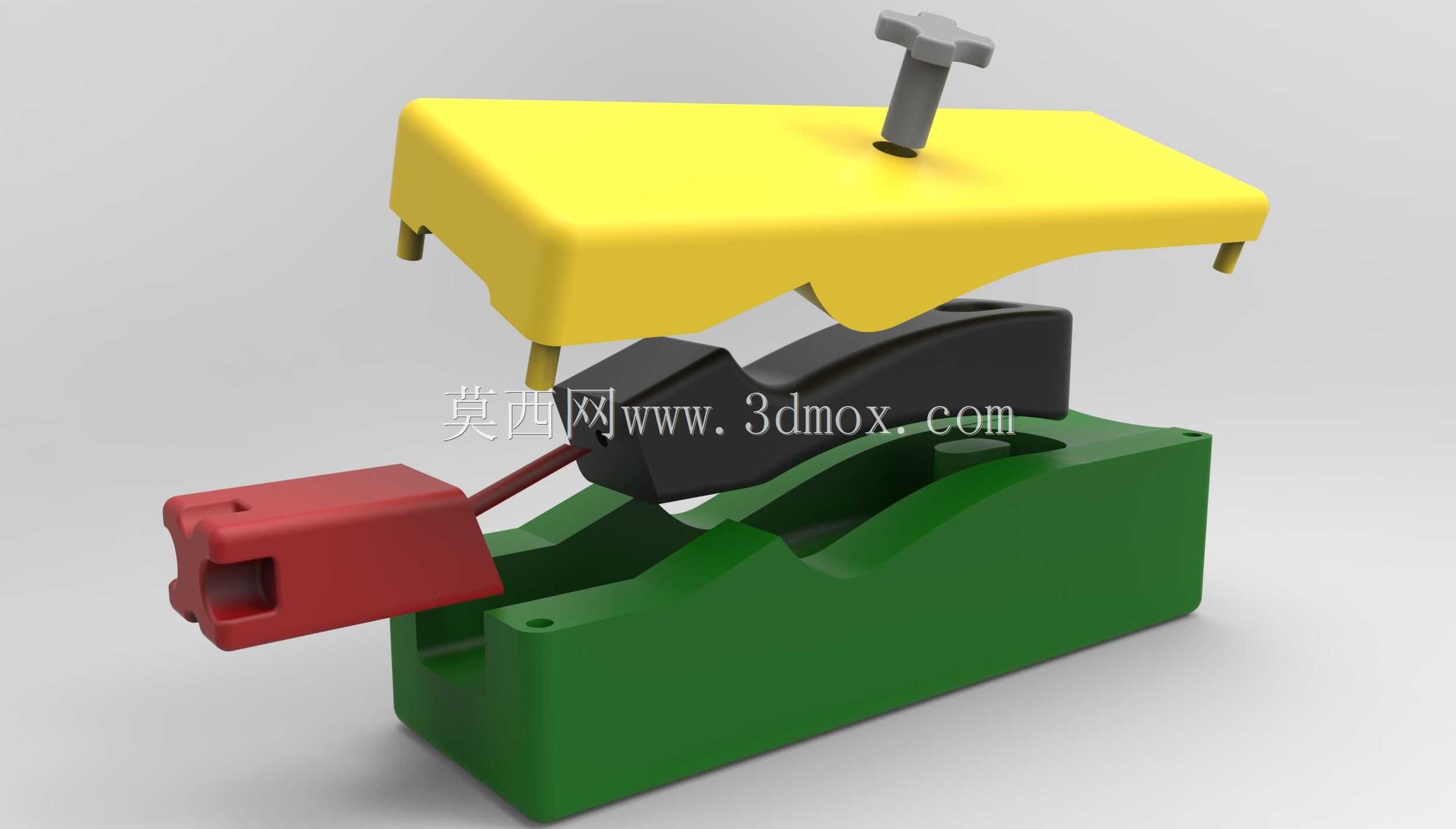

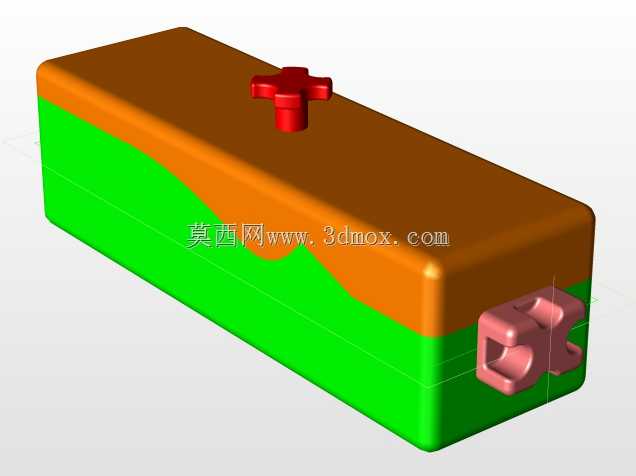

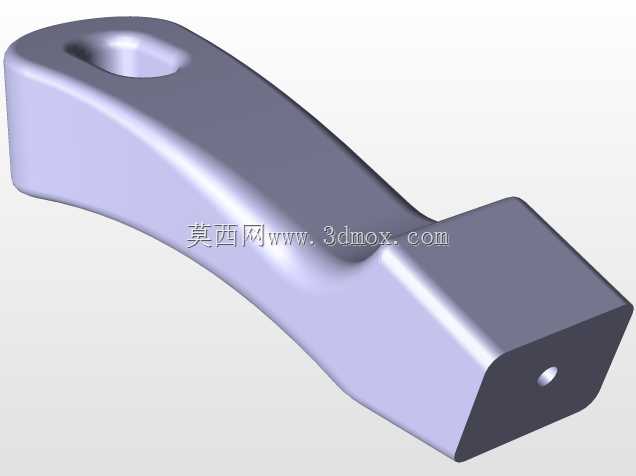

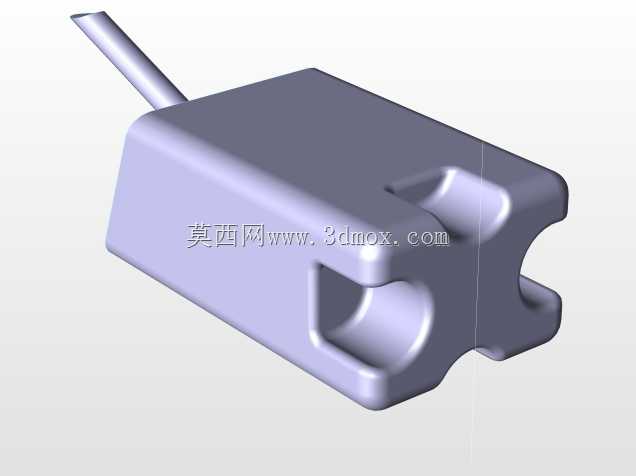

该压紧夹具结构主要面向中小尺寸工件的机加工工位、装配工位定位场景，可直接安装在标准T型槽工作台面，适配铣床、钻床、小型装配线的工件固定需求，替代传统螺栓压板式装夹，大幅缩短单工位工件装夹的辅助时长。从结构组成来看，底部绿色基座为整个夹具的承载主体，基座底面做了平整化处理，预留的沉头安装孔可适配M6-M8规格的内六角螺栓，安装时可直接贴合工作台面，基座整体长宽尺寸控制在120mm*80mm范围内，高度方向总尺寸不超过70mm，不会占用过多工位操作空间，基座上开设的仿形凹槽既为内部运动构件提供了运动行程空间，也能在装夹过程中容纳工件底部的定位凸台，避免装夹干涉。中部黑色构件为压紧执行的核心受力件，采用杠杆式力传递结构，将顶部操作端的下压力放大后传递到前端压紧端，可对厚度在10mm-30mm区间的工件提供稳定的压紧力，构件与基座接触的位置做了圆弧过渡处理，减少反复动作过程中的接触磨损，延长构件使用寿命。顶部黄色构件为操作端的力臂结构，表面做了防滑纹理处理，操作人员无需额外工具即可手动完成锁紧与松开动作，构件上伸出的两个定位销可在压紧到位后卡入基座对应的定位孔内，避免加工过程中受振动影响出现松脱风险。前端红色构件为行程限位与快拆组件，当压紧动作到位后，该构件可自动卡入锁紧位，需要松开工件时只需侧向拨动红色构件即可快速解锁，无需完全抬起操作臂，进一步提升装夹效率。顶部的灰色T型调节螺栓可根据被装夹工件的实际厚度调整压紧行程，调节范围覆盖0-20mm，适配不同批次工件的尺寸公差，无需更换夹具即可完成多规格工件的装夹定位。整个结构的运动副均做了间隙适配设计，活动构件之间预留0.1mm-0.2mm的配合间隙，既保证动作顺畅无卡滞，也不会因间隙过大导致装夹后工件出现窜动，所有受力构件的壁厚均经过受力校核，在承受常规机加工切削力时不会出现形变，保证装夹定位精度稳定在0.05mm以内，可满足普通铣削、钻孔工序的装夹精度要求。
