机械连接用耳轴板结构设计

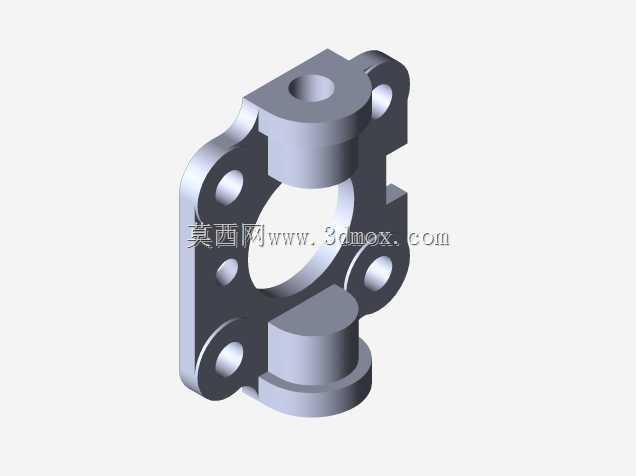

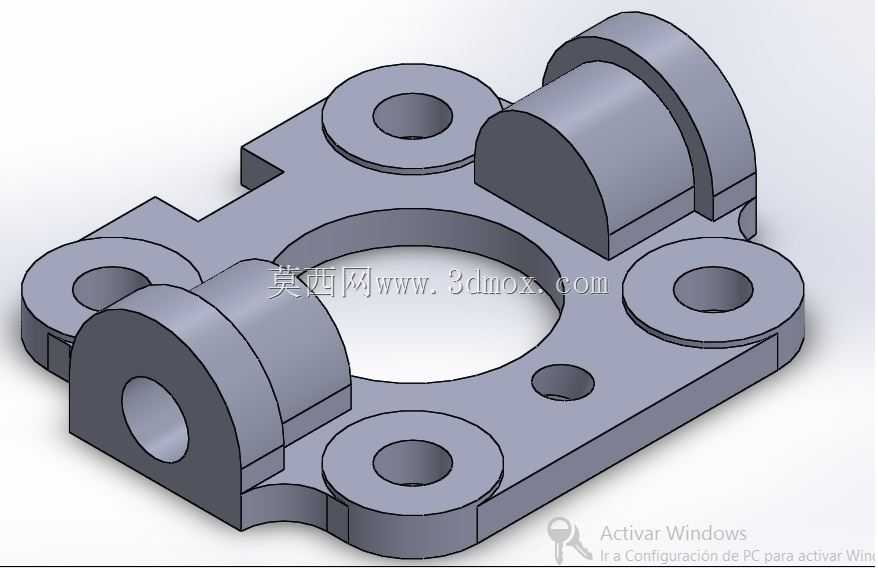

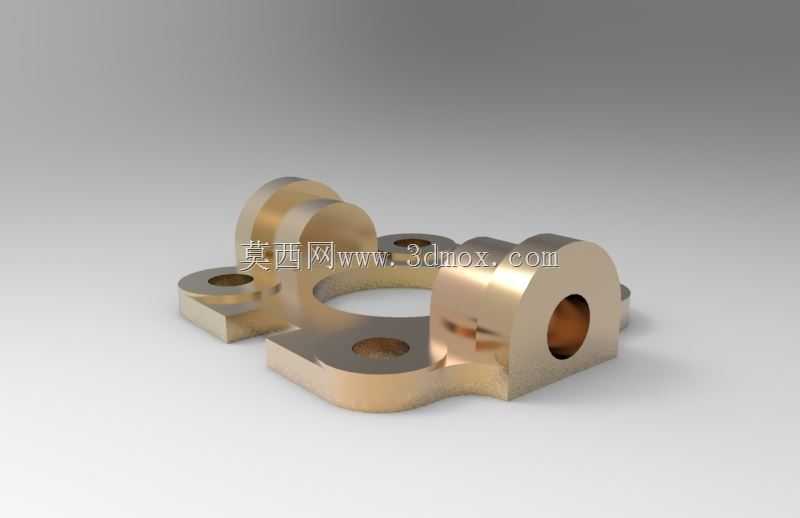

耳轴板作为机械系统中常见的铰接承重构件，常应用于工程机械铰接点位、液压元件安装支座、设备翻转机构连接端等场景，核心作用是实现两个构件间的铰接传动，同时承载径向载荷与部分轴向窜动载荷，保障铰接部位转动灵活的同时，不会出现结构性松脱或形变失效。从结构设计逻辑来看，这款耳轴板采用一体化铸造成型后做机加工精加工的工艺路线，主体底座设置多组安装通孔，可通过螺栓将整个构件固定在设备基体的安装面上，底座的平面度公差控制在0.05mm以内，保障安装后不会出现局部应力集中的问题。上部的铰接轴孔是整个零件的核心功能位，孔壁做了粗糙度Ra1.6的精加工处理，可与配套销轴实现间隙配合，配合间隙控制在0.02-0.04mm区间，既保障销轴转动顺畅，又不会因间隙过大产生晃动冲击。轴孔外侧设置的加厚凸台，是为了提升孔位的径向承载能力，避免长期受交变载荷出现孔位椭圆形变，凸台与底座之间设置了过渡圆角，可分散应力传递路径，减少应力集中带来的断裂风险。从安装边界来看，底座的安装孔位采用对称式布局，适配多数通用设备的铰接点位安装尺寸，安装时需注意轴孔的轴向方向与受力方向保持垂直，避免出现附加弯矩影响零件使用寿命。零件侧面的限位凸台可与配套构件的限位面配合，限制铰接转动的极限角度，防止机构过位碰撞。在实际设备运行中，这类耳轴板需要定期检查轴孔磨损情况与安装螺栓的预紧力，当孔位磨损量超过0.1mm时需及时更换，避免因构件失效引发设备故障。设计过程中针对不同载荷工况，可通过调整轴孔直径、底座厚度、凸台高度来适配不同的承载需求，这款耳轴板的结构设计兼顾了安装便捷性与承载稳定性，没有多余的冗余结构，在满足强度要求的前提下尽可能控制了零件自重，适合在中等载荷的铰接传动场景中使用，比如小型工程机械的动臂铰接点、自动化设备的翻转门铰接支座、液压油缸的端部连接座等场景都能适配。
