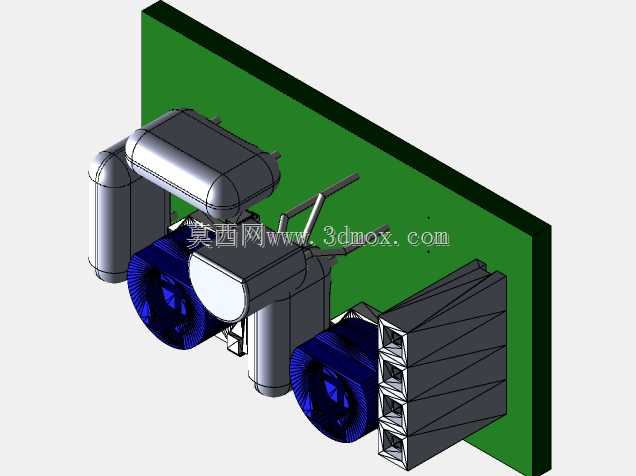

2SK170BL晶体管迷你吉他前置放大电路

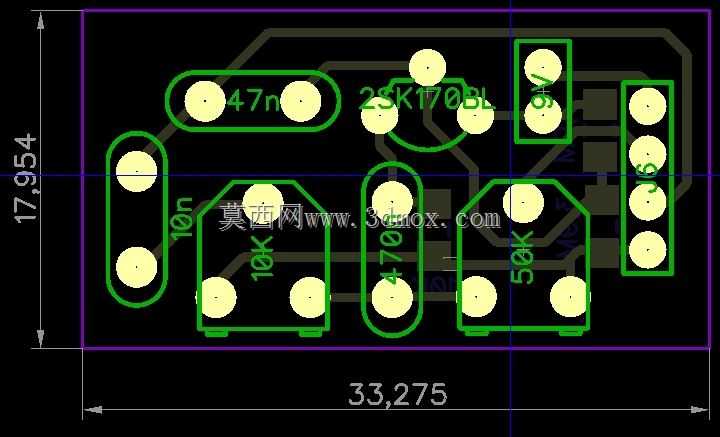

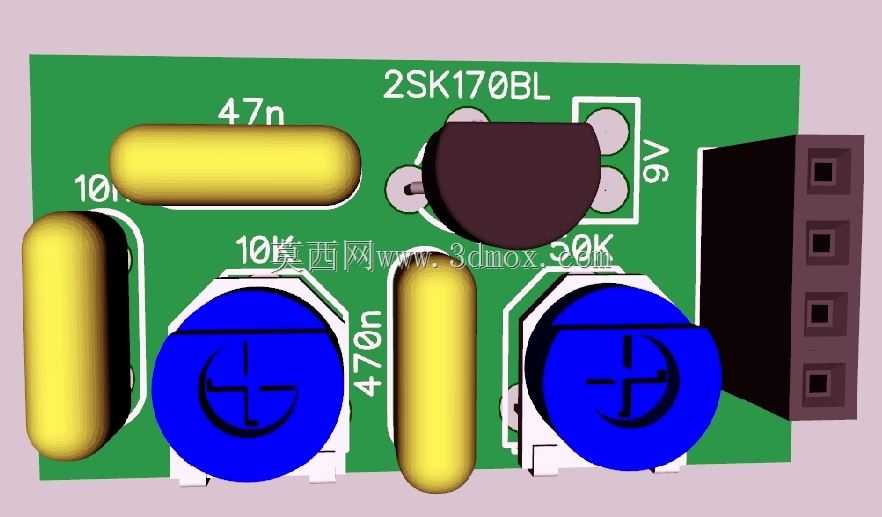

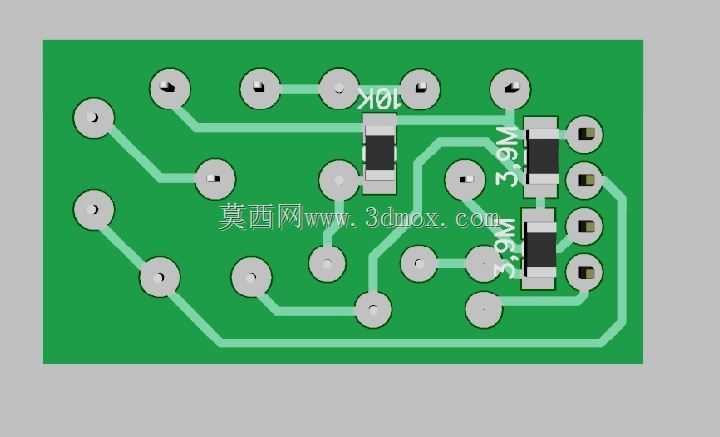

这套电路主要面向小型便携吉他音频放大场景，适配街头弹唱、桌面练习这类不需要大功率输出的使用需求，核心放大器件选用2SK170BL场效应管，本身具备低噪声、高输入阻抗的特性，刚好匹配吉他拾音器的输出阻抗特性，能最大程度还原琴弦振动的原始音色细节，避免信号传输过程中的高频损耗。电路采用9V电池供电的设计思路，完全摆脱外接电源的束缚，不需要额外布置供电线路，使用者可以把整个模块固定在吉他背带、琴身内侧或者小型效果器盒里，随身携带使用不会有走线牵绊的问题。PCB布局阶段特意将信号输入路径做了最短化处理，输入接口直接靠近场效应管的栅极引脚，减少长走线带来的外界电磁干扰，电源回路的退耦电容紧贴芯片供电引脚布置，滤除电池供电过程中可能出现的电压波动，避免出现低频自激或者电流杂音。板上搭载的电容容值经过实际调试匹配，47nF的输入耦合电容刚好能过滤掉拾音器输出的多余低频杂波，两个470μF的电解电容分别负责电源退耦和输出耦合，10kΩ的偏置电阻为场效应管提供合适的静态工作点，让管子工作在放大区的线性区间，避免大信号输入时出现削波失真。整个电路板的外形尺寸控制得非常紧凑，安装边界预留了标准2.54mm间距的排针接口位置，既可以直接插针连接吉他拾音器和输出端口，也可以通过飞线适配不同的安装空间，侧边预留的电池接线焊盘位置刚好适配常规9V叠层电池的接线距离，不需要额外延长导线就能完成电池连接。实际使用时，这个前置放大模块可以把吉他拾音器输出的毫伏级信号放大到线路输出电平，直接对接耳机或者小型有源音箱，不需要额外搭配效果器前级就能获得足够的驱动能力，对于喜欢DIY手工吉他配件的爱好者来说，这套电路的元件都是常规通用料，采购替换都很方便，焊接难度低，不需要复杂的调试步骤，只要元件焊接无误就能正常工作，很适合用来改装入门级民谣吉他或者自制便携练习设备。
