M6x0.5外螺纹滚花直通管道接头

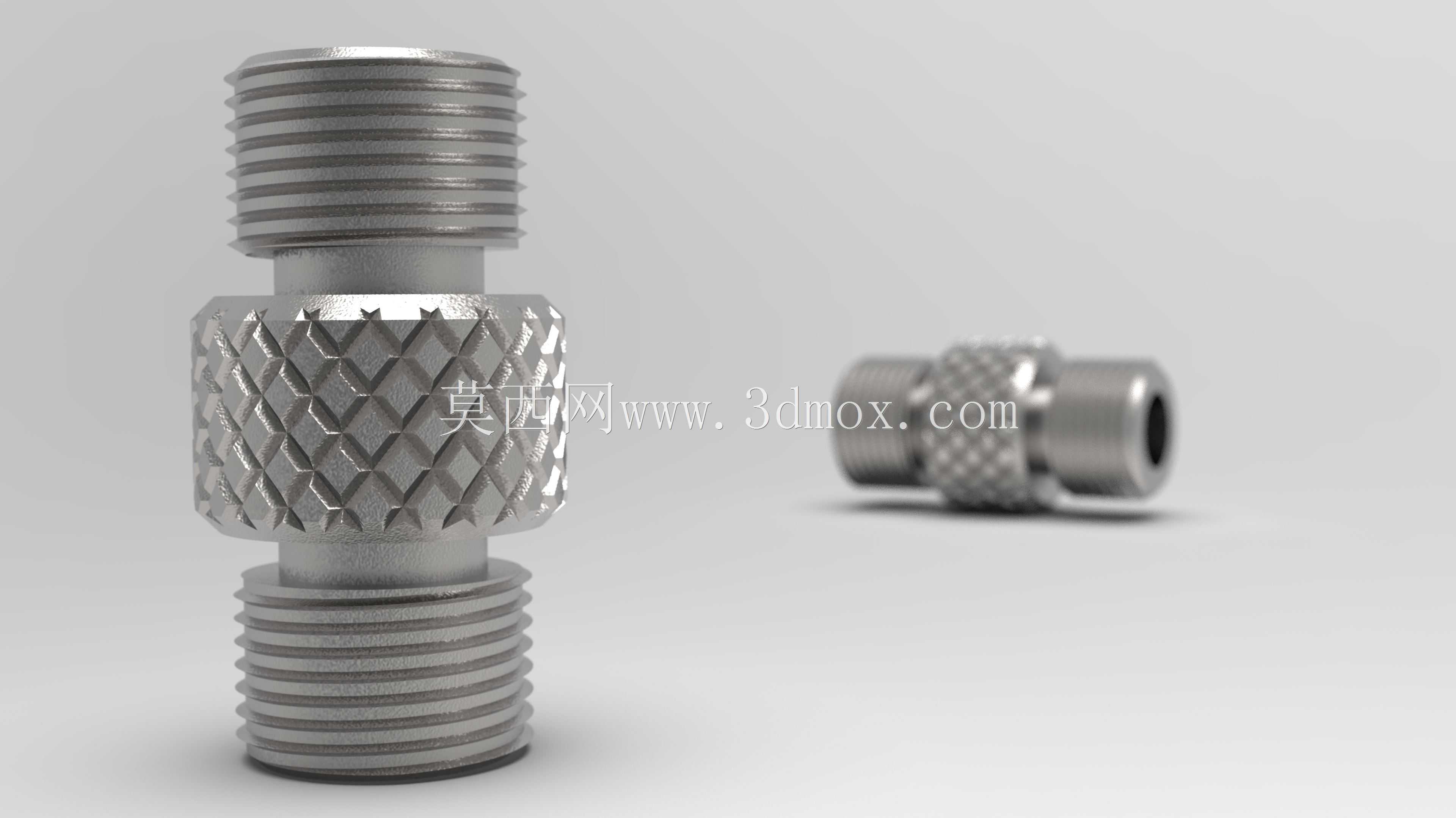

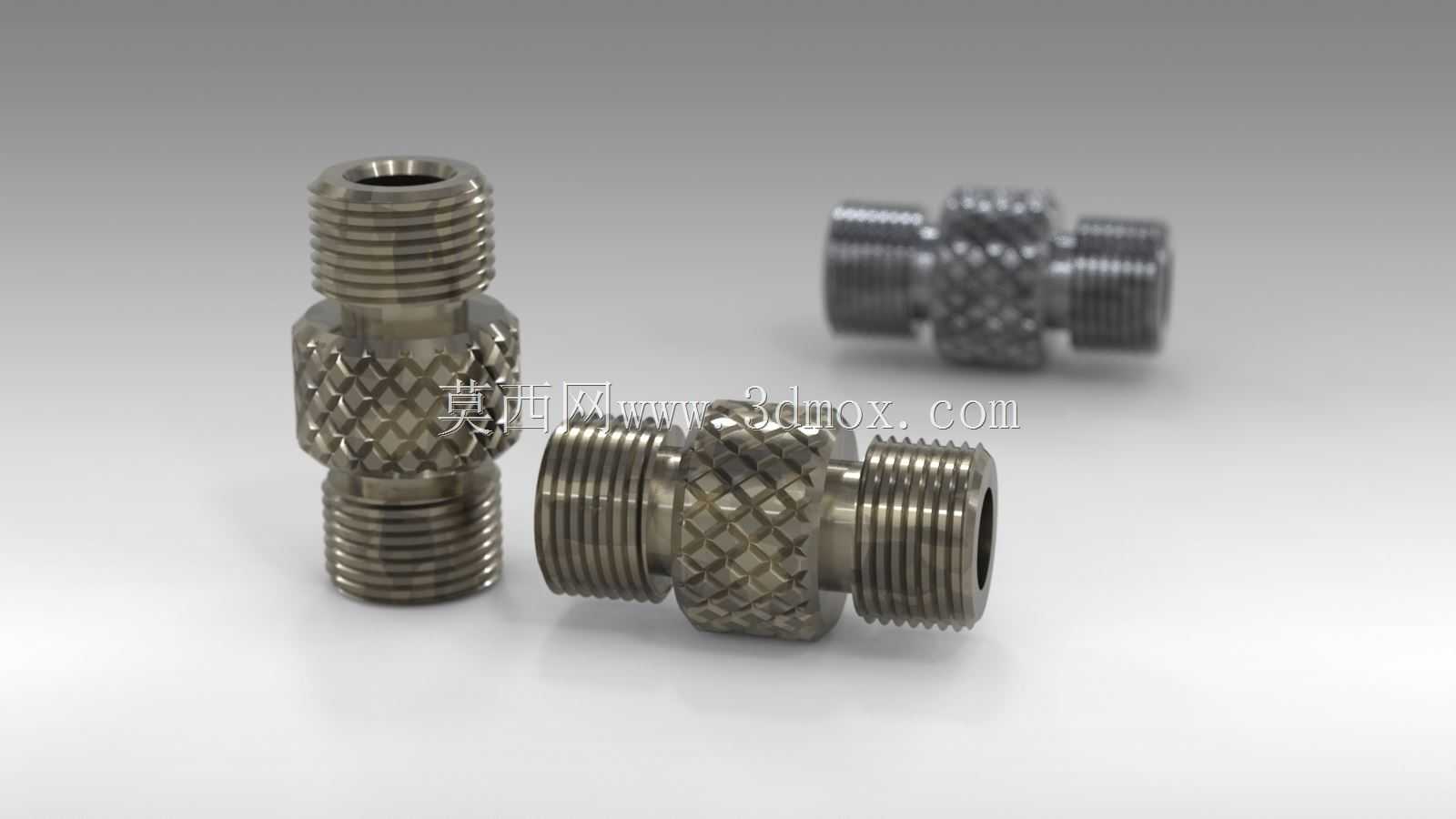

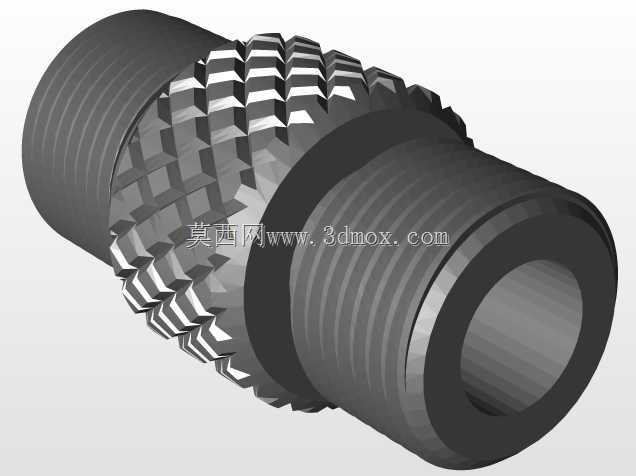

这类小规格外螺纹直通接头，常应用在小型气动控制回路、精密液压检测台、实验室流体管路以及小型自动化设备的气液输送场景中，承担两段同规格细牙管路的连通作用，可在低压工况下实现介质的稳定导通，常见于电子制造设备的点胶气路、小型实验装置的冷却液回路、牙科医疗设备的水气通路这类对安装空间有严格限制的位置。接头两端采用M6x0.5的细牙外螺纹设计，细牙螺纹的螺距更小，螺纹自锁性更强，配合密封垫圈使用时可在0-1.6MPa的工作压力下保持可靠密封，不会出现介质渗漏问题，适配的内螺纹接口可直接对接同规格的管路接头、阀块安装孔或者设备本体的预留接口，无需额外变径转接，能有效减少管路节点数量，降低泄漏风险。中间段设计的网纹滚花结构，是为了安装时可直接徒手拧动完成预紧，在空间狭小无法使用扳手操作的安装位，操作人员可依靠滚花面的摩擦力完成接头的初步锁紧，后续再用小型扳手补充拧紧即可，滚花的纹路深度控制在合理范围，既保证足够的摩擦力，又不会因为棱角过于锋利划伤操作人员手部，同时滚花段的外径略大于螺纹大径，可在拧紧时起到限位作用，避免螺纹拧入过深顶坏阀块内部的密封面。建模过程中先确定两端螺纹的有效旋合长度，保证每端螺纹旋合长度不小于5mm，满足低压管路的连接强度要求，中间滚花段的长度控制在8mm左右，既给徒手操作预留足够的握持空间，又不会过度占用管路安装空间，接头内部的通径设计为3mm，可满足小流量气液介质的输送需求，内壁做光滑过渡处理，避免介质在内部形成紊流，减少输送过程中的压力损失。接头的整体同轴度公差控制在0.05mm以内，两端螺纹的轴线偏移量不超过0.02mm，安装后不会出现管路别劲的问题，可有效降低管路连接处的交变应力，延长管路的使用寿命。滚花特征的建模采用网纹滚花的标准参数，节距选择0.5mm，纹路角度30度，和实际加工的滚花参数保持一致，还原真实零件的表面质感，渲染时还原金属材质的哑光金属质感，清晰呈现滚花纹理和螺纹的细节特征，方便结构设计人员在做管路布局时直观判断接头的安装空间是否充足，提前规避安装干涉问题。
