内燃机活塞连杆组件高精度结构设计

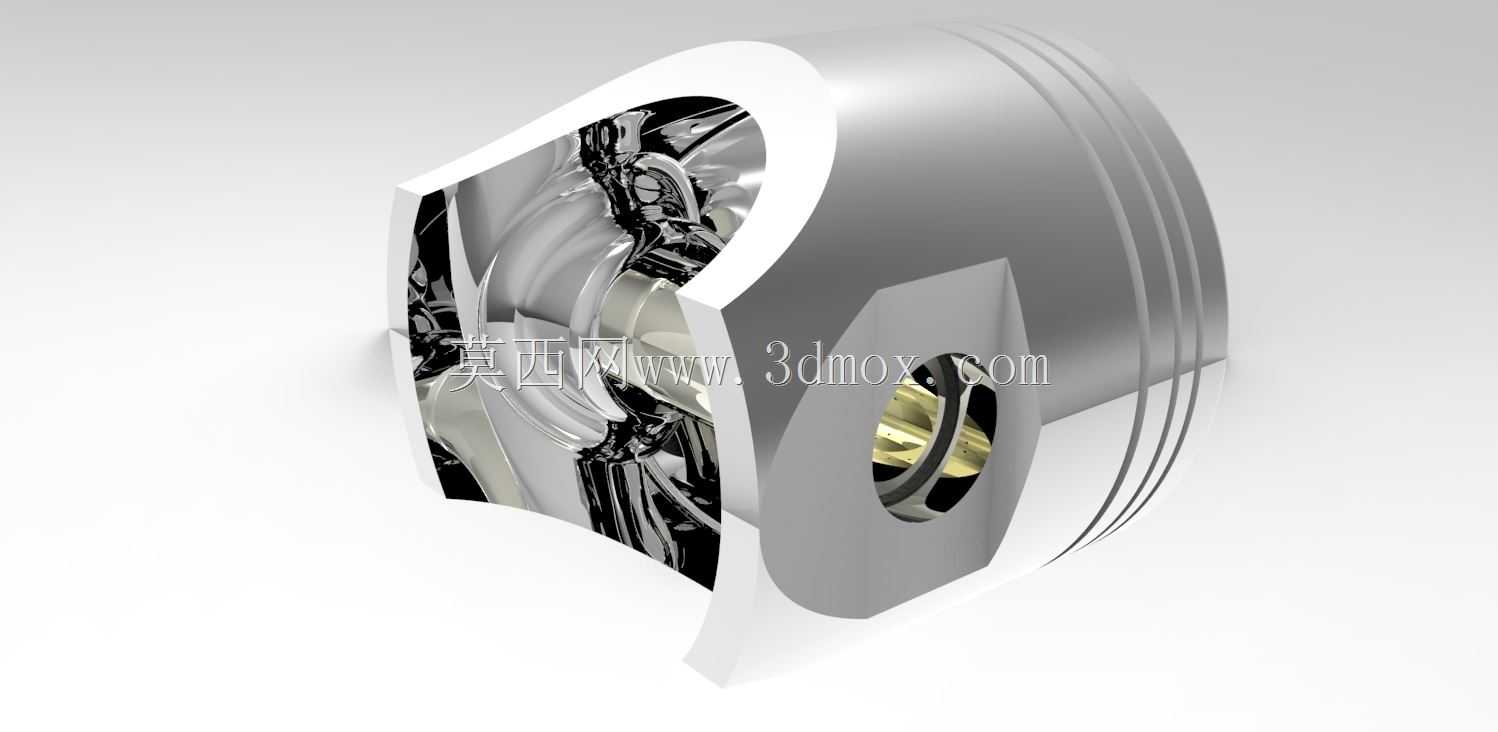

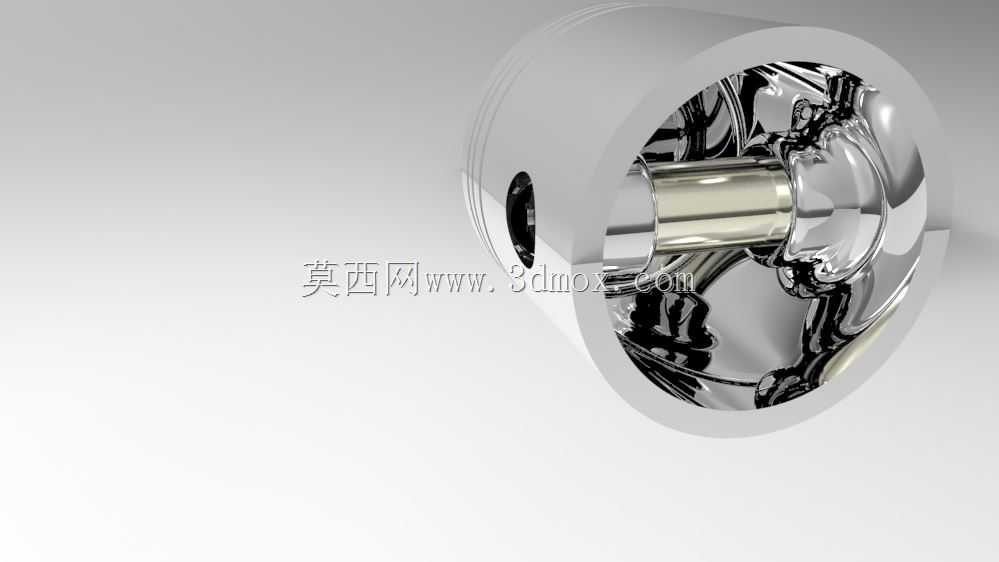

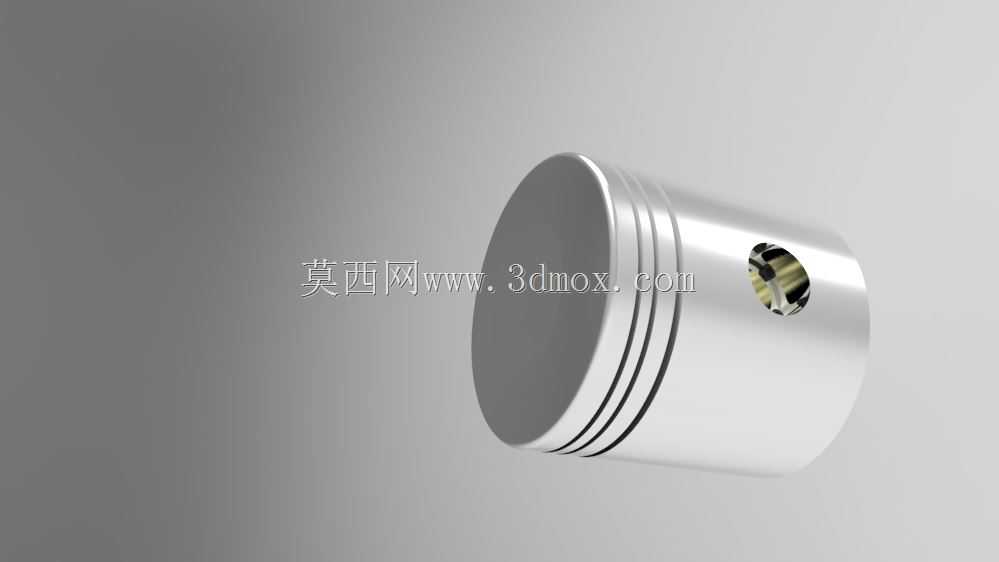

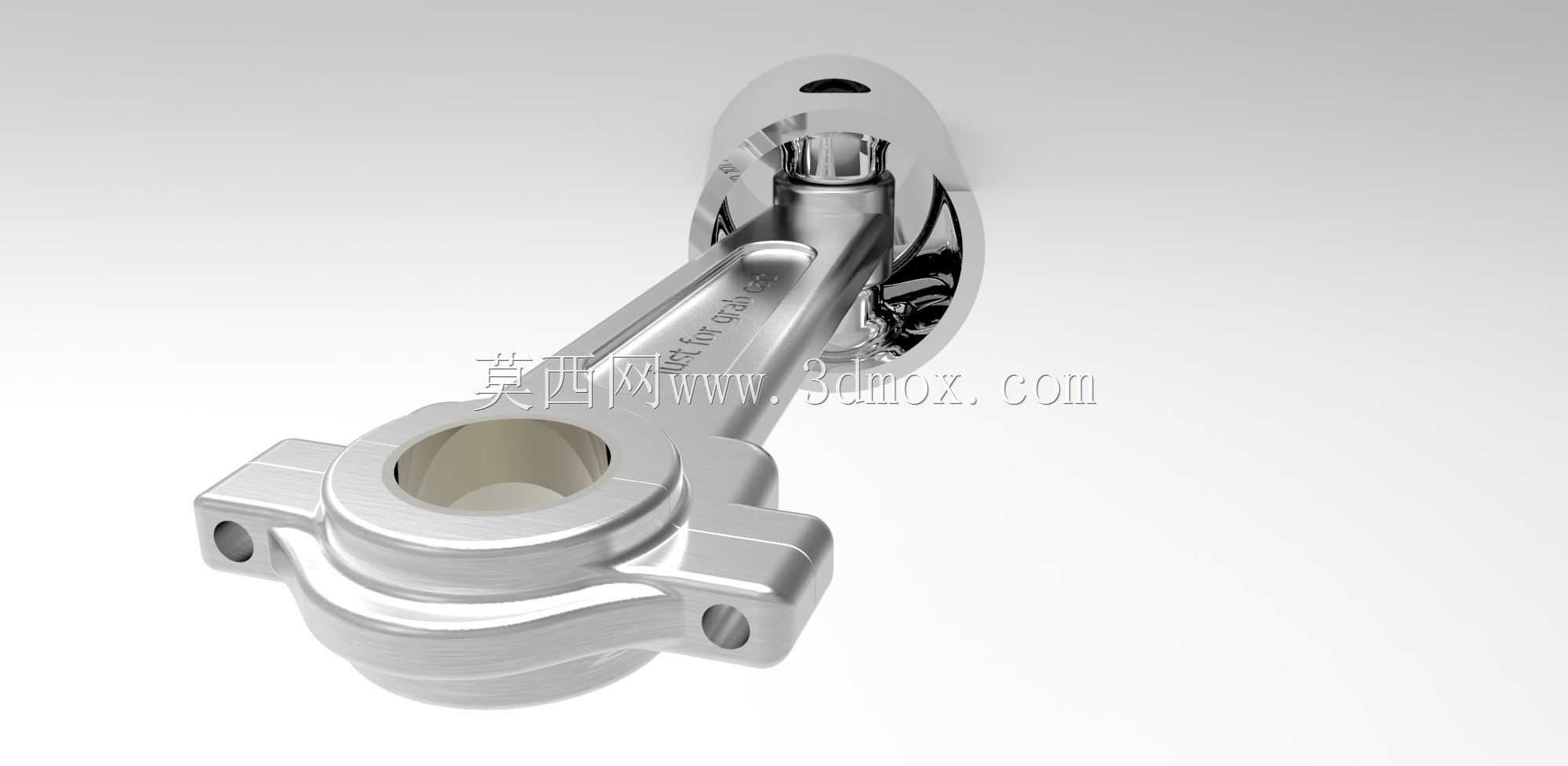

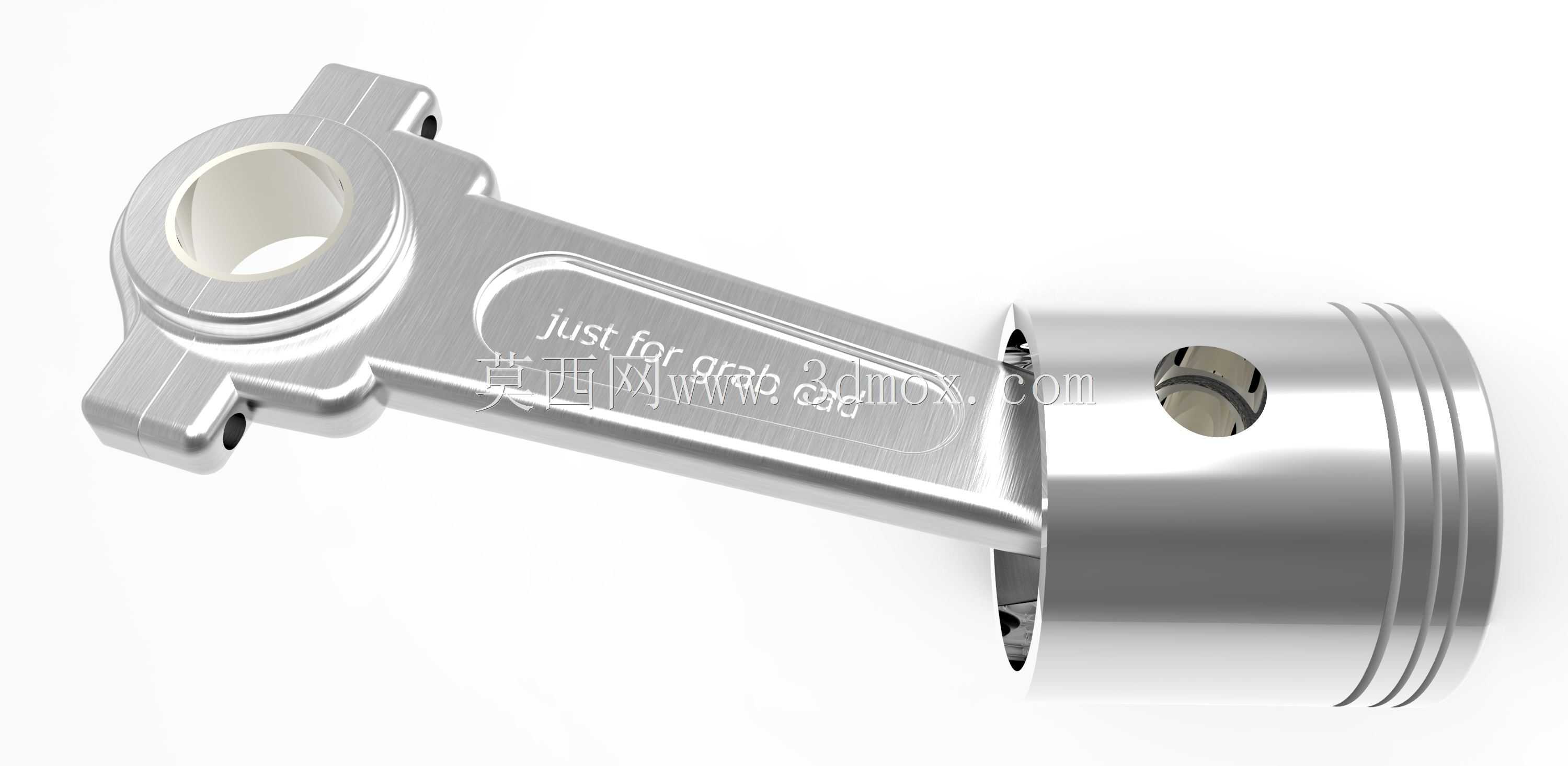

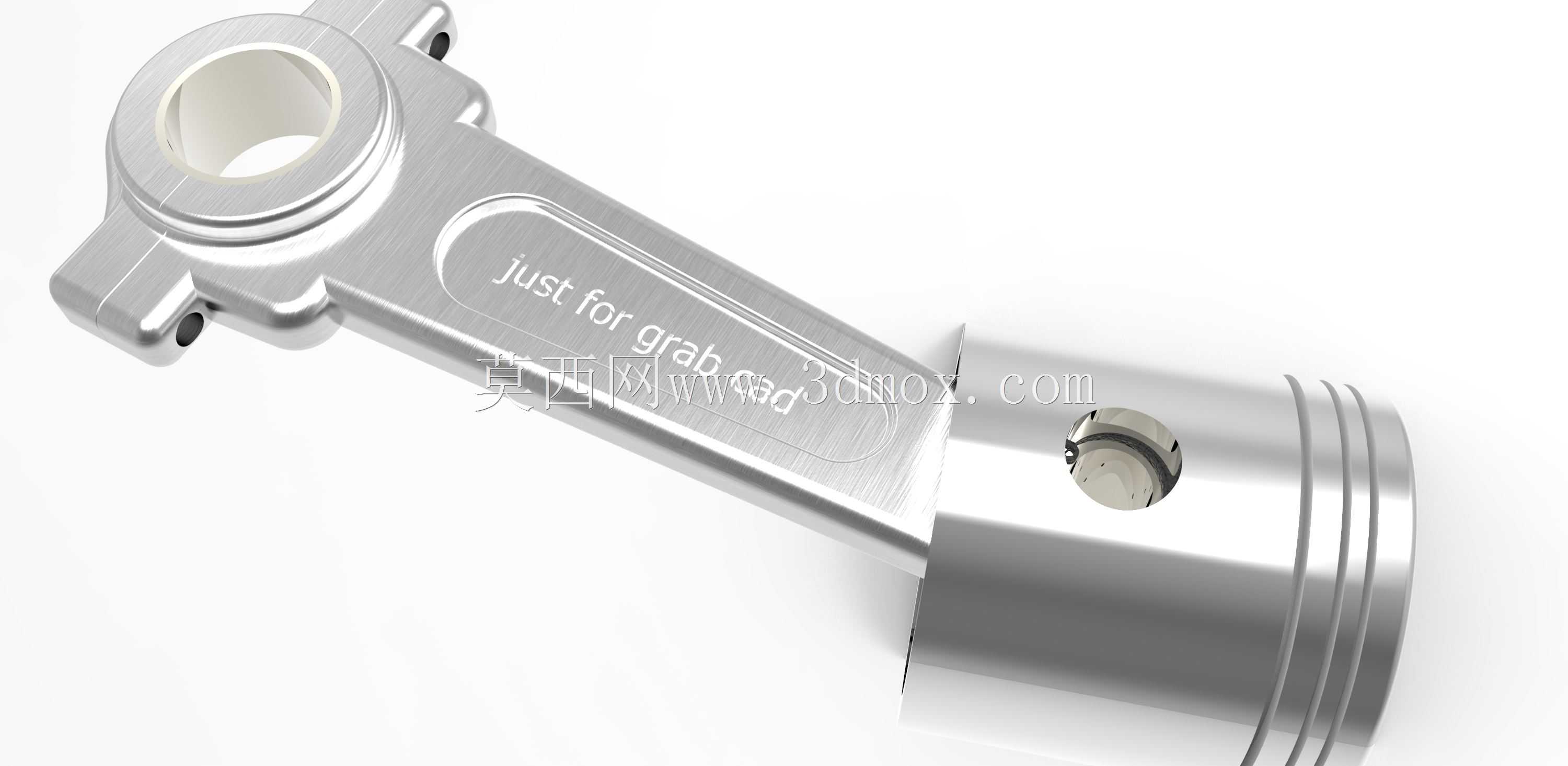

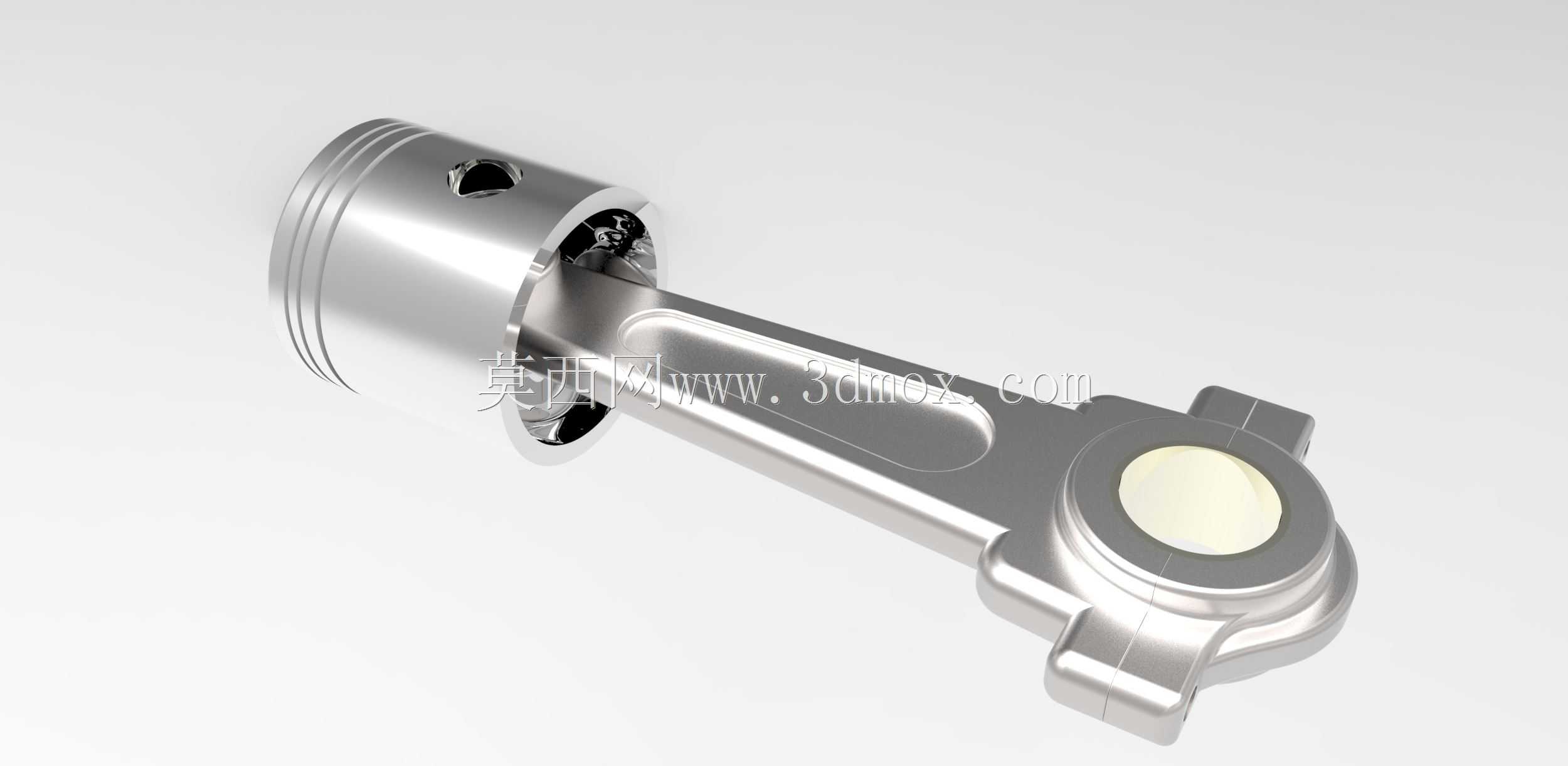

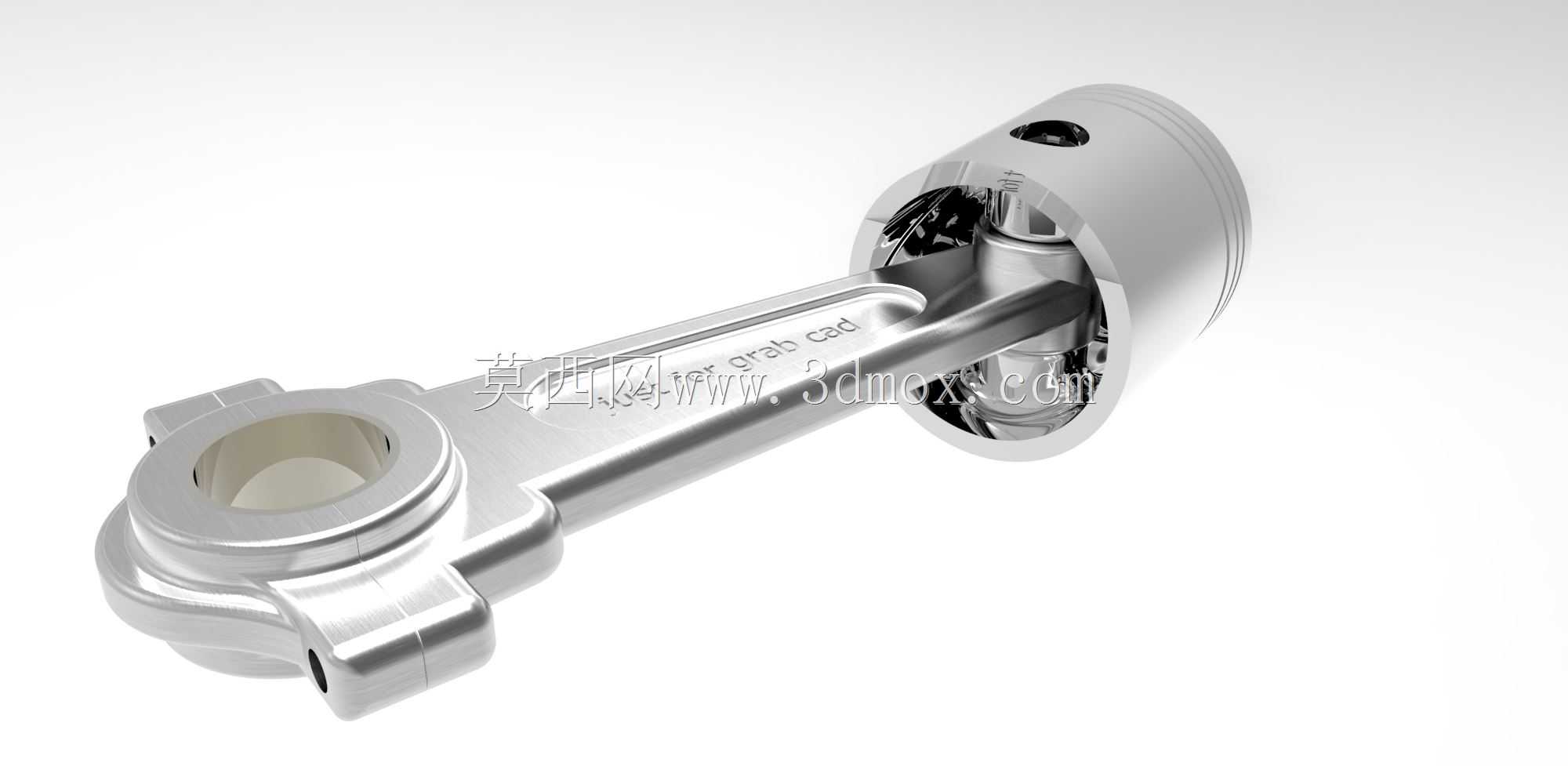

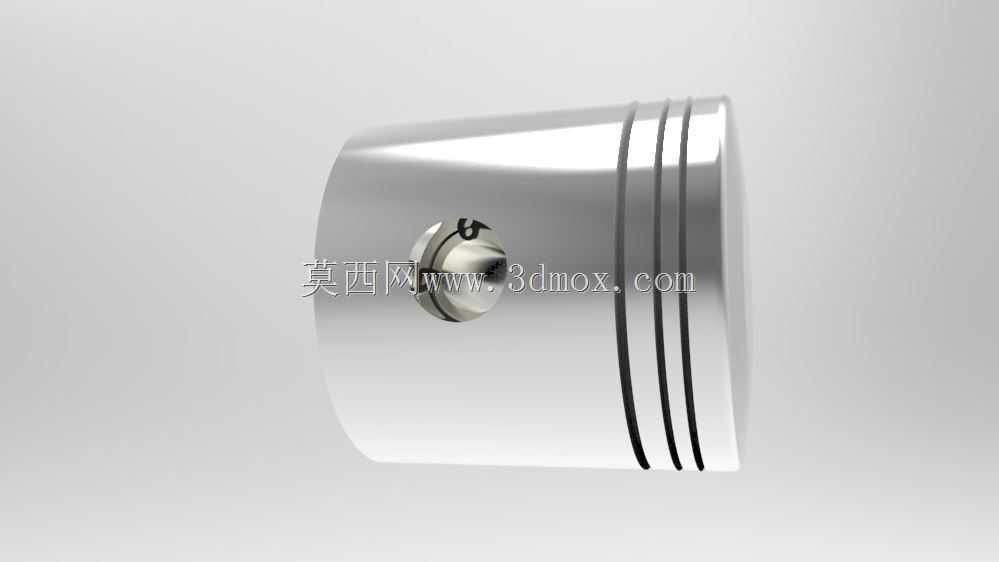

这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配于小排量乘用车汽油机、通用小型动力设备的动力单元中。从结构设计逻辑来看，活塞头部采用了适配平顶燃烧室的轮廓设计，环槽区域预留了三道环的安装空间，分别对应气环与油环的装配位，可在高温高压工况下保证燃烧室密封效果，同时将缸壁多余润滑油刮回油底壳，避免机油窜入燃烧室参与燃烧。活塞销座部位做了局部加厚处理，通过过渡圆角分散活塞销传递的交变载荷，避免应力集中导致的疲劳开裂，销孔内部的精度公差控制在微米级，保证活塞销与连杆小头的转动配合间隙处于合理区间，既不会因间隙过大产生敲击异响，也不会因间隙过小导致热态下抱死。连杆部分采用了工字形截面的杆身设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转过程中的惯性力负载，连杆大头采用剖分式结构，配套连杆轴承盖的结合面做了精准定位设计，装配时可通过定位结构保证轴承孔的圆度公差，避免轴瓦偏磨。从安装边界来看，活塞裙部的型线采用了中凸变椭圆设计，冷态下裙部与缸壁保留合理配合间隙，热态膨胀后可保证裙部与缸壁均匀贴合，避免拉缸故障；连杆大小头孔的中心距严格匹配对应机型的曲柄半径与活塞行程参数，安装时需注意连杆的朝向标记，保证喷油冷却的油道孔对准活塞底部的冷却腔位置，让压力机油能够精准喷射到活塞内腔，带走活塞顶部积累的热量，控制活塞工作温度处于材料允许范围内。在实际工况中，这套组件需要承受最高上千摄氏度的瞬时燃气温度，以及数倍于自身重量的交变惯性载荷，因此结构设计时在各应力集中区域都做了圆弧过渡处理，避免锐角带来的应力集中问题，同时活塞内部的减重腔设计也在不降低结构强度的前提下，进一步降低了往复运动质量，降低发动机运转时的振动水平，提升整机运转平顺性。
