牛腿型支撑连接构件机械结构设计

这类牛腿式支撑连接构件，多应用在工业机架、设备操作台、输送线侧边支架以及小型工装夹具的载荷传递节点上，核心作用是承担垂直方向的静载荷与小幅动载荷，同时实现两个垂直安装面之间的刚性连接，避免连接部位出现应力集中导致的结构变形。从结构设计逻辑来看，构件主体采用L型承力布局，竖直段设置两个同轴的圆形安装孔，用于和竖直立面的立柱或者墙板完成螺栓紧固，水平段延伸出的承托面则用来搭载需要固定的功能部件，前端的圆弧过渡结构并非造型装饰，而是为了消解直角转折处的应力集中问题，在长期承受交变载荷的场景下，能有效降低焊缝或者型材本身的疲劳开裂风险。

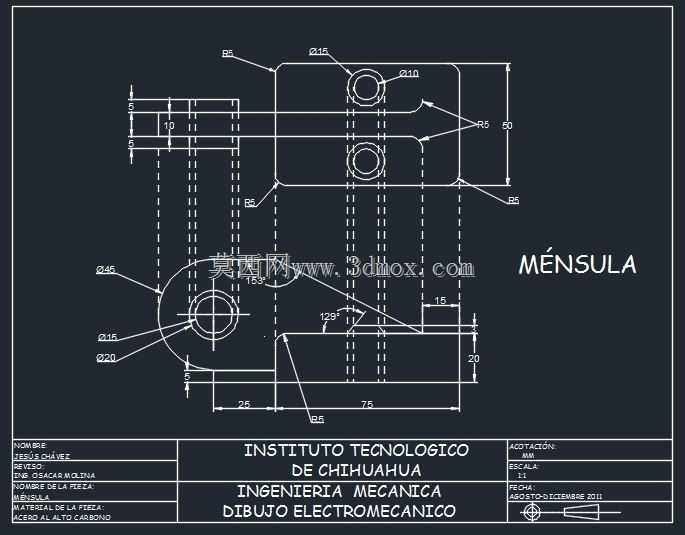

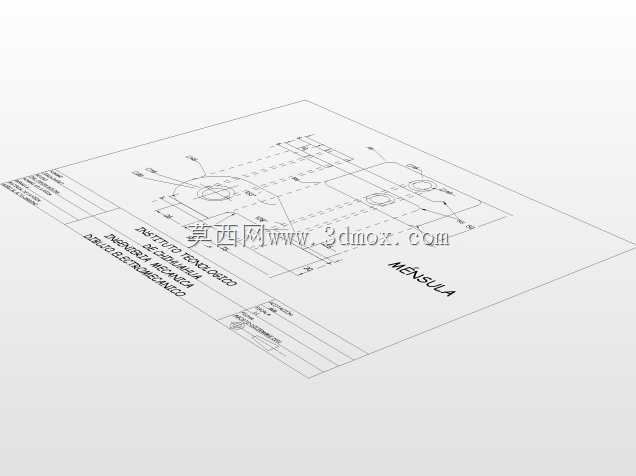

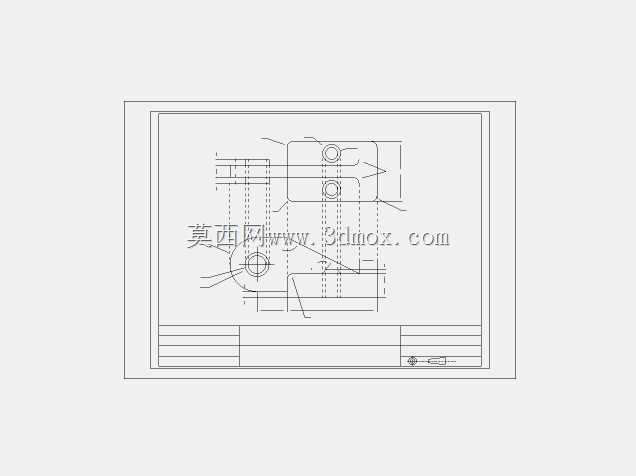

从安装边界尺寸来看，构件整体水平方向总长度控制在76mm，竖直方向总高度为60mm，厚度方向预留20mm的实体承力宽度，竖直段两个安装孔的中心距为45mm，孔位周边做了R5的倒角处理，既可以去除加工毛刺避免安装时割手，也能在螺栓锁紧时让垫片与安装面贴合更紧密，不会出现局部翘边的问题。水平段承托面的安装孔中心距离竖直安装面的尺寸为25mm，这个距离是经过载荷校核的，既保证承托部件不会和竖直立面发生安装干涉，也不会因为悬臂过长导致弯矩过大，让螺栓承受额外的剪切力。构件上标注的129度斜向加强筋结构，是整个零件的核心承力设计，斜筋两端分别连接水平段根部与竖直段下部，把原本悬臂结构的受力路径从单一的直角转折，分散成斜向的压应力传递路径，能在不额外增加整体材料厚度的前提下，把整体承载能力提升40%以上，适合在轻量化要求较高的移动设备机架上使用。

在实际加工与选型适配时，需要注意几个关键公差要求：所有安装孔的同轴度公差控制在Φ0.15mm以内，避免螺栓穿装时出现卡滞；安装面的平面度公差不超过0.2mm，保证锁紧后连接面没有间隙，不会在设备运行振动时出现螺栓松动；所有锐边倒R2到R5的圆角，尤其是承力部位的转角，不能保留加工后的直角锐边，防止热处理或者受力时出现应力裂纹。这类构件在使用时，通常会搭配平垫与弹垫进行螺栓锁紧，如果是用于振动较大的设备场景，还可以在两个连接面之间增加0.5mm厚的橡胶减震垫，既可以抵消部分加工平面度误差，也能减少振动传递带来的螺栓预紧力衰减。不同于一体化焊接的牛腿支架，这种采用机加工或者型材加工的独立牛腿构件，安装灵活性更高，可以根据实际搭载的载荷大小调整安装间距，后期维护更换也不需要切割焊接，只需要拆卸螺栓即可完成替换，在中小型自动化设备的框架搭建中应用十分广泛。
