五针式铝壳大容量电解电容器结构

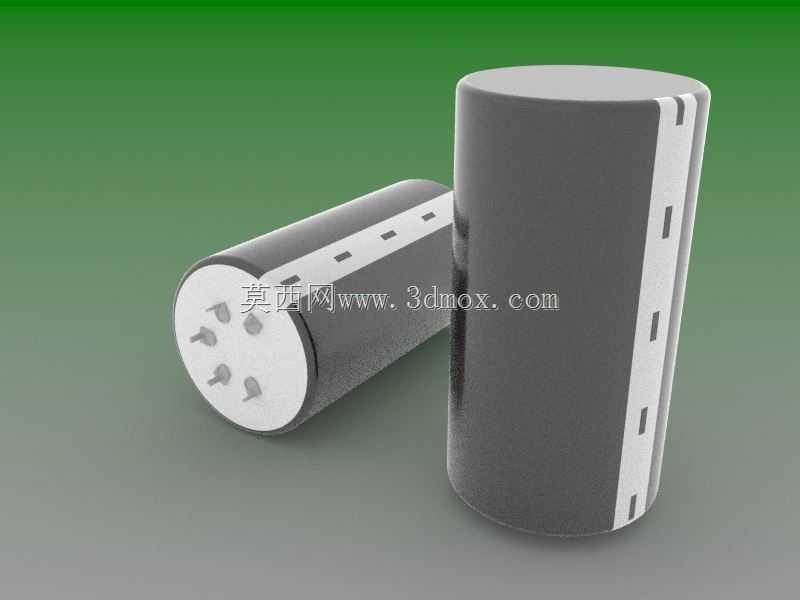

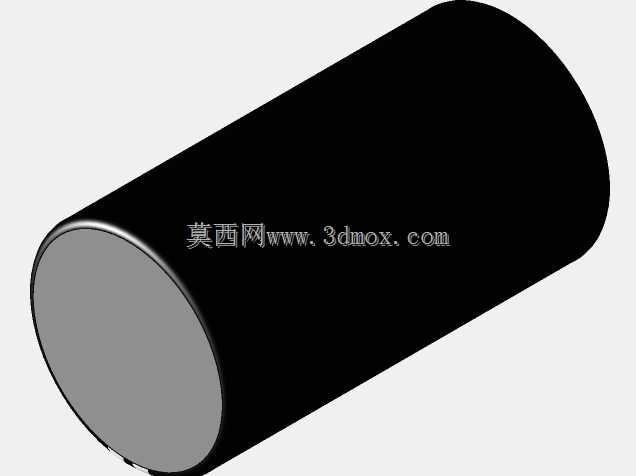

在工业控制板卡、大功率开关电源、新能源逆变装置这类需要大容值滤波、储能支撑的电路场景里，直插式大电解电容是板级布局里绕不开的核心被动元件，很多刚接触结构设计的工程师容易忽略这类元件的安装边界，要么预留的板上空间不足导致元件和周边散热片、接插件干涉，要么引脚开孔位置偏差造成波峰焊后元件歪斜，直接影响整机的长期可靠性。这款五针直插结构的大电容，在设计阶段就充分考虑了大容值产品的抗振需求，不同于常规两针引脚的小容量电解，五根引脚均匀分布在电容底部的端面上，除了承担电气连接作用外，额外的引脚能大幅提升元件和PCB板的结合强度，在有持续振动的工业设备、车载电控场景下，能有效避免长期振动导致的引脚脱焊、电容本体脱落问题。从尺寸边界来看，这款电容的本体直径控制在50毫米，公差范围为正负1毫米，本体高度为92毫米，公差范围正负2毫米，结构工程师在做PCB布局和整机内部空间规划时，需要以直径上限51毫米、高度上限94毫米来预留安全间隙，尤其是电容顶部和机箱壳体、上层布线的距离，要避开电容本体可能的鼓包安全余量，同时要注意电容侧面的极性标识条，布局时要和PCB丝印的极性标记对应，避免生产时插反造成通电后电容击穿失效。设计建模时，还原了铝壳本体的卷绕结构特征，侧面的压痕是铝壳封装时的咬合结构，底部的引脚伸出长度按照常规波峰焊的工艺要求做了等长处理，每根引脚的直径和间距都匹配通用PCB开孔规范，不需要额外调整开孔尺寸就能直接适配常规板厚的环氧板加工要求。这类大电容在电路里主要承担母线电压滤波、瞬时大电流储能的作用，在大功率电机驱动、UPS不间断电源、光伏并网逆变器里应用极广，建模时还原的真实外形尺寸，能帮助结构工程师在设计阶段就完成干涉检查，不需要等实物打样后再调整板卡布局，大幅缩短整机的研发迭代周期，同时准确的外形特征也能用于生成产品装配说明书里的爆炸视图，指导生产线的插件作业人员识别元件极性和安装方向，减少生产环节的错装风险。
