生产线组装用带定位支架的载具板

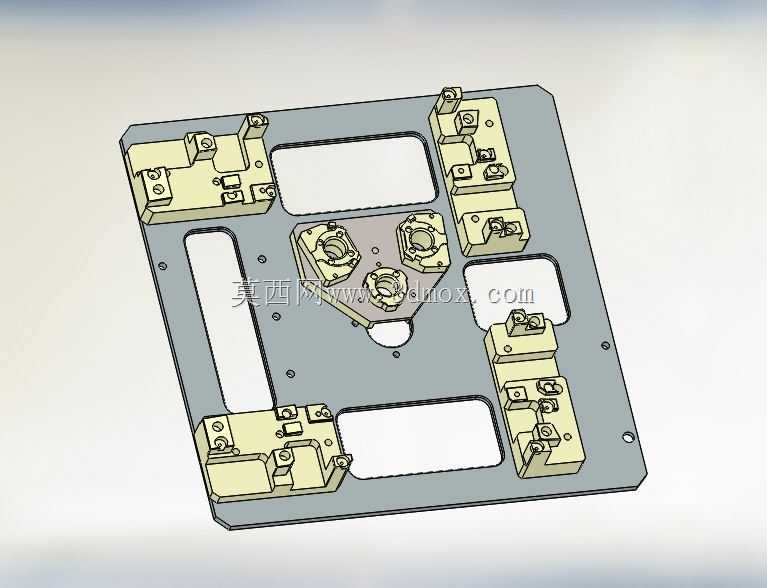

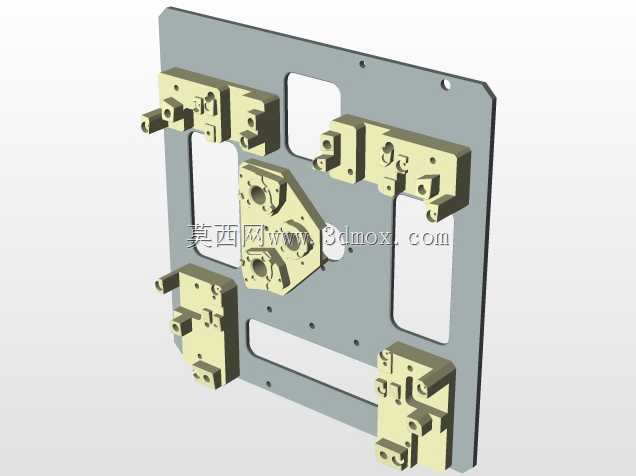

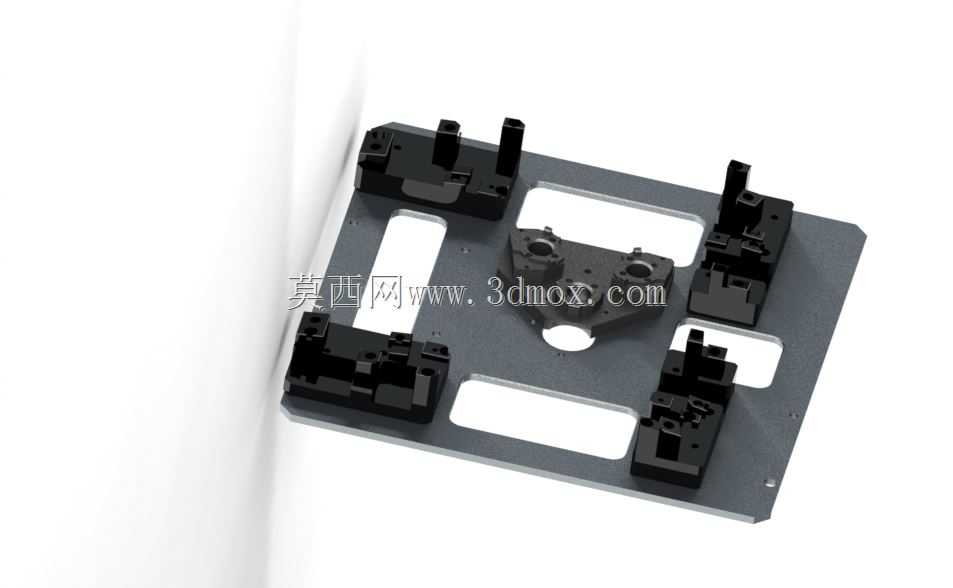

这类带支架的载板主要应用在3C、小型精密零部件的自动化组装产线中，作为工件流转与装配的基准承载件使用，适配Windows系统控制的升降移栽机构对接，能在不同工位间完成待装零件的精准定位，避免装配过程中零件移位带来的装配公差超差问题。从结构设计来看，基板采用矩形平板结构，板面开设多处镂空槽，一方面是为了减轻整体载板重量，降低移栽机构的负载，另一方面也为装配工位的下方检测、顶升机构预留操作空间，同时方便排走装配过程中产生的细小碎屑，避免碎屑堆积在定位面影响定位精度。板面上分布的六组支架式定位组件，分别对应不同待装零件的定位需求，每组支架都设置了可调式压块与定位销，可适配同系列不同规格零件的装夹，不需要整体更换载板就能完成小范围的产品换型，能有效减少产线换型的调试时间。设计过程中优先考虑了安装边界的适配性，基板边缘预留了与产线输送线定位的销孔与安装孔，可直接固定在升降移栽台的安装面上，不需要额外加工转接板，整体安装平面的平面度公差控制在0.02mm以内，保证所有定位支架的基准面处于同一水平面，避免因载板倾斜导致的零件装配错位。中间区域的三角定位座对应核心组件的装配位，周围的定位槽与避让孔完全匹配待装零件的外形轮廓，装配时零件可直接放入定位槽完成初定位，再通过周边支架的压块完成锁紧，整个装夹过程不需要额外的辅助工具，操作人员可快速完成上下料操作。这类载板的定位支架采用模块化设计，单个支架磨损后可单独拆卸更换，不需要报废整块基板，能大幅降低产线的工装维护成本，同时支架上的压块采用耐磨材质制作，长期反复装夹也不会出现明显的磨损变形，能长时间保持定位精度稳定。在实际产线应用中，这类载板可配合自动化机械手完成零件的自动取放，定位精度能满足±0.05mm的装配要求，适配多工位连续装配作业，从零件上料、组件装配到成品下料的全流程都可通过该载板完成承载，不需要中途更换载具，有效提升了整线的装配效率。
