维斯塔斯V47 VRCC动力装置维修工装夹具

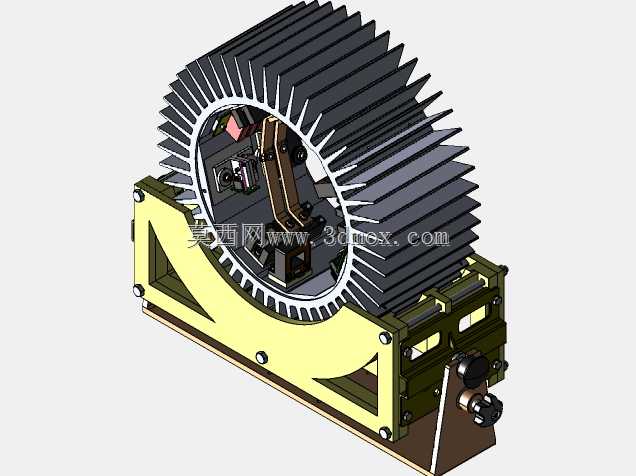

在陆上风电运维现场，维斯塔斯V47系列机组的VRCC动力装置检修长期存在定位难、拆装同轴度难保证的问题，这款维修夹具正是针对该场景开发的专用检修工装。从结构设计来看，夹具主体采用分体式框型承托结构，下半部分为带加强筋的铸钢承托座，通过两侧对称布置的定位销孔与检修平台基准面连接，安装时可直接匹配现场通用检修台的T型槽间距，无需额外加工过渡连接板，大幅压缩现场工装准备周期。承托座内侧设置与动力装置散热壳体外圆弧完全贴合的弧形定位面，定位面加工精度控制在IT7级，可完全限制动力装置径向六个自由度，避免拆装过程中壳体出现偏载变形。上半部分为可调式压装组件，通过三根沿圆周均匀分布的可调压爪对接动力装置端盖的安装螺孔，压爪行程覆盖端盖拆装的全行程范围，作业时无需反复吊装调整工件位置，单人即可完成端盖的平稳压装与拆卸，避免传统撬棍作业造成的密封面磕碰损伤。夹具侧面集成了轴承拆装的导向定位槽，可直接匹配动力装置输入输出轴的轴承安装位，更换轴承时可保证压装力沿轴线方向传递，杜绝轴承偏装导致的早期磨损问题。考虑到风电现场检修多在高空机舱内开展，夹具整体做了轻量化镂空设计，在保证结构刚性的前提下将整体重量控制在两人可协同搬运的范围内，所有外露棱边均做了倒钝处理，避免高空作业时的磕碰划伤风险。夹具的安装边界充分适配V47机组VRCC动力装置的外形尺寸，承托座的开口宽度、弧形定位面的曲率半径均与动力装置散热段的外轮廓完全匹配，压爪的可调范围覆盖不同检修批次的动力装置尺寸公差，即使是运行多年存在轻微壳体形变的旧件，也可通过压爪的微调补偿实现可靠装夹。在实际检修作业中，使用该夹具可将单台VRCC动力装置的拆装检修时间从原来的4小时压缩至1.5小时以内，同时可完全避免传统检修方式中容易出现的散热鳍片变形、密封面损伤、轴承安装偏斜等常见问题，有效提升动力装置检修后的运行可靠性，降低返修概率。夹具的所有连接紧固件均采用标准件，现场出现易损件损坏时可直接替换，无需定制特殊配件，适配风电现场运维的备件储备需求。
