高压线圈绝缘头加工环形工装部件

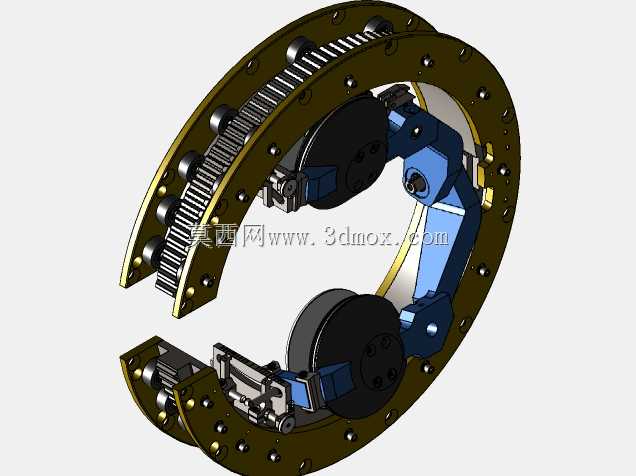

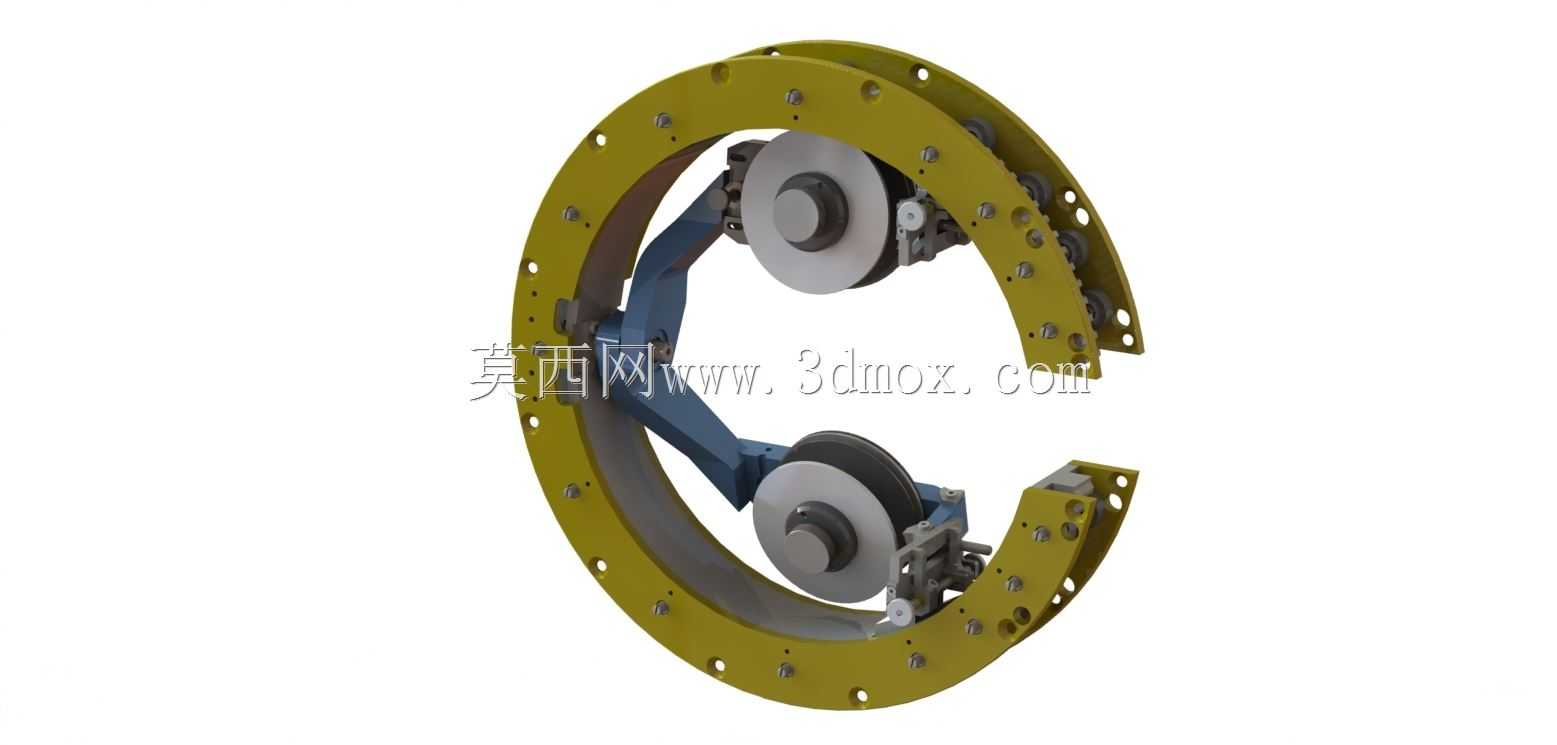

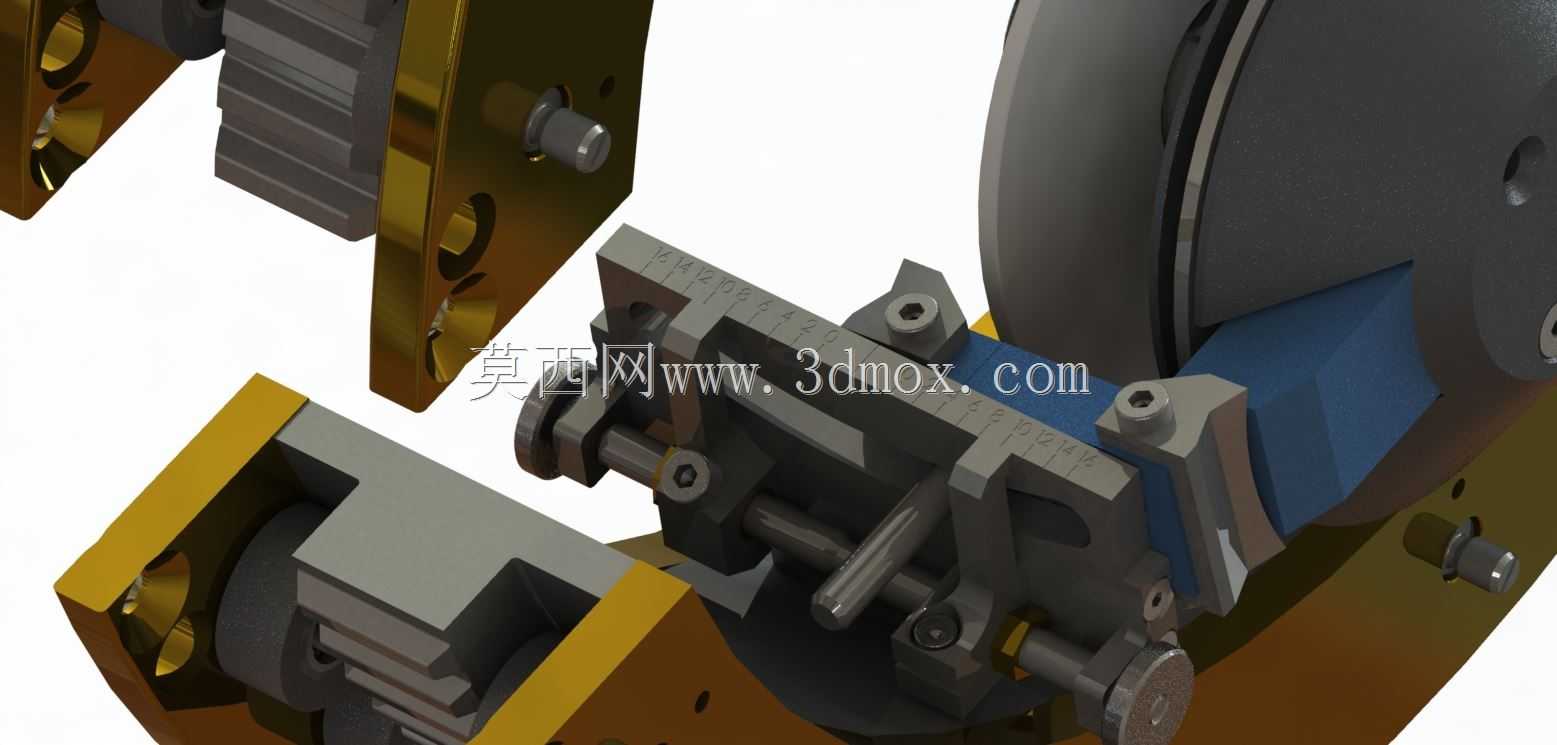

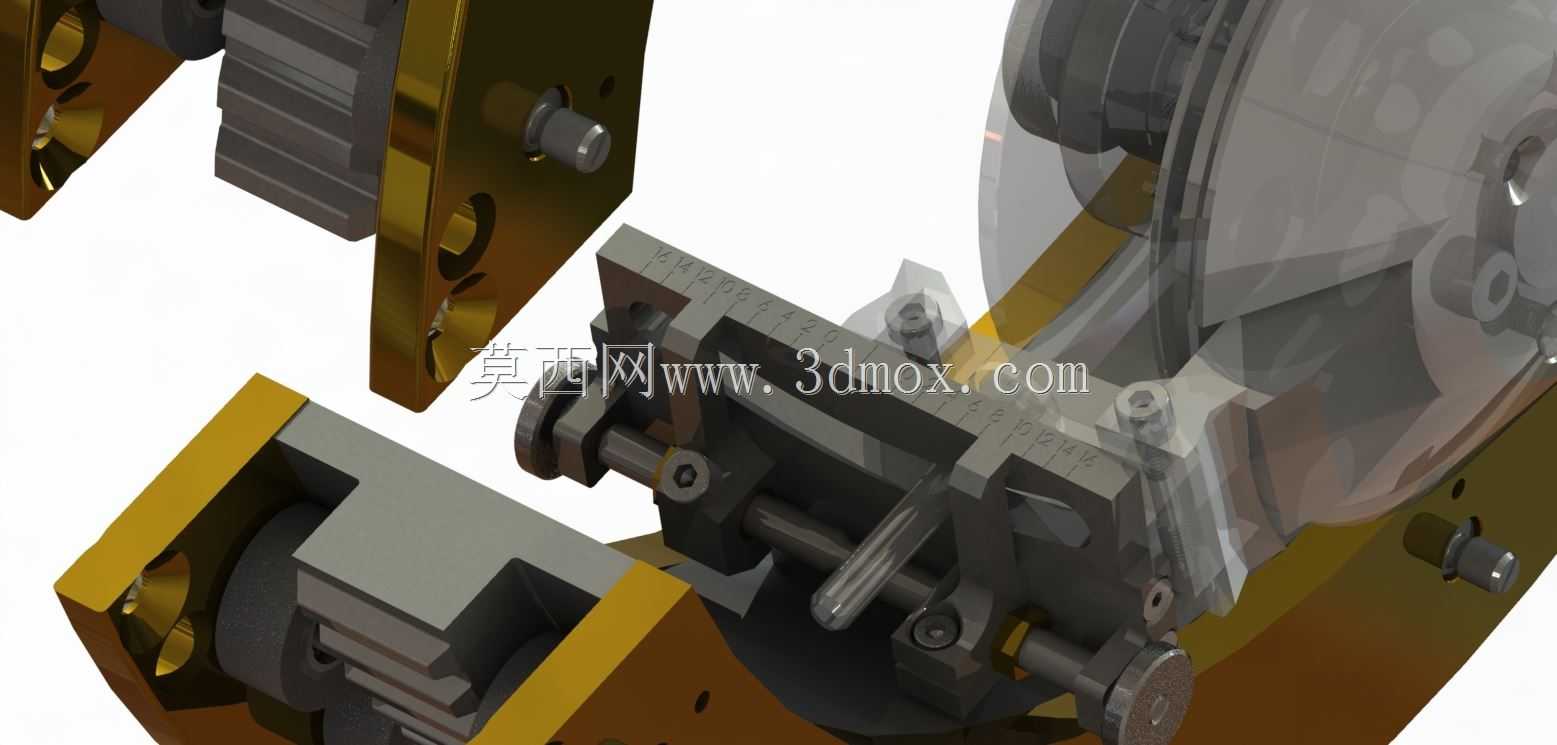

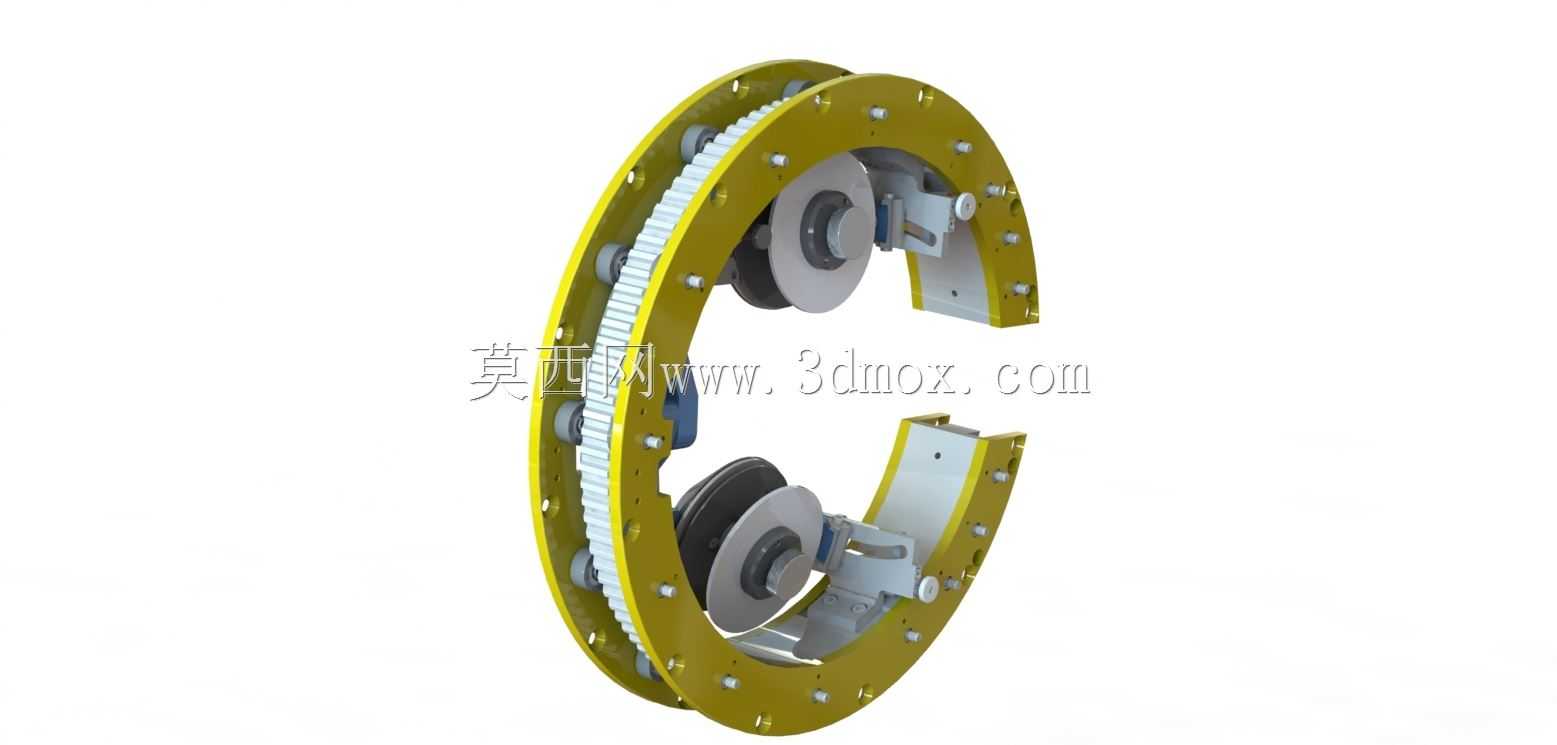

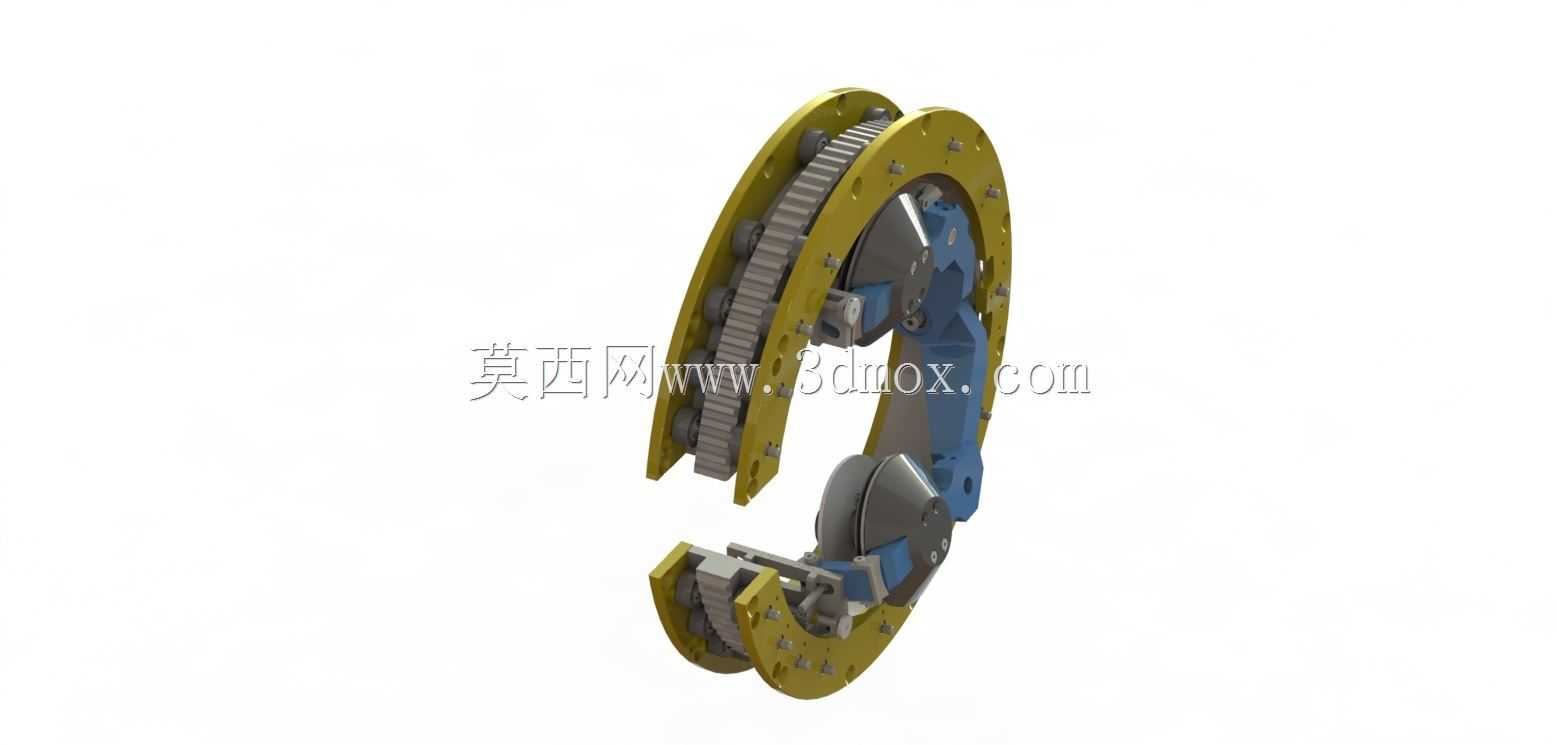

这套环形结构部件主要应用于高压电磁线圈生产环节的绝缘层包覆工序，是线圈绝缘处理专用设备上的核心执行组件，适配大中型高压电机、变压器类产品的线圈制造场景，在高压线圈绕制完成后的端部绝缘包绕作业中承担定位、导向与压合功能。从结构设计来看，整体采用开式C型环形基体作为承载主体，基体沿周向均匀排布安装孔位，可直接通过螺栓紧固在设备的回转支撑端面上，环形基体的内径尺寸适配常规高压定子线圈的端部回转半径，安装时需保证环形基体的中心与线圈装夹工位的回转中心同轴度控制在0.05mm以内，避免包绕作业中出现绝缘带偏移、张力不均的问题。环形基体内侧对称布置两组摆臂支撑结构，每组摆臂末端安装带导向槽的压轮组件，压轮采用耐磨非金属材质外圈，既可以保证绝缘带输送过程中的张力稳定，又不会刮伤绝缘层表面；摆臂与环形基体之间采用铰接连接，配合内置的弹性复位结构，可根据线圈端部的实际外形尺寸自适应调整压合间隙，适配不同线规、不同绝缘厚度的高压线圈加工需求。设计过程中优先考虑了作业过程中的操作便利性，开式C型的缺口结构可直接从侧部卡入待加工线圈端部，无需拆卸整套工装即可完成工件上下料，大幅缩减单工位的辅助作业时间；环形基体外侧加工有连续的定位槽，可配合设备的分度机构实现周向角度的精准调整，满足线圈端部不同角度位置的绝缘包绕要求。所有铰接位置均设计有防尘密封结构，可适配车间内多粉尘的生产环境，延长部件的维护周期；压轮组件采用模块化快拆设计，磨损后可单独更换滚轮部件，无需拆卸整个摆臂结构，降低日常维护的成本与耗时。实际投产使用中，该部件可稳定适配0.5mm-3mm厚度的各类绝缘带材包绕作业，包绕过程中带材张力波动可控制在±5%以内，有效避免绝缘层起皱、搭接不均的质量问题，提升高压线圈的绝缘可靠性。
