多工位齿轮通用托盘夹持工装

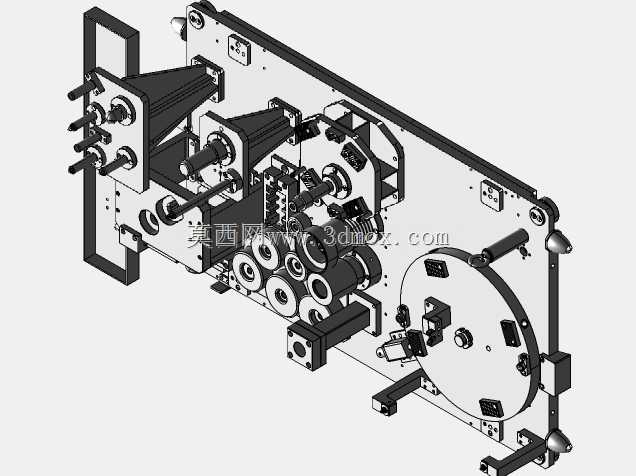

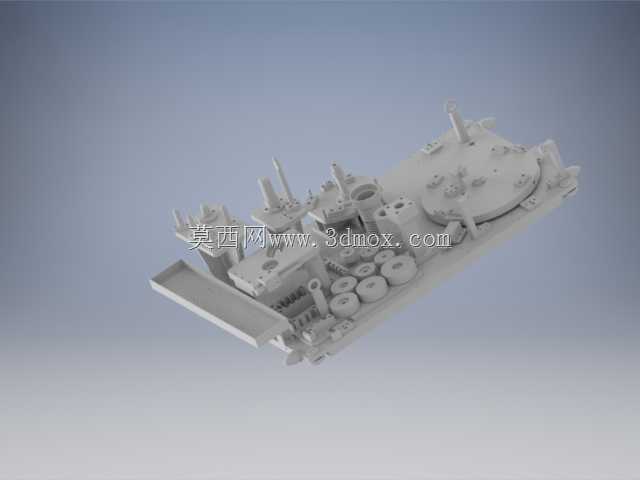

这套齿轮夹持工装主要面向齿轮加工、装配工序的工件流转与定位场景，适配盘类、轴类多规格齿轮的批量装夹需求，可直接集成到齿轮加工生产线的上料工位、检测工位或者装配工位，替代传统单工位专用夹具，减少生产线换型时的工装调整时间。从结构布局来看，整套工装采用立式安装基板作为承载主体，所有功能组件均布置在基板正面，安装时可通过基板四角的定位销孔与设备机架完成精准对接，安装边界预留了足够的管线排布空间，不会和周边的送料机构、检测探头产生运动干涉。设计阶段优先考虑了多规格兼容能力，左侧布置的多组夹持头可适配不同轴径的齿轮轴类零件，中部的滚轮组可对盘类齿轮的外圆进行辅助支撑定位，右侧的回转工位可带动装夹完成的齿轮做定角度回转，配合加工或检测工序的动作需求。夹持执行端采用了快换接口设计，更换不同规格的夹爪时无需拆解整套工装主体，仅需松开锁紧螺钉即可完成夹爪替换，适配小批量多品种的齿轮生产需求。整套工装的定位基准统一以基板正面的加工面为基准面，所有夹持工位的定位公差控制在0.02mm以内，可保证齿轮装夹后的同轴度要求，避免加工或检测过程中出现基准偏移。在运动逻辑设计上，各夹持工位的动作互不干扰，可同时完成不同工位的工件装夹与拆卸动作，配合生产线的节拍要求，单工位装夹动作耗时可控制在3秒以内，大幅提升工序流转效率。工装的外露运动部件均做了倒角处理，避免操作人员上下料时出现磕碰，同时在基板背面预留了气动或液压管线的走线槽，所有管线均可隐藏布置在基板后侧，不会外露干扰工件输送路径。针对齿轮加工过程中产生的切屑或切削液，工装的基板表面设计了倾斜导排结构，切屑和废液可顺着斜面流入设备的排屑槽，不会堆积在工装定位面影响装夹精度。
