DO-35封装直插二极管PCB安装三维结构

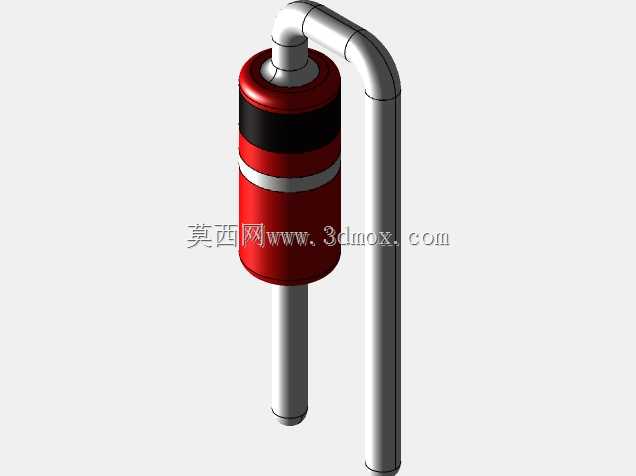

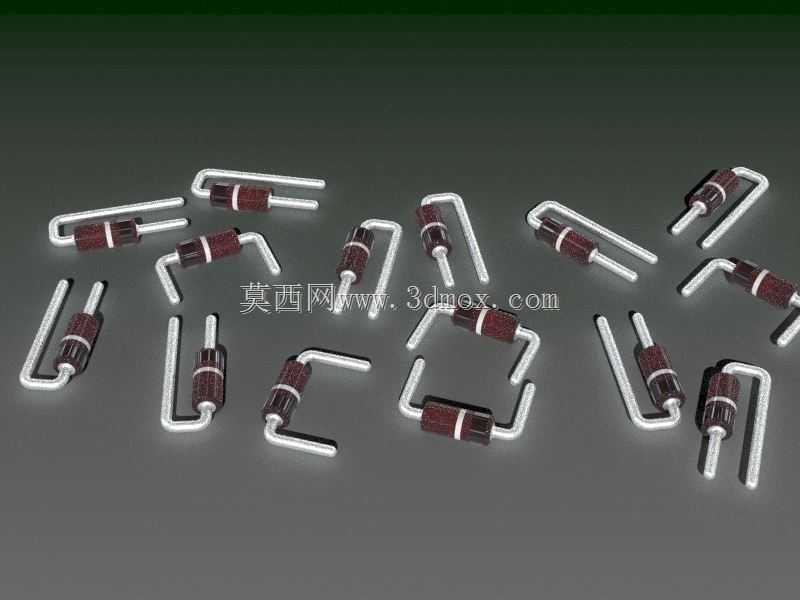

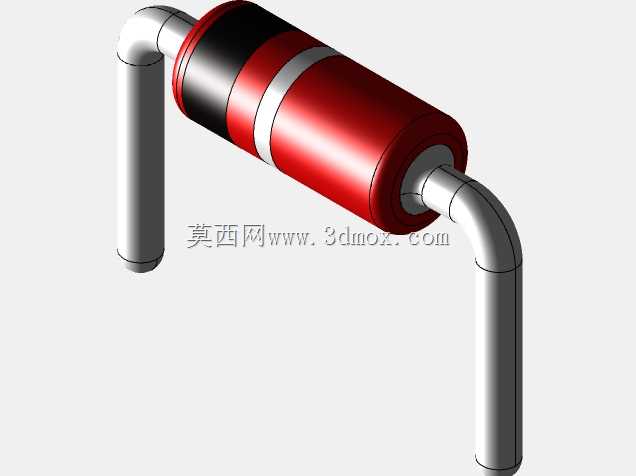

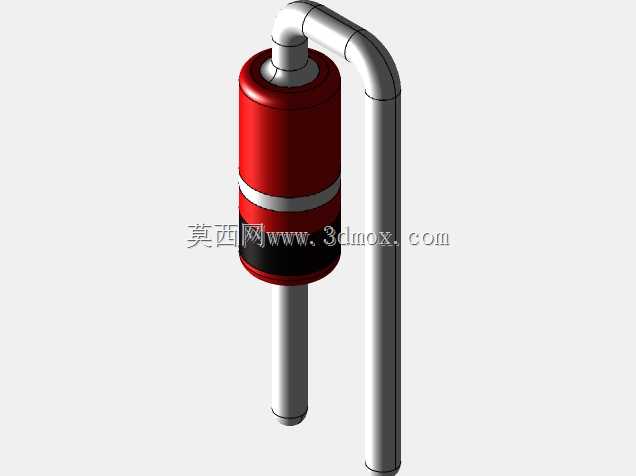

在消费电子、工业控制板卡、电源模块等各类PCB组装场景中，直插式二极管是板级电路里极为常见的被动保护与整流元件，DO-35作为小功率二极管的经典封装形式，广泛应用在小电流整流、信号检波、电路反接保护、续流回路等电路环节。本次构建的三维结构完整还原了1N4148这类采用DO-35封装的通孔二极管的实际形态，同时覆盖了PCB上水平平卧、垂直弯折等三种常规安装形态的引脚弯折结构，能够直接导入PCB布局软件、结构装配校验场景中使用，避免传统设计中仅靠封装库焊盘对位、忽略引脚实际弯折高度与伸出长度导致的装配干涉问题。从实际设计逻辑来看，这类小功率通孔二极管的本体为圆柱形玻封或塑封结构，两端金属引脚直径统一，设计时首先确定本体的外径与长度参数，再根据PCB安装的实际空间约束做引脚弯折处理：水平安装状态下，引脚从本体两端伸出后垂直向下弯折，适配PCB上对应间距的通孔，本体平卧在PCB板面上方，预留出焊接后的引脚伸出余量，同时保证本体与板面之间留有符合安规要求的间隙；垂直安装状态下，一侧引脚直接垂直向下插入对应通孔，另一侧引脚做90度弯折后延伸至对应孔位，能够在板上空间局促的位置压缩元件占用的板面面积，适配高密度布板的空间需求。模型严格遵循实际生产中的引脚弯折半径要求，没有出现直角死折的不符合工艺的结构，还原了量产时引脚弯折的圆弧过渡特征，避免结构校验时出现不符合实际加工能力的误判。尺寸边界上，三种安装形态的引脚孔位严格对应6.50毫米的水平孔间距、2.20毫米的垂直方向孔位差，能够直接匹配标准DO-35封装的PCB焊盘库，导入装配后不需要额外调整孔位对位。在结构评审阶段，这类带实际安装形态的元件模型可以帮助结构工程师快速校验元件与周边壳体、散热片、相邻 tall 元件之间的安全距离，尤其是在做薄型壳体的电子产品设计时，能够精准核算垂直安装的二极管顶端到壳体内壁的间隙，避免组装时出现元件顶壳、引脚受压变形导致的短路风险；在做波峰焊工装设计时，也可以依托模型的实际外形做治具的让位槽设计，保证治具能够稳定承托PCB，同时不会碰伤已经插装的二极管元件。不同于常规仅做本体简化的元件模型，该结构完整还原了引脚的不同弯折形态，覆盖了生产线插装工序里最常见的三种元件成型状态，能够同时满足板级布局校验、装配过程模拟、工装设计让位等多场景的使用需求，不需要设计人员再针对不同安装方式单独建模调整引脚形态，大幅提升板级结构设计的校验效率，减少打样阶段因为元件成型尺寸不符导致的装配返工问题。
