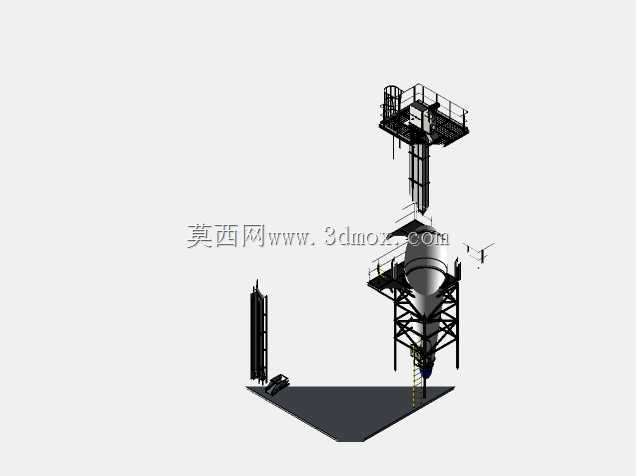

工业碎石分级输送立式成套装置

这套立式布置的碎石处理成套装置，主要面向矿山骨料加工、建筑废料回收破碎、商混站原料预处理等场景使用，承担破碎后碎石的暂存、分级给料、定量输送的核心工序衔接作用，能有效衔接前端破碎设备与后端筛分、搅拌工序，避免碎石物料在工序转运中出现撒漏、堵料、给料不均的问题。整套装置采用上下分层的钢架支撑结构，上层设置带安全护栏的操作检修平台，平台预留了设备检修的操作空间与人员通行通道，护栏高度符合工业作业平台的安全防护要求，平台铺板采用防滑格栅设计，避免碎石散落堆积造成人员滑倒风险。装置中部为锥底集料仓，仓体采用上宽下窄的锥形设计，锥角角度经过物料安息角测算，能保证不同粒径的碎石物料依靠自重顺畅下滑，不会在仓壁出现粘料、架桥堵料的情况，仓体侧壁设置了振动器安装位，可根据实际物料特性加装辅助破拱部件。仓体下方连接定量给料输出结构，可根据后端工序的处理量调整给料速度，保证物料输送的连续性与稳定性，避免出现瞬时给料过大造成后端设备过载的问题。装置旁侧配套设置了垂直输送管路组件，可将前端破碎完成的碎石物料从低位输送至上层集料仓内，管路采用密封式设计，减少碎石输送过程中的粉尘外溢，管路侧面设置了快开检修口，方便出现卡料时快速疏通处理。整套装置的底部安装底座采用加厚钢板焊接而成，底座预留了与混凝土地基连接的地脚螺栓孔，安装时可根据现场场地条件调整固定位置，底座的承载能力经过载荷校核，可承受满仓碎石的总重量与设备运行时的振动载荷，不会出现结构变形、沉降偏移的问题。设计过程中充分考虑了现场安装的便捷性，整套钢架结构采用分段螺栓连接设计，可拆分运输到现场后再进行组装，不需要大型吊装设备长时间作业，降低现场安装的成本与难度。同时各部件的维护空间都做了预留，易磨损的给料部件、输送管路内壁都设计为可快速更换的耐磨衬板结构，不需要整体拆解设备即可完成磨损件的更换作业，有效降低设备后期的维护停机时间。
