长距离水平物料输送皮带机结构设计

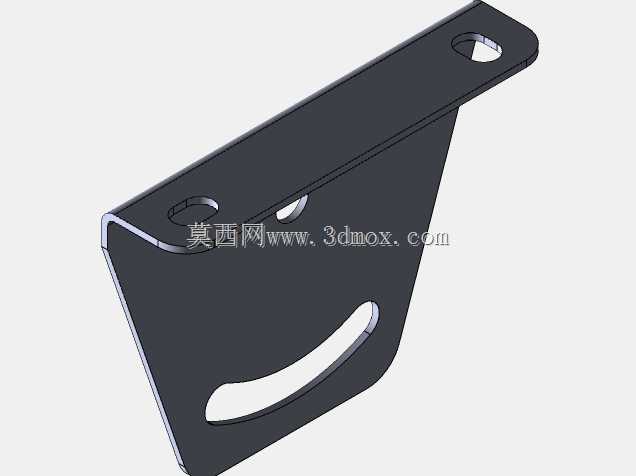

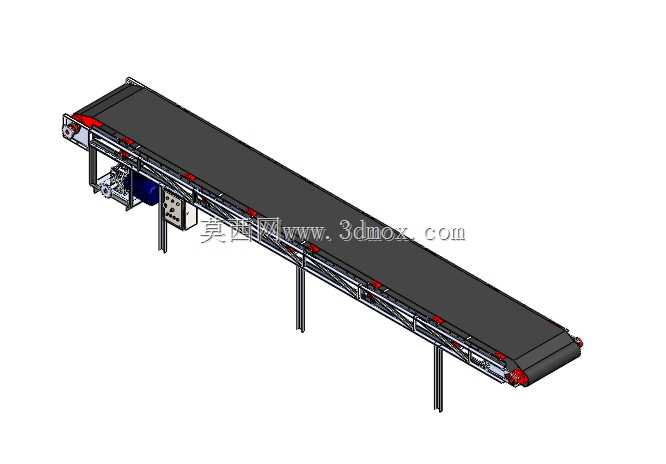

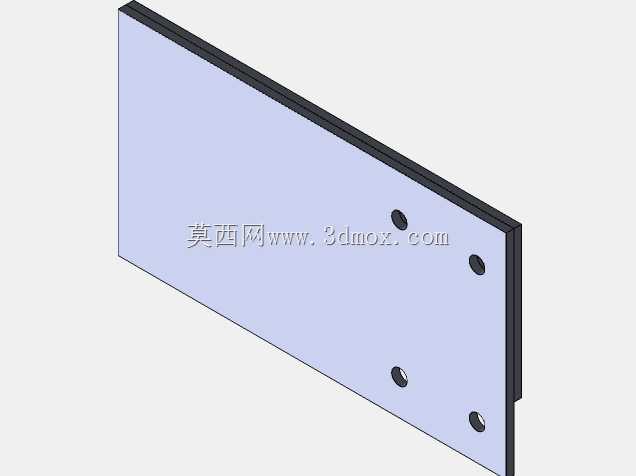

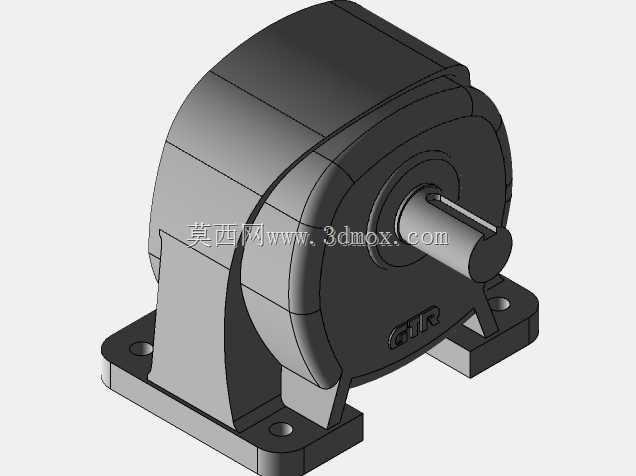

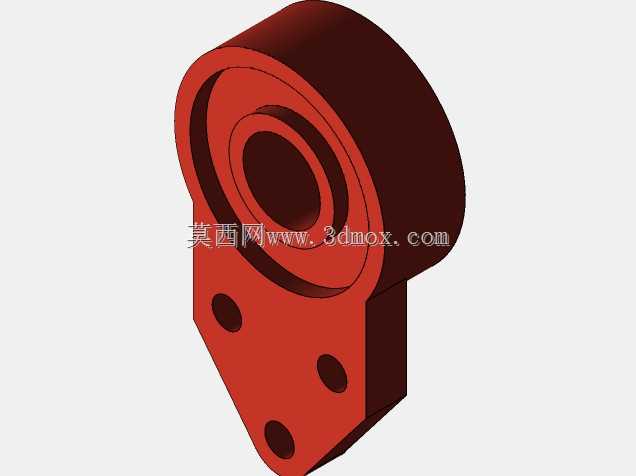

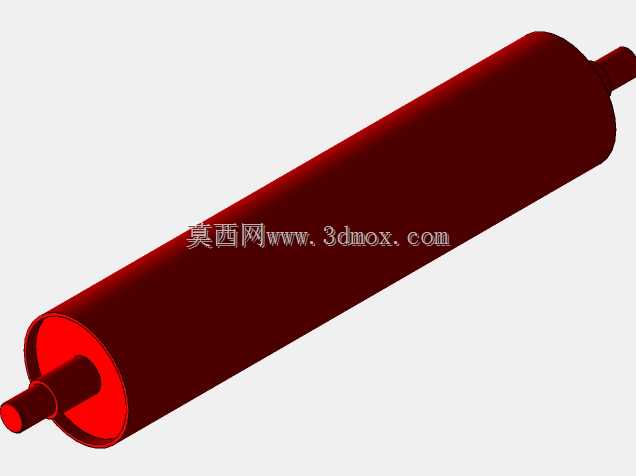

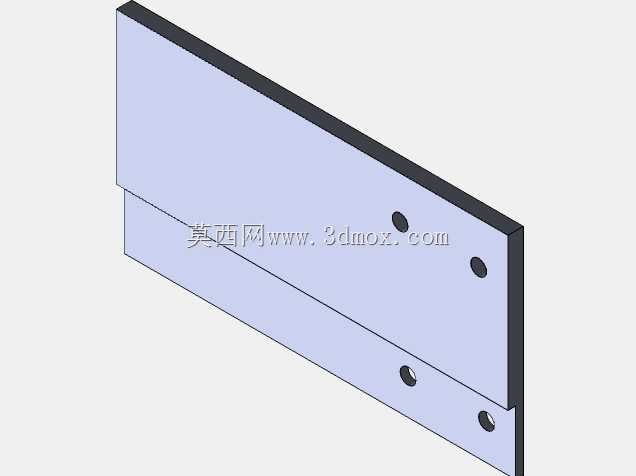

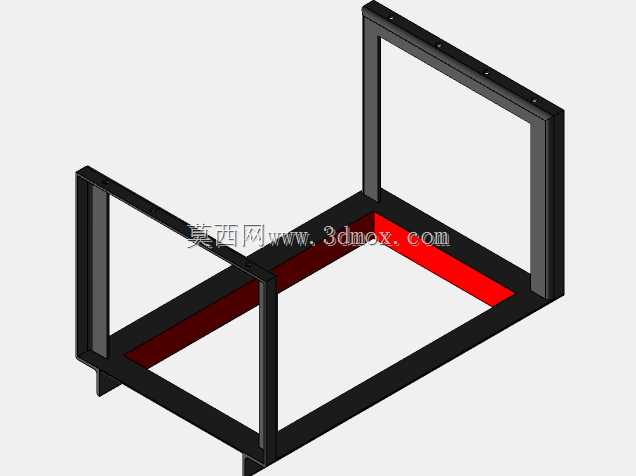

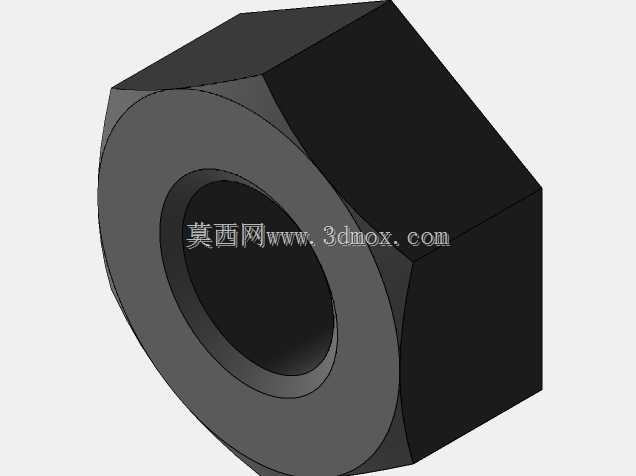

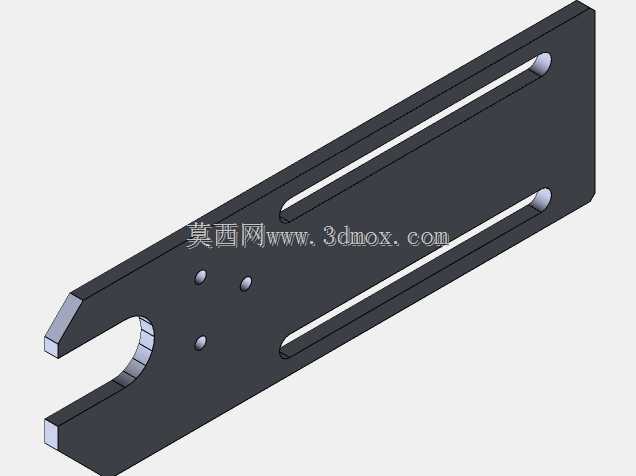

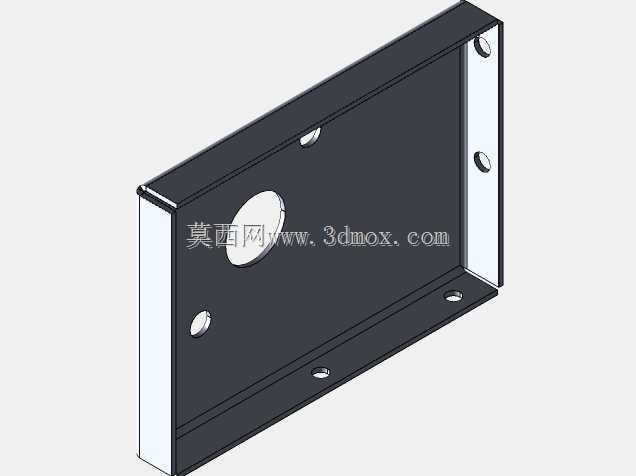

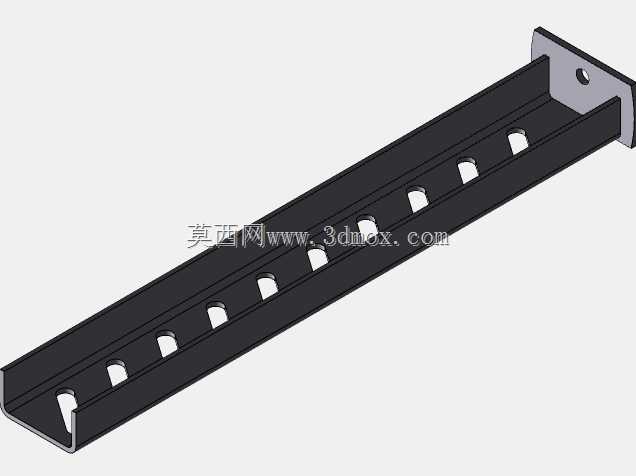

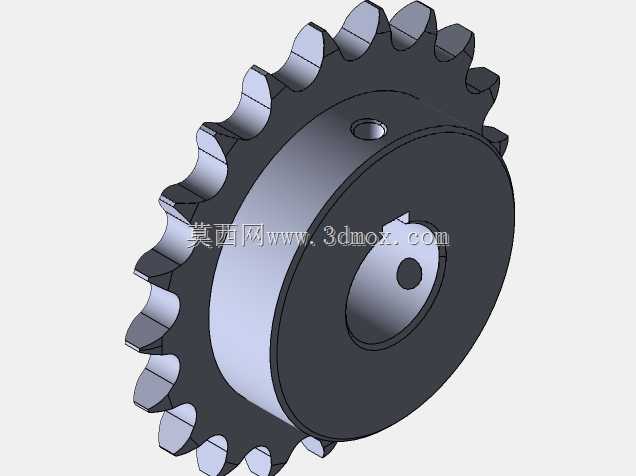

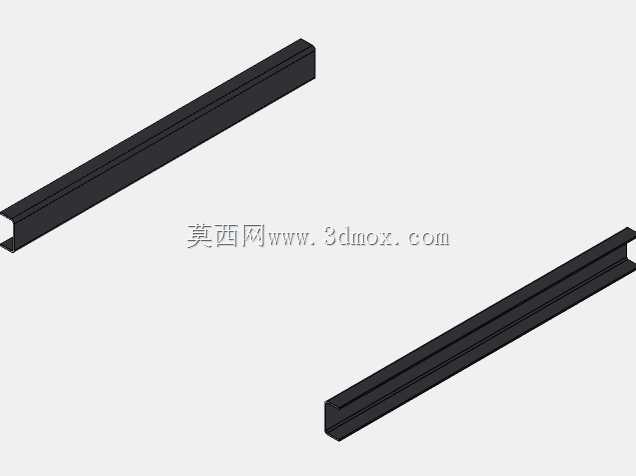

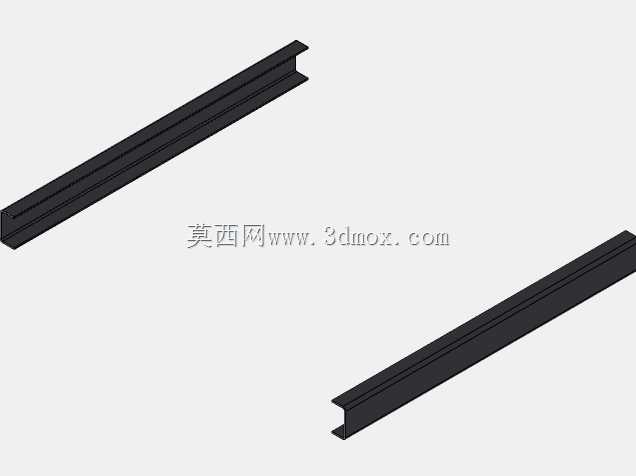

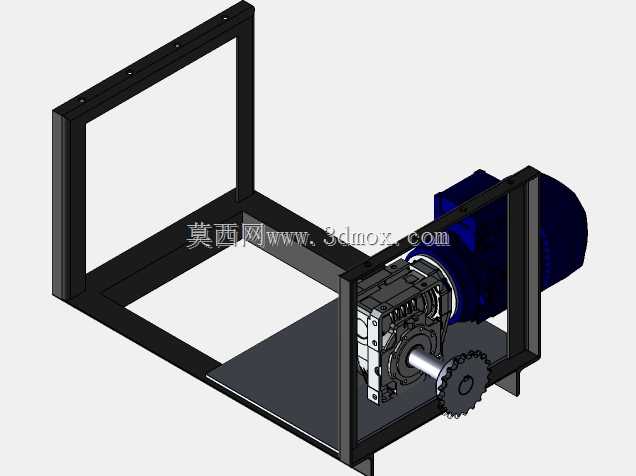

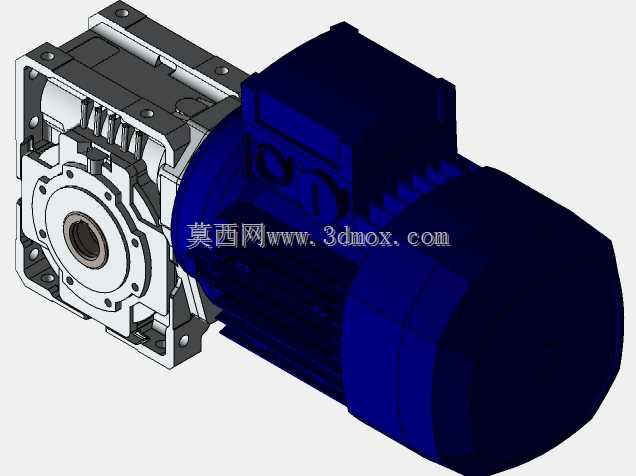

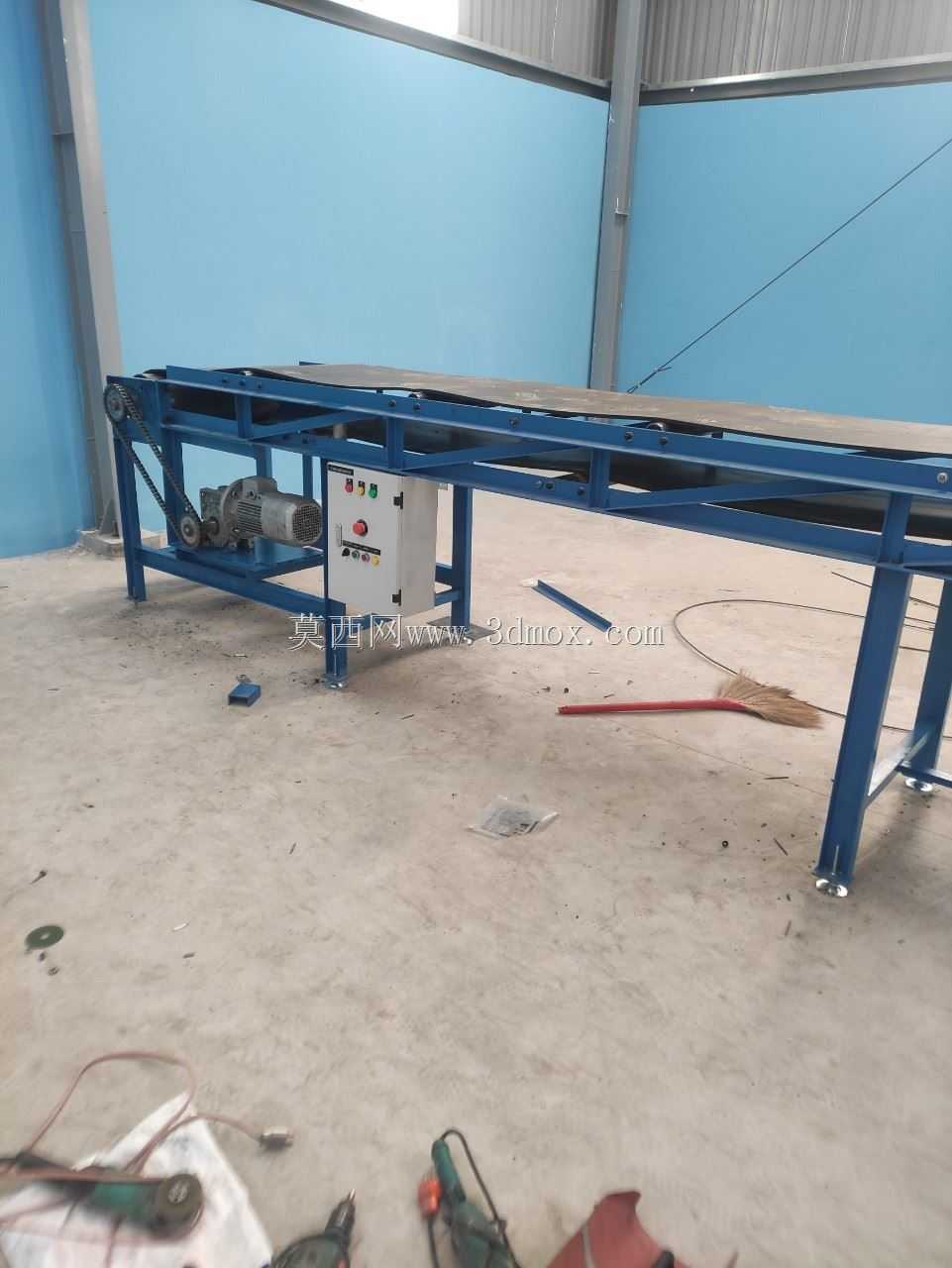

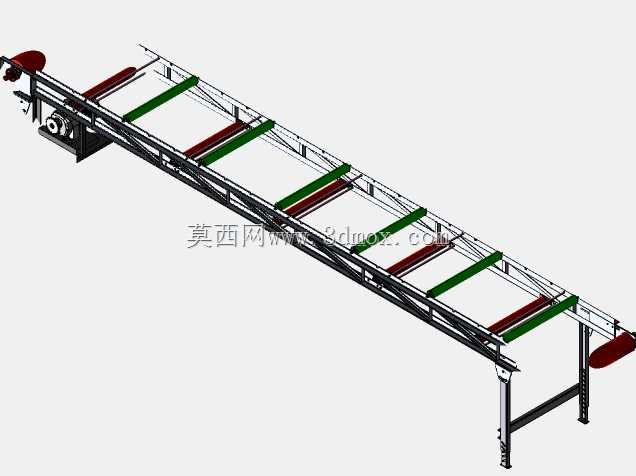

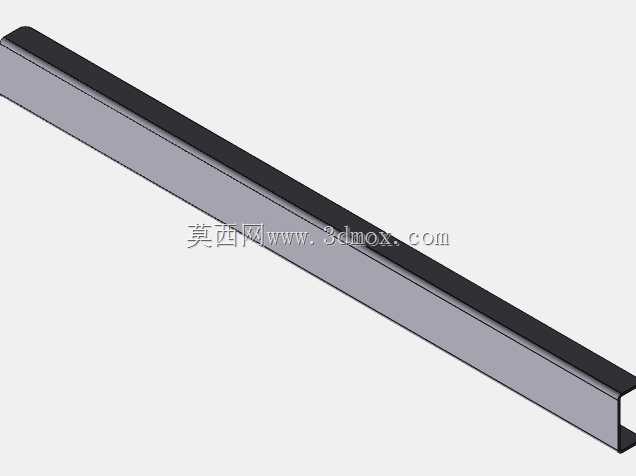

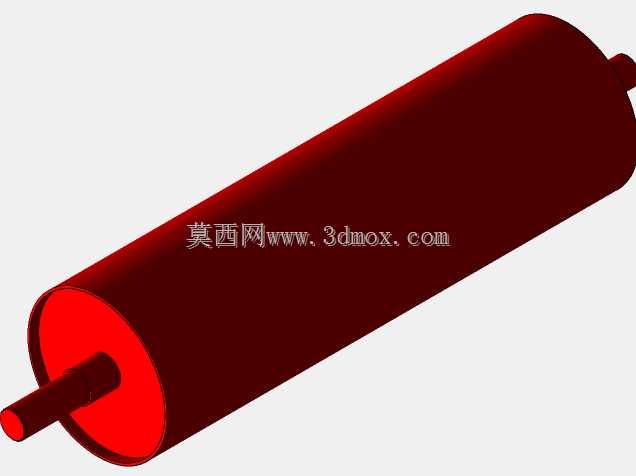

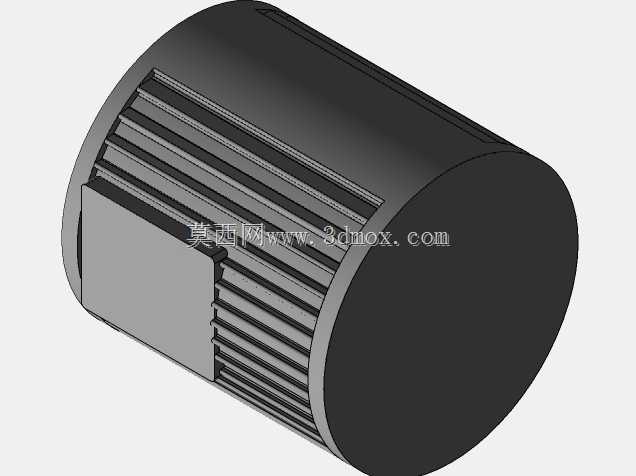

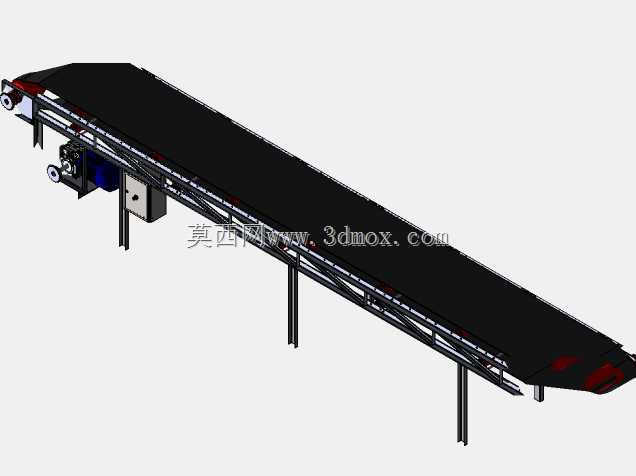

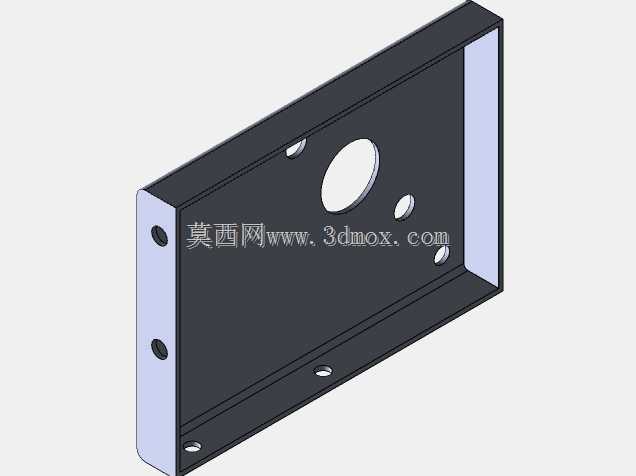

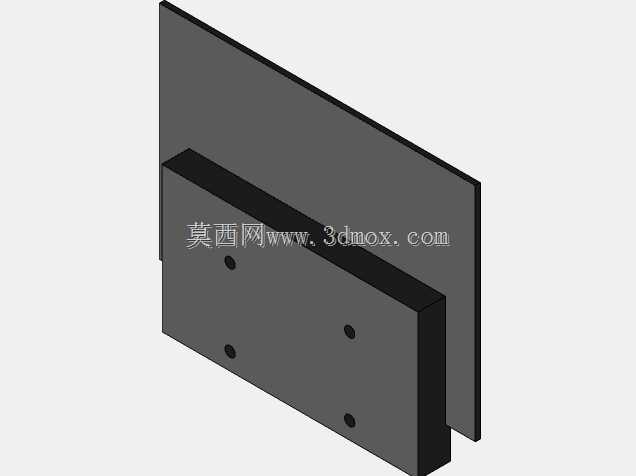

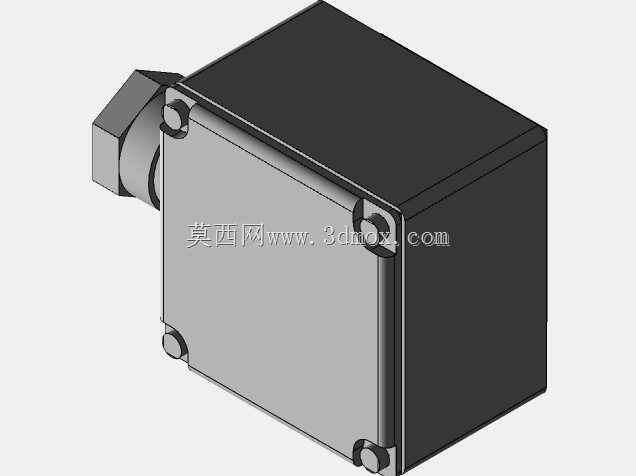

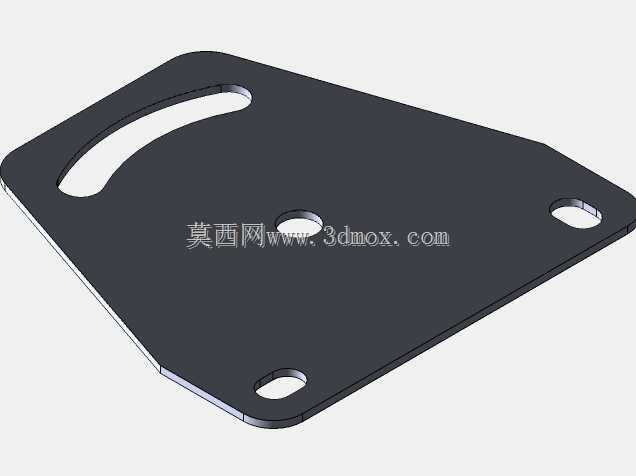

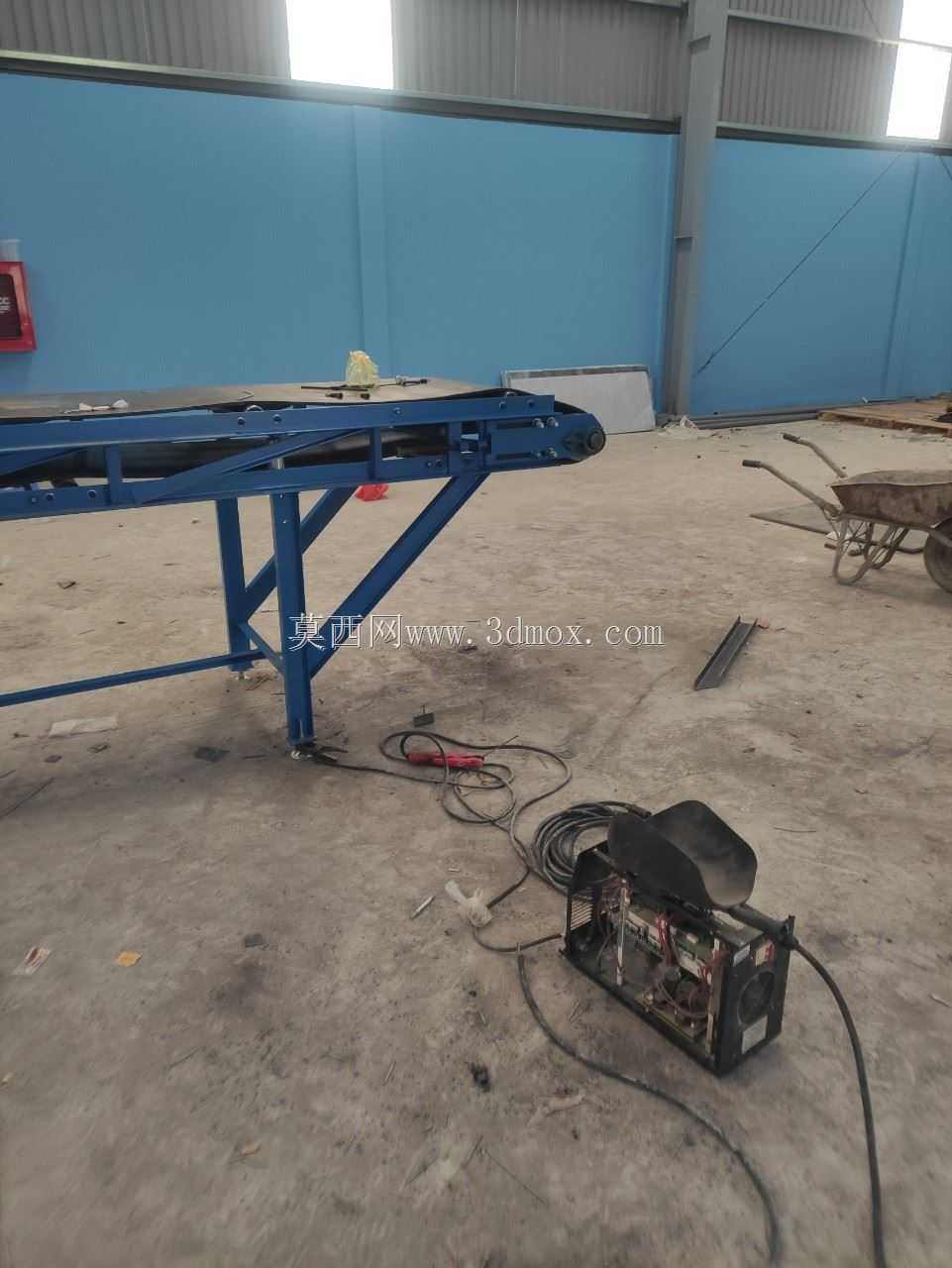

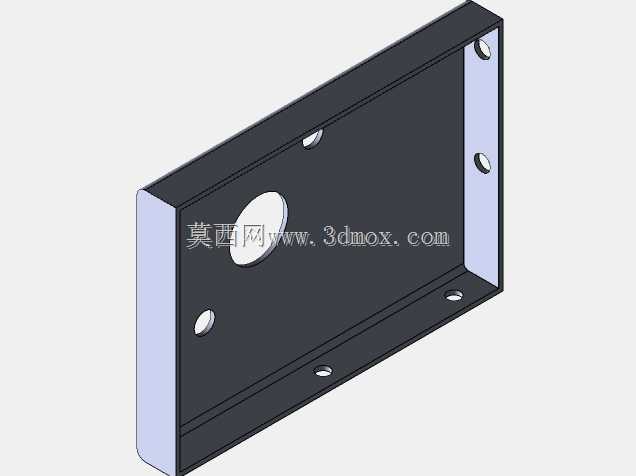

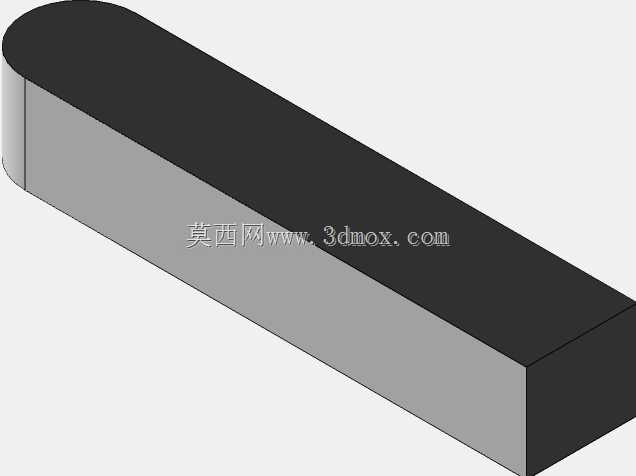

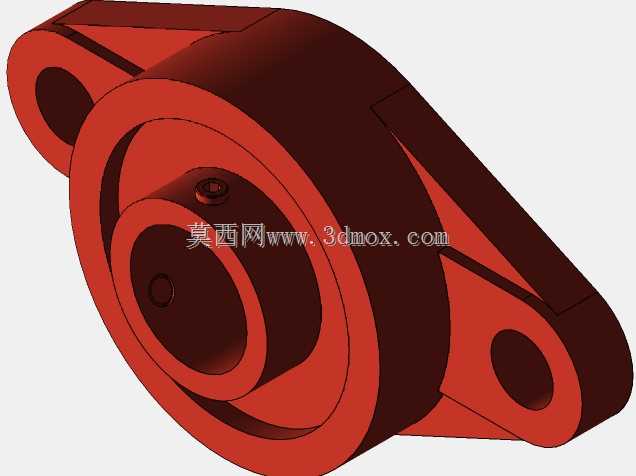

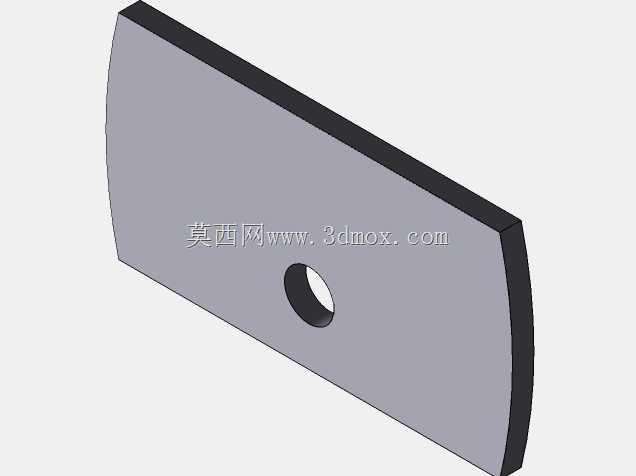

　　这款带式输送设备的三维结构，主要面向车间内工序间物料转运、仓储分拣线进料、成品包装线输出等常规连续输送场景，可适配箱装件、袋装散料、小型加工工件等多种常规重量的物料输送需求，在电子组装、食品包装、五金加工、物流分拣等产线中都能作为核心输送单元使用。从结构设计逻辑来看，整体采用分段式铝型材机架拼接方案，支腿设置可调脚杯结构，可适配地面存在小幅高度差的安装场景，安装时可根据现场布局调整支腿固定点位，无需额外加工定制安装基座，降低现场施工的适配成本。设备的驱动端布置在机身一侧，采用电机搭配减速机构的直连驱动方案，驱动辊表面做滚花防滑处理，避免皮带重载启动时出现打滑丢转的问题；从动端设置螺杆张紧结构，可通过调整两侧张紧螺栓的进给量，

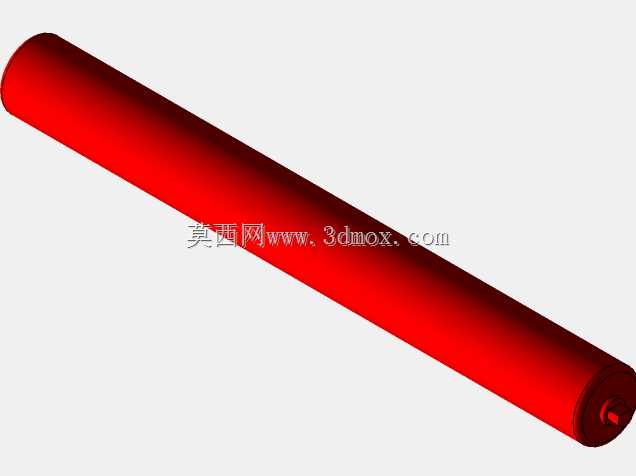

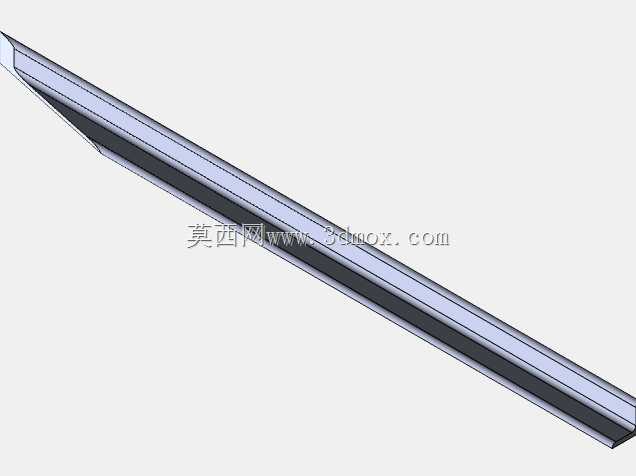

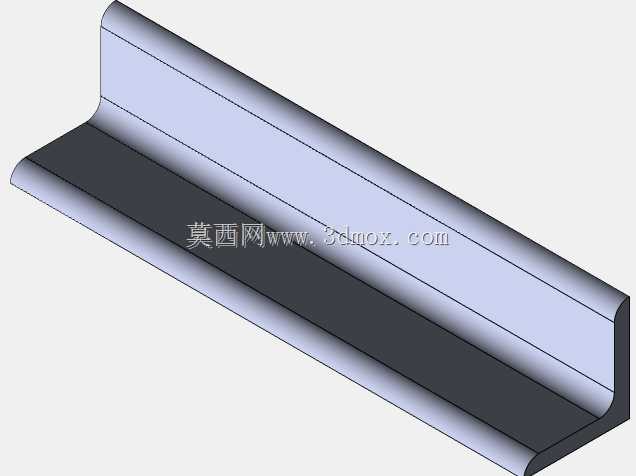

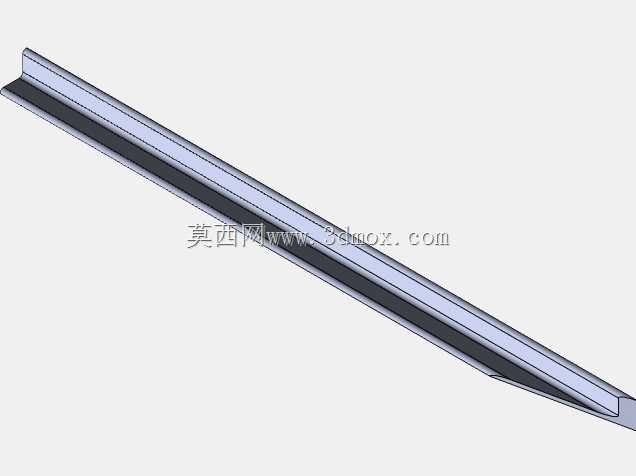

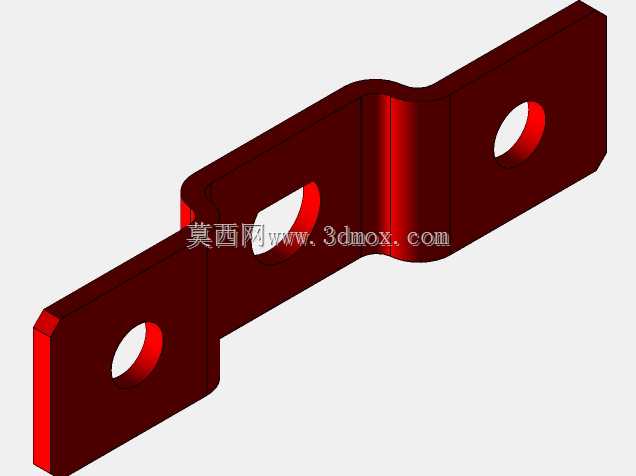

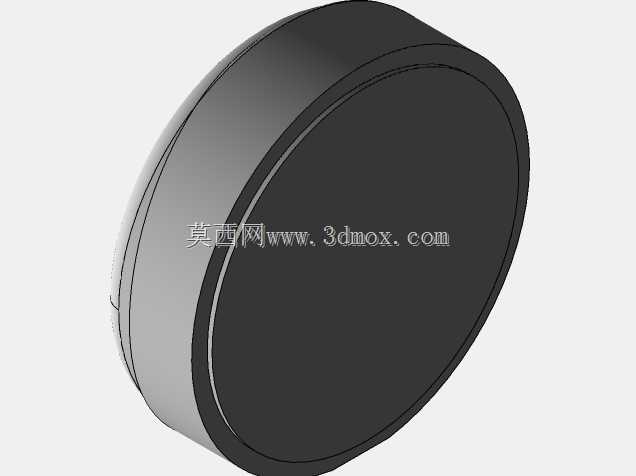

　　修正皮带长期运行后出现的松弛、跑偏问题，日常维护时无需拆解机身主体结构，仅需调整张紧行程即可完成皮带张紧度校准。机身沿长度方向间隔布置多组托辊，上分支托辊采用槽型布置形式，可增大皮带与物料的接触摩擦力，避免物料在输送过程中出现侧滑偏移，下分支设置平行托辊承托回程段皮带，减少皮带运行过程中的垂度，降低运行抖动与摩擦损耗。皮带两侧沿机架全长布置导向挡边，可防止小件物料从皮带侧边掉落，同时在机身侧面预留了传感器安装位、急停按钮安装支架，可直接对接产线的电控系统，实现物料到位检测、故障急停等自动化控制功能。从安装边界来看，设备整体为长条形水平布置结构，机身宽度可根据输送物料的最大尺寸做适配调整，

　　支腿高度可根据前后对接设备的进料高度做定制调整，安装时需预留驱动端电机的检修空间，以及张紧端的调整操作空间，机身整体可通过膨胀螺栓直接固定在硬化地面上，也可搭配移动脚轮做成可移动式输送单元，适配临时转运、多工位轮换使用的场景。建模过程中对所有运动部件做了干涉检查，确认驱动辊、托辊、皮带之间无运动干涉，机架的型材拼接处、紧固件连接位置都做了细节还原，可直接作为同类设备设计的参考结构，也可用于产线布局的三维仿真演示，验证输送路径与周边设备的空间匹配度。
