微型快接式气路开关阀组件结构设计

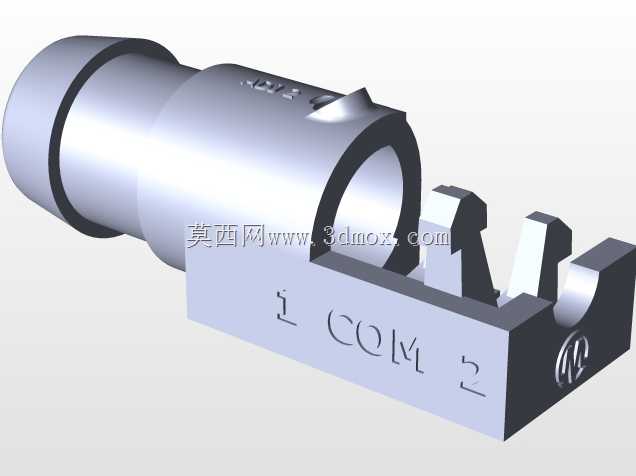

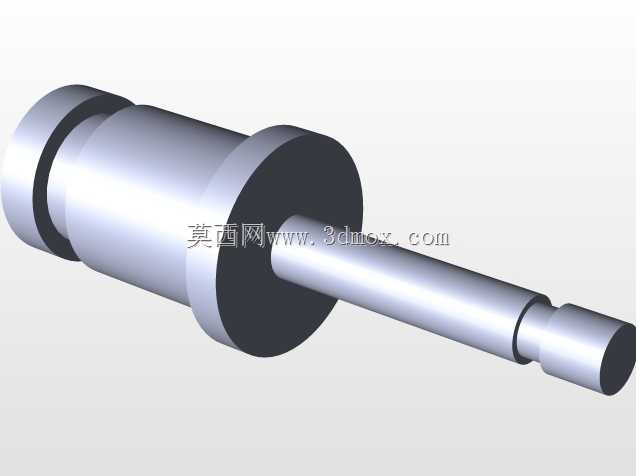

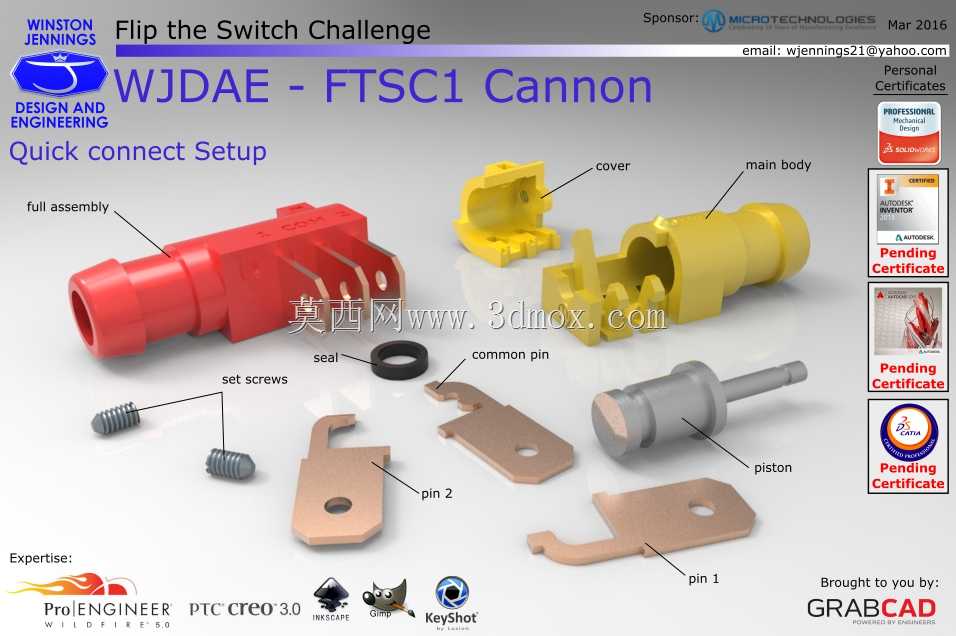

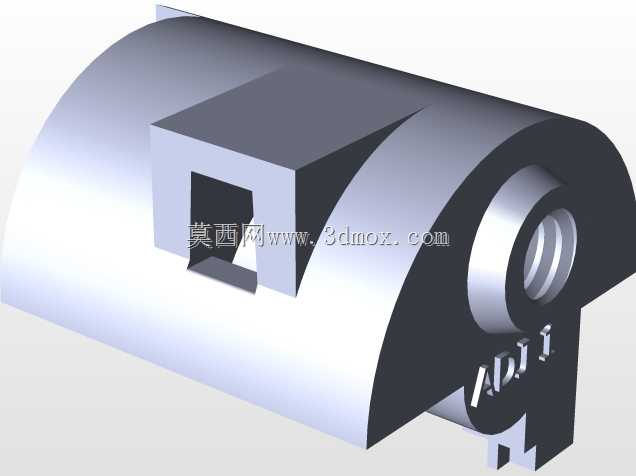

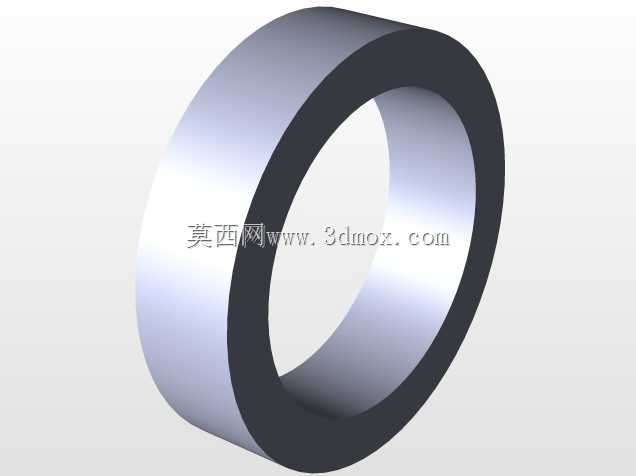

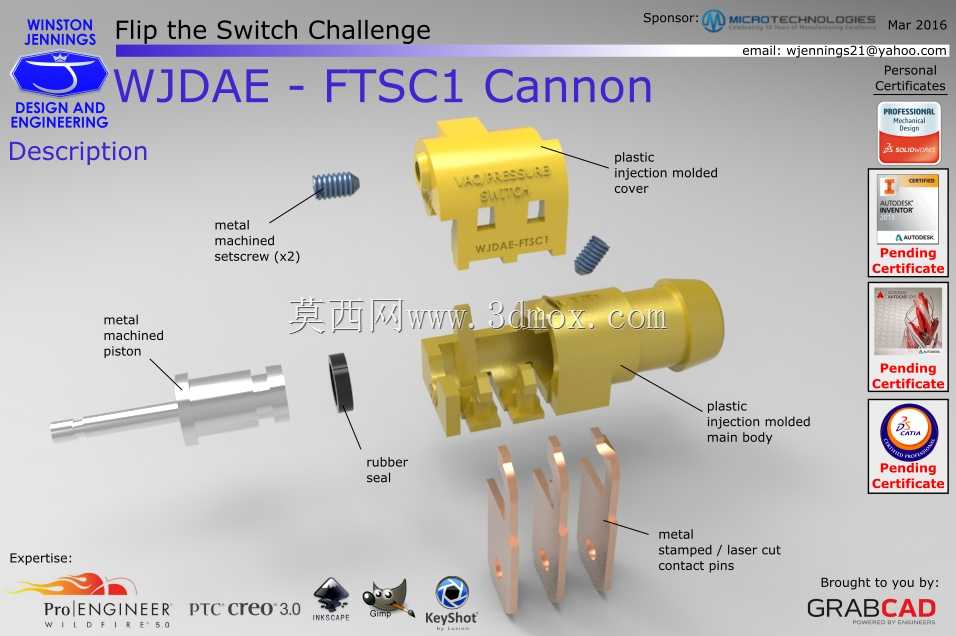

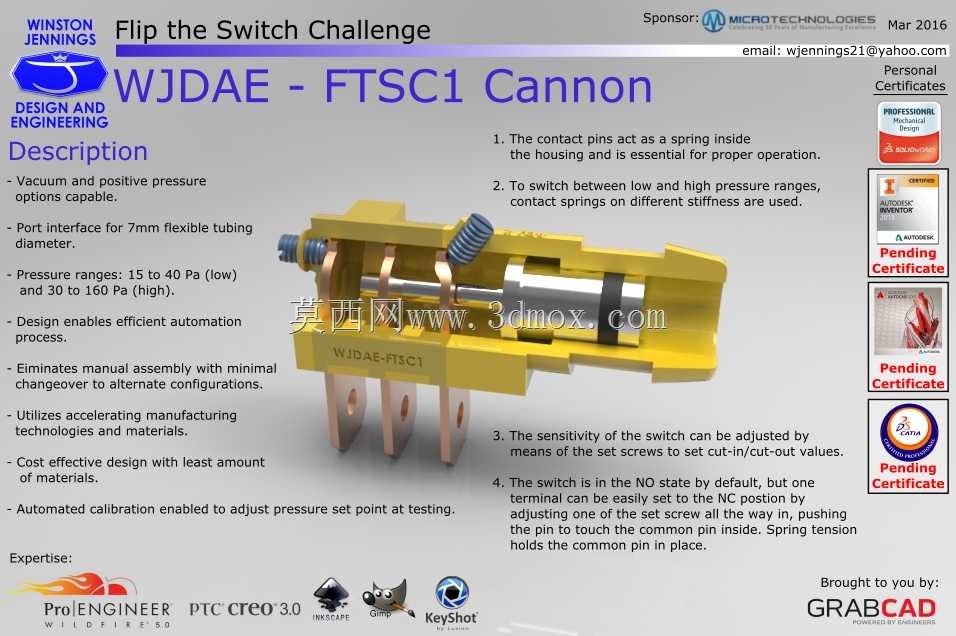

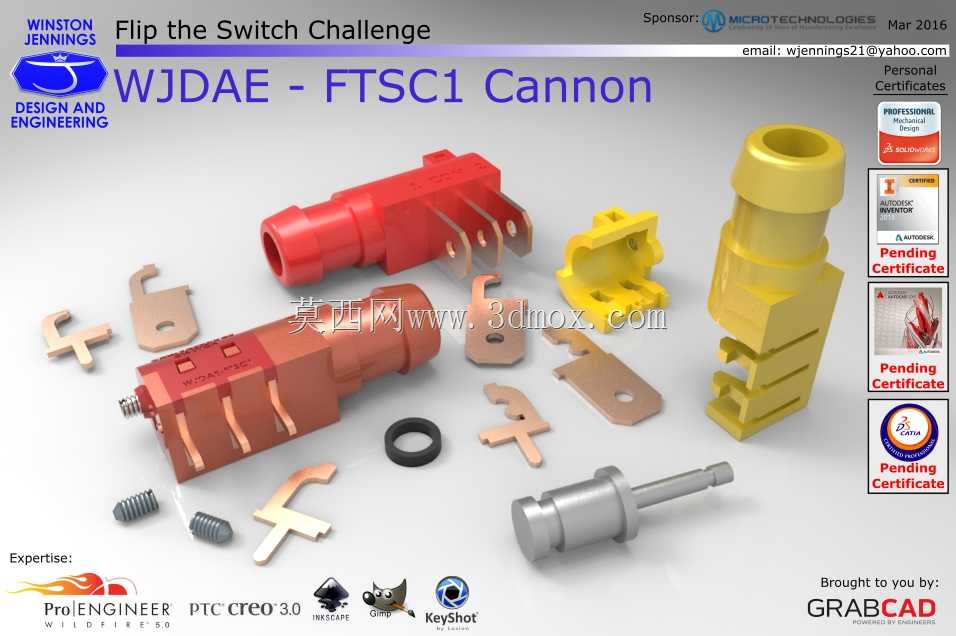

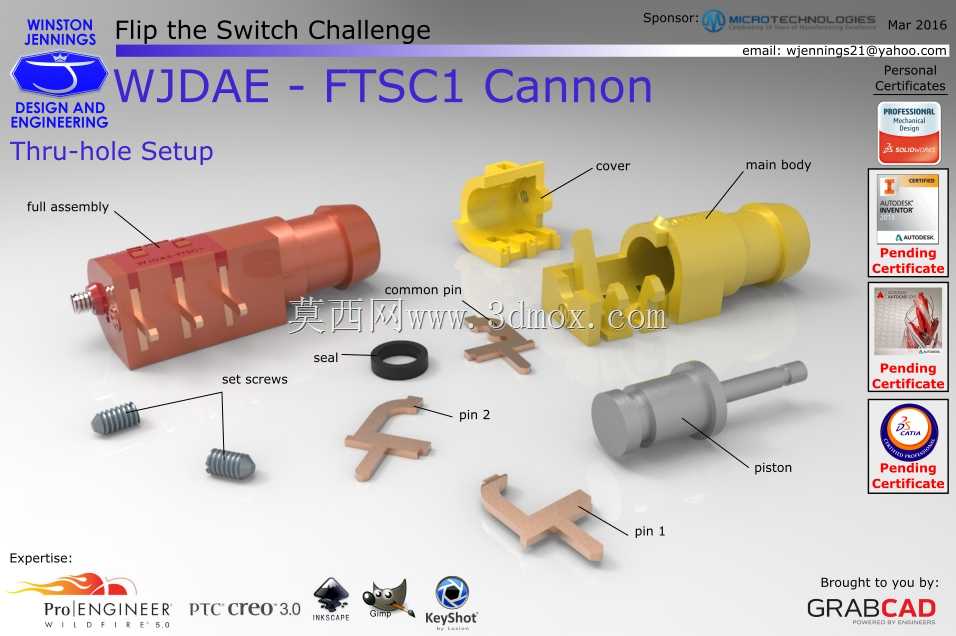

该组件属于微型气路控制类执行部件，核心应用场景集中在小型气动回路的通断控制环节，常见于桌面级气动实验台、小型自动化设备的末端气路分支、便携气动工具的气路控制节点，也可适配真空吸附回路的支路通断切换，适配气压范围覆盖常规低压气动与低真空工况，能在紧凑安装空间内完成气路的快速通断操作。从结构拆分来看，组件包含绝缘外壳主体、金属导电插片、气路导通阀芯、密封橡胶圈、锁紧卡扣、固定基座几类核心零件，其中红色塑料外壳采用卡扣式拼接结构，无需额外紧固件即可完成上下壳体的装配，外壳侧面预留的金属插片既可以实现气路开关状态的电信号反馈，也能适配带位置检测的气动控制回路，将阀芯的通断位置转化为电信号传输至控制端。黄色的快接接头部分采用阶梯式卡槽设计，可直接适配标准外径的气动软管，插入后依靠内部的弹性卡爪锁紧软管，配合端面的橡胶密封圈实现无额外密封件的快速连接，无需管箍、生料带等辅助密封配件，单手即可完成管路的插拔操作，适合需要频繁更换气路支路的调试场景。阀芯部分采用金属与塑料复合结构，金属杆芯保证了往复运动的刚性与耐磨性，塑料导向套降低了阀芯运动的摩擦阻力，阀芯行程控制在短距离范围内，扳动开关的操作力控制在适合单手操作的区间，不会出现操作力过大导致的管路移位问题。安装边界上，组件整体采用扁平式布局，宽度方向尺寸控制在极小范围内，可并排密集安装在阀岛或气路安装板上，底部的固定卡扣可直接卡入标准DIN导轨，也可通过侧面的安装孔用螺丝固定在设备面板上，安装时不需要预留过大的操作空间，管路插拔的操作空间仅需预留接头长度的1.2倍即可。设计过程中针对密封结构做了优化，阀芯处的密封圈采用径向密封形式，相比端面密封能承受更高的回路压力，同时减少了阀芯往复运动对密封圈的磨损，延长了部件的使用寿命；金属导电插片与塑料外壳的结合处采用倒刺式嵌装结构，插片压入外壳后不会因为反复插拔接线端子出现松动移位，保证电信号连接的可靠性。各零件的公差配合上，塑料件的卡扣配合采用间隙配合加定位凸点的设计，既保证装配时的顺畅度，又能避免装配后出现壳体松动的问题；金属阀芯与导向套的配合采用小间隙配合，既保证阀芯运动无卡滞，又能避免间隙过大导致的气压泄漏问题，在常规工作气压下泄漏量控制在行业允许的极低范围内。
