定位系统钣金结构控制操作机箱

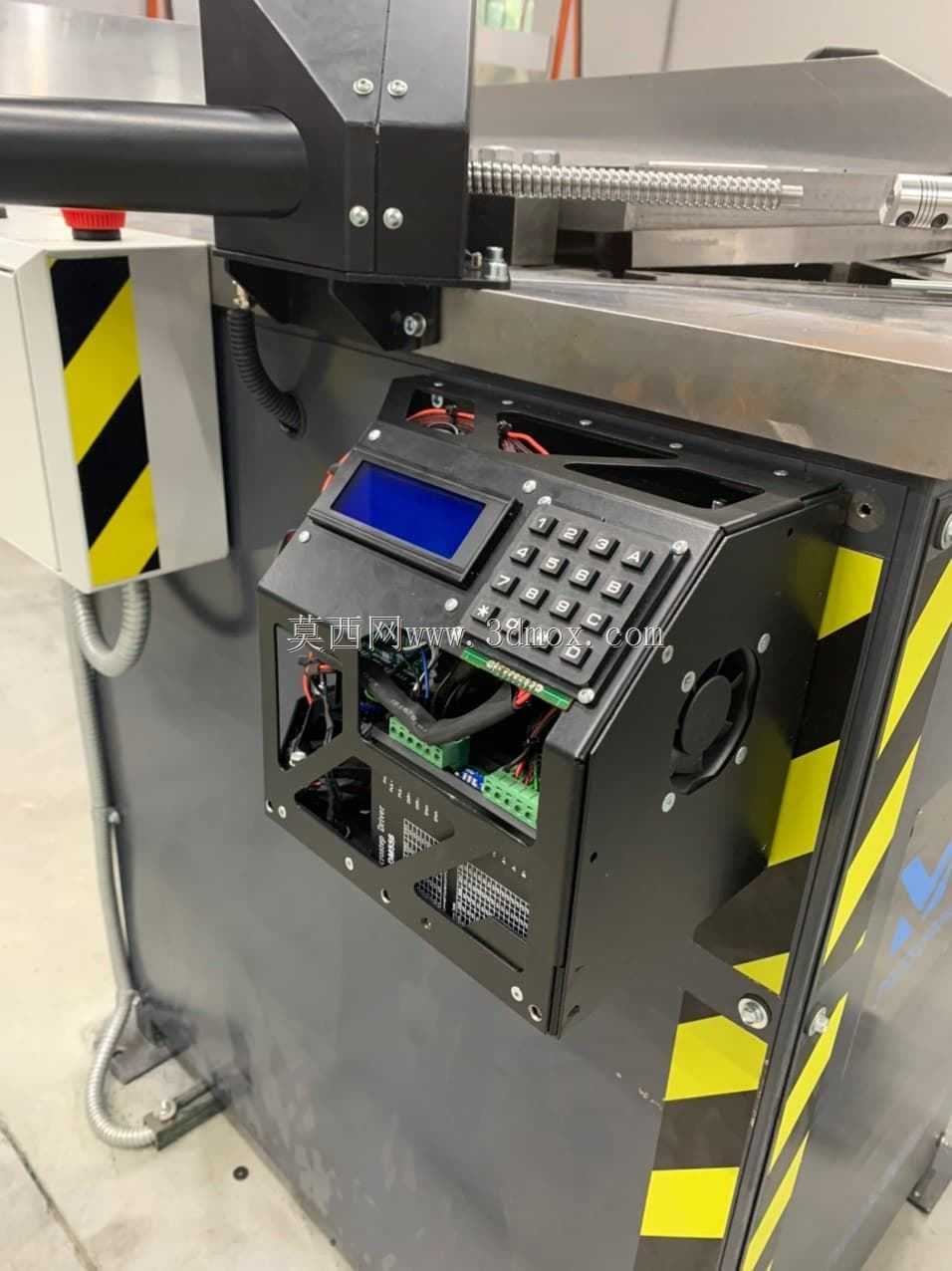

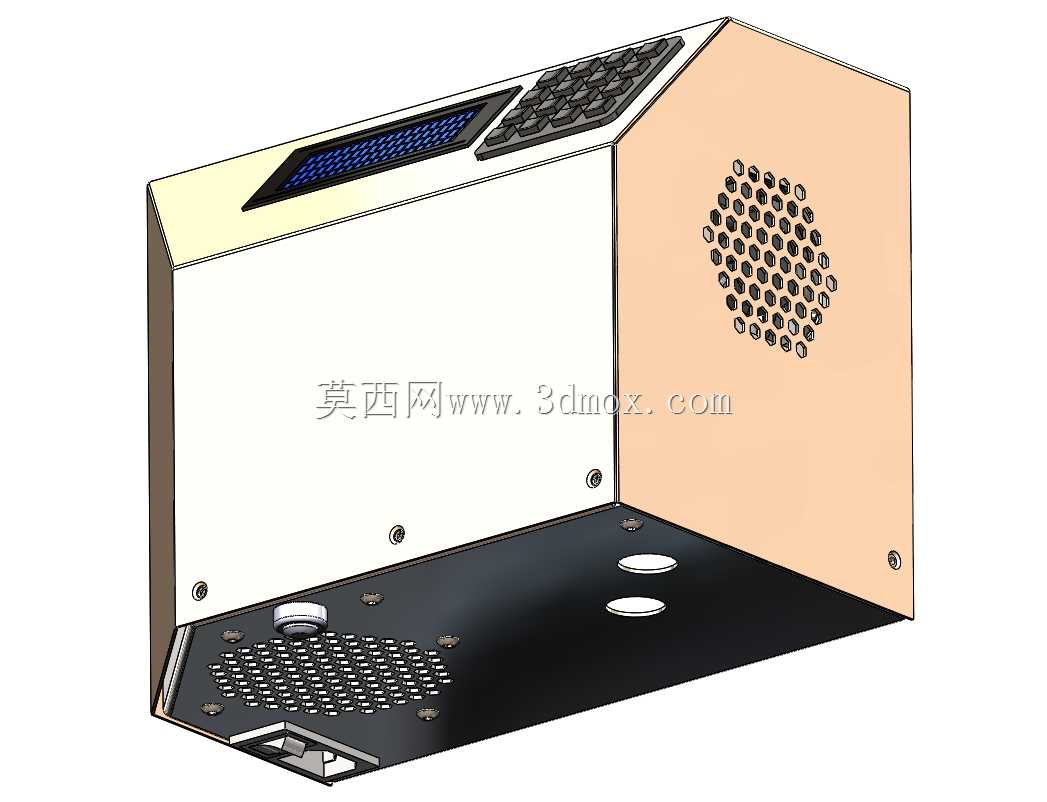

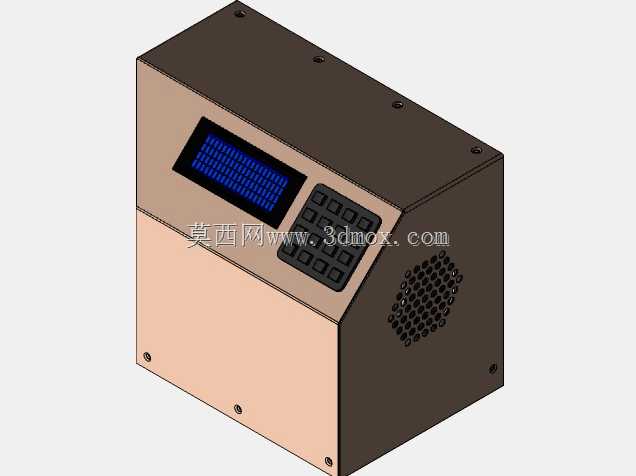

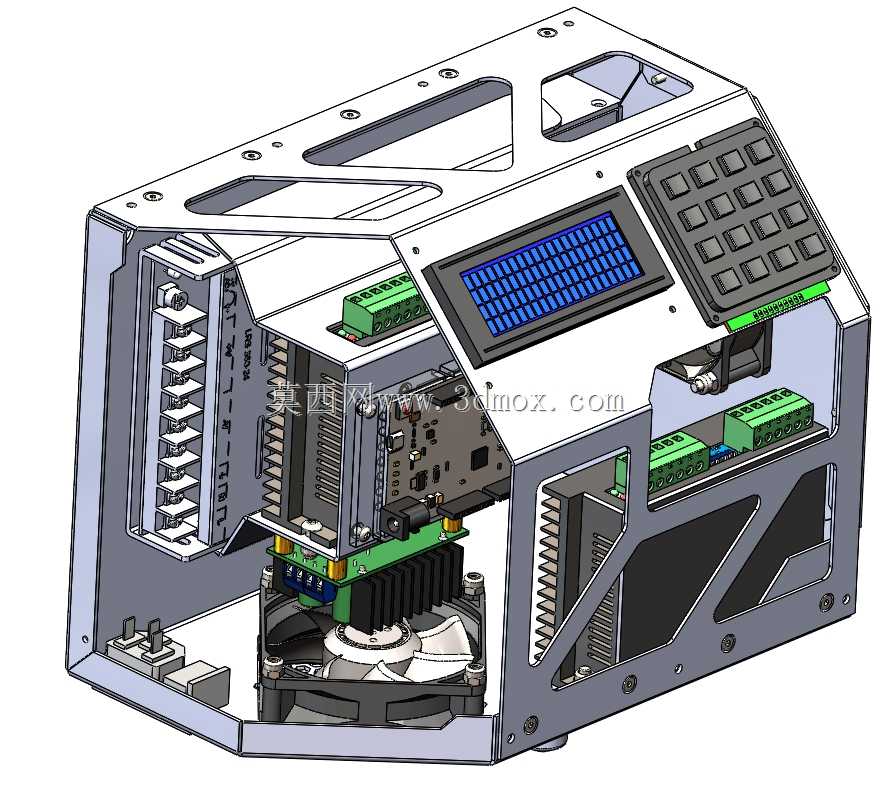

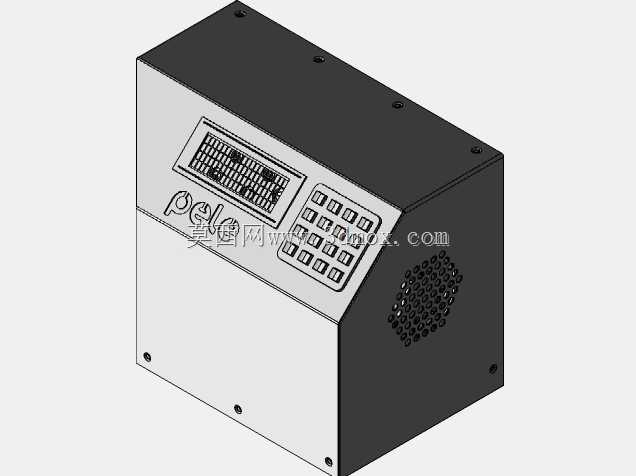

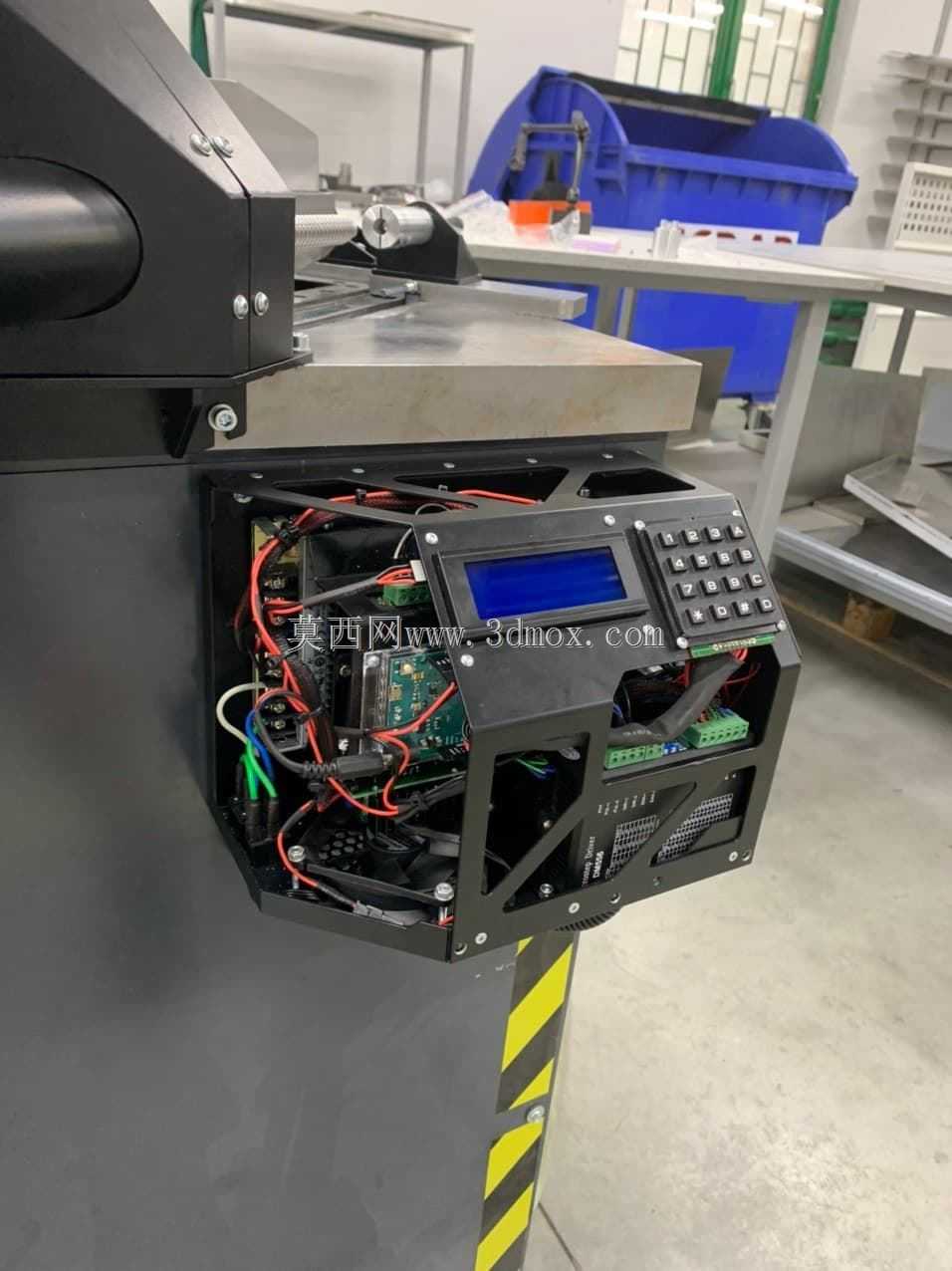

这款定位系统控制机箱，主要面向工业现场定位类设备的终端操控场景使用，常见于产线工件定位管控、移动工装点位校准、仓储物流设备定位调度这类需要本地参数输入与状态读取的作业环节，承担定位参数录入、运行状态实时显示、控制指令下发、外接信号中转交互的核心作用。设计阶段优先考虑钣金加工的工艺落地性，整体外壳采用折弯钣金拼焊成型，顶部预留一体式搬运提手结构，无需额外加装吊环或握把，既满足单人短距离转场搬运的受力需求，也避免外凸配件在设备安装、走线过程中发生勾挂干涉。机箱正面布局做了操作逻辑分区，上方区域嵌入点阵式液晶显示屏，用于实时展示定位坐标、设备运行状态、故障代码等信息，屏幕右侧布置矩阵式硅胶按键，支持参数输入、功能切换、指令确认等操作，按键做了凸起防误触设计，操作人员戴劳保手套也可准确按压操作。机箱内部采用分层安装结构，上层预留接线端子安装位，用于外接传感器、执行器、电源等线路的驳接，端子排布沿机箱侧壁走线槽布置，强弱电线路分槽走线减少信号干扰；中层固定核心控制板卡，板卡与钣金壳体之间预留绝缘安装间隙，避免壳体带电影响板卡运行稳定性；下层布置散热风扇与散热鳍片，对应功率器件的发热区域做了通风开孔，进风孔设置在机箱底部避开正面操作区，防止作业现场的碎屑、液体从正面溅入设备内部。安装边界上，机箱底部预留四个固定安装孔位，可直接固定在设备机架台面或壁挂支架上，安装孔位做了长圆孔设计，允许一定的安装位置公差，降低现场安装的对位难度；机箱后侧预留多组接线过孔，过孔配套橡胶护圈，避免穿线时划伤线缆绝缘层，同时满足不同线径的外接线缆走线需求。整体结构设计兼顾了钣金加工的成本可控性、现场操作的人机合理性、内部器件的安装维护便利性，内部各模块均采用快拆式安装结构，后期维护时无需整体拆解壳体，即可单独更换风扇、板卡、端子等易损部件，适配工业现场长时间连续运行的使用要求。
