便携式移动投影设备结构设计方案

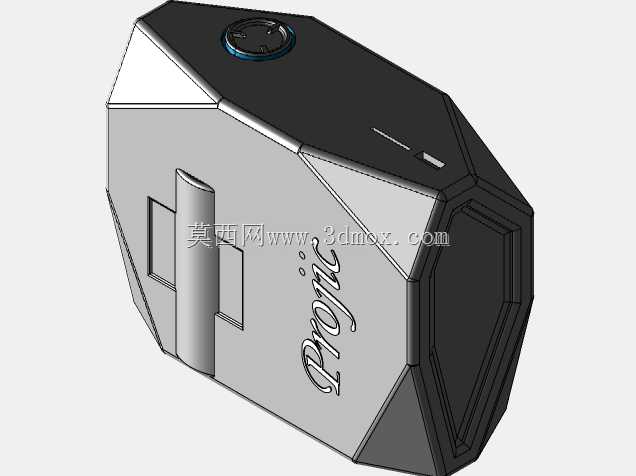

这款便携投影设备的结构设计，核心围绕移动办公场景下的快速演示需求展开，区别于传统固定安装的投影设备，整体采用多面体切角造型，在有限的机身体积内整合了光机、散热、供电、交互控制等多个功能模块。从结构布局来看，光机输出端设置在机身斜切端面，使用时无需额外调整支架高度，放置在桌面即可形成合适的投射仰角，避免了常规便携投影需要搭配外接支架的繁琐步骤，适配临时会议、外勤演示、小型沙龙等没有固定投影设备的场景。机身侧面预留了整面的格栅式散热通道，对应内部光机与电源模块的发热区域，采用被动散热加微型风道的组合设计，在控制运行噪音的前提下，保证长时间连续演示时的设备温度稳定，不会出现因过热导致的亮度衰减或者自动停机问题。机身上部集成了触控式功能按键，对应信号切换、焦距微调、音量控制等常用操作，按键区域做了凹陷式的触感区分，使用者无需目视即可完成盲操作，适配光线复杂的演示环境。接口区域集中布置在机身后侧，包含视频输入、供电、数据传输等通用接口，接口周边做了加厚的结构筋位，避免频繁插拔线材导致的接口松动，提升设备在高频移动使用场景下的结构可靠性。整机的边角全部做了大圆弧过渡处理，外壳采用高强度工程塑料一体成型，内部设置了多处缓冲筋位，能够承受日常携带过程中的磕碰与跌落冲击，无需额外配备厚重的防护外套。从安装边界来看，整机尺寸控制在手掌可握持的范围内，重量适配单手持携，放置在桌面时仅占用不到A5纸张的面积，不会挤占会议桌的资料摆放空间，机身底部设置了可微调的支撑脚，能够在不平整的桌面环境下调整投射角度，保证画面水平。设备前部集成了对焦传感器与状态指示灯，开机后可自动完成画面梯形校正与焦距匹配，无需使用者手动反复调整，大幅缩短演示前的准备时间。机身侧面的功能标识采用凹陷式填色工艺，长期使用摩擦也不会出现标识脱落的问题，对应内部的功能模块分区清晰，后续维护拆解时可按照标识区域快速定位对应部件，降低维修难度。
