Linx系列多规格喷码打印头结构设计

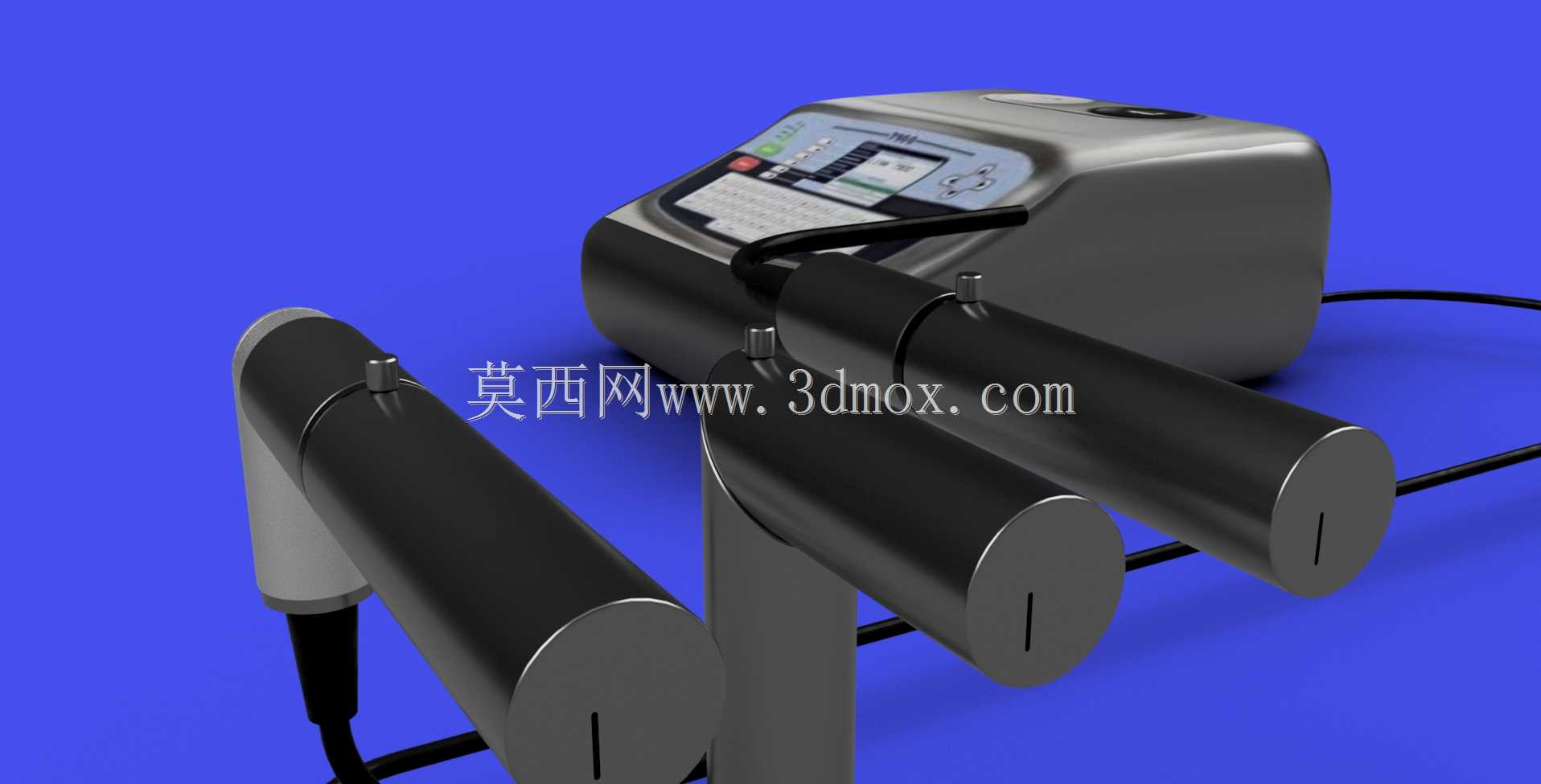

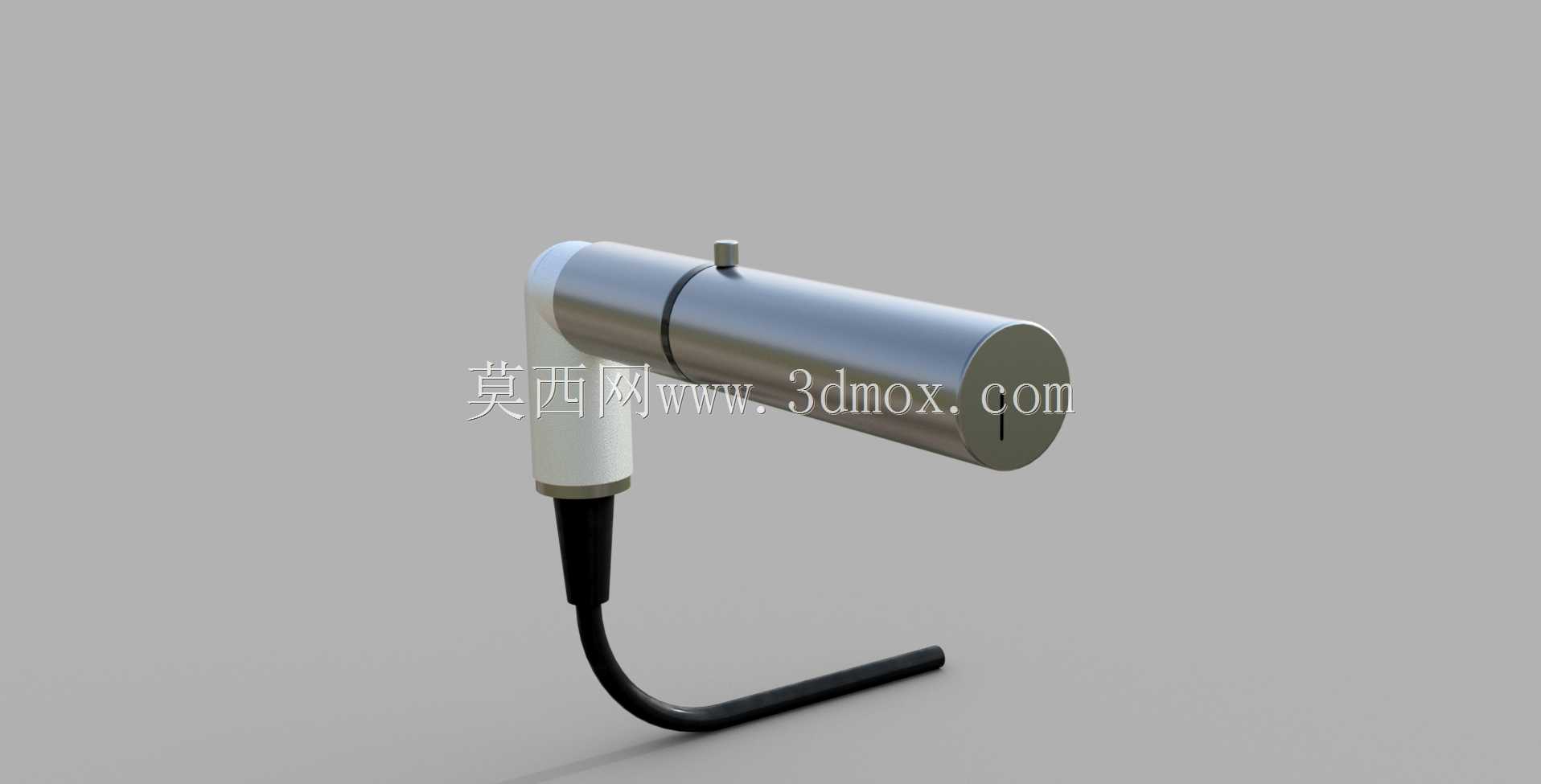

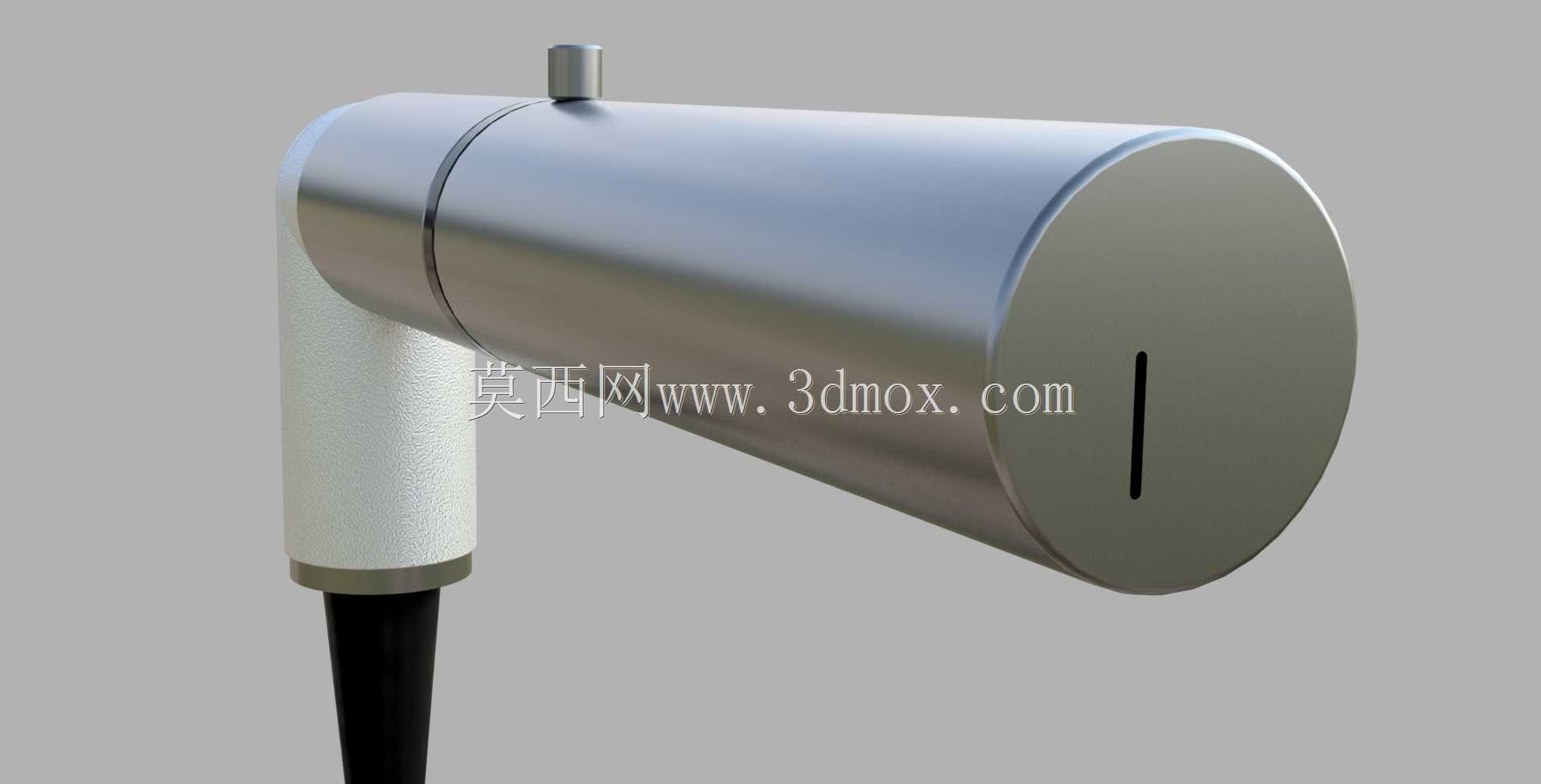

在快消品、医药、汽配、建材等连续生产的流水线场景中，产品表面的批次、生产日期、溯源码标识是生产环节必不可少的工序，喷码设备的核心执行部件就是打印头，其结构设计直接决定了喷印清晰度、长期运行稳定性与不同生产线的适配能力。本次呈现的三款不同结构的打印头，均适配Linx系列喷码主机，可覆盖不同安装空间、不同喷印精度要求的产线需求。从实际产线应用来看，不同行业的生产线布局差异极大：部分食品灌装线的输送段旁侧预留安装空间狭窄，仅能容纳小直径圆柱型打印头嵌入安装；部分建材管材生产线需要大跨度喷印范围，需要更长喷印幅面的打印头结构；还有部分高速包装线需要多喷头协同作业，对打印头的安装基准、线缆走向的规整度有极高要求，这三款打印头正是针对这类差异化场景做的结构区分。从功能特性上看，三款打印头均采用圆柱型主体外壳设计，外壳做了阳极氧化处理，可抵御生产车间常见的水渍、少量腐蚀性气体侵蚀，前端喷口位置做了阶梯式收窄结构，既可以避免喷印过程中墨雾飞溅污染镜头，也能让喷口尽可能贴近被喷印产品表面，减少墨点飞行过程中的飘散偏差，提升喷印边缘锐度。打印头尾部的线缆接口采用侧出式设计，相比直出式结构能减少安装时尾部的空间占用，线缆接口处做了密封锁紧结构，可避免车间清洁时的冲水渗入内部造成电路故障。从设计思路层面，三款打印头统一了与主机连接的通讯、墨路接口标准，不同规格的打印头可在同一台主机上快速互换，无需重新校准墨路压力与通讯参数，大幅降低产线换型时的调试时间。安装结构上，每款打印头的圆柱外壳上都预留了标准的卡箍安装位，可适配行业通用的可调角度安装支架，安装时可根据产品输送高度、喷印位置需求，灵活调整打印头的俯仰角度与水平位置，安装边界上，最小规格的打印头主体直径仅32mm，长度145mm，可嵌入宽度仅40mm的安装缝隙中，最大规格的打印头喷印幅面可达32mm，主体长度210mm，安装时需要预留至少230mm的纵深空间，同时要在侧方留出15mm的线缆弯折空间，避免线缆过度弯折造成墨管堵塞或者通讯线断裂。结构细节上，打印头内部的墨路通道做了圆弧过渡设计，没有直角死角，可减少墨水残留造成的管路堵塞，降低日常维护的频次，喷口处的密封结构采用快拆式设计，维护时无需拆解整个打印头主体，即可快速更换喷嘴密封件，缩短设备停机维护的时间。
