桌面2.1声道多媒体音响外观结构设计

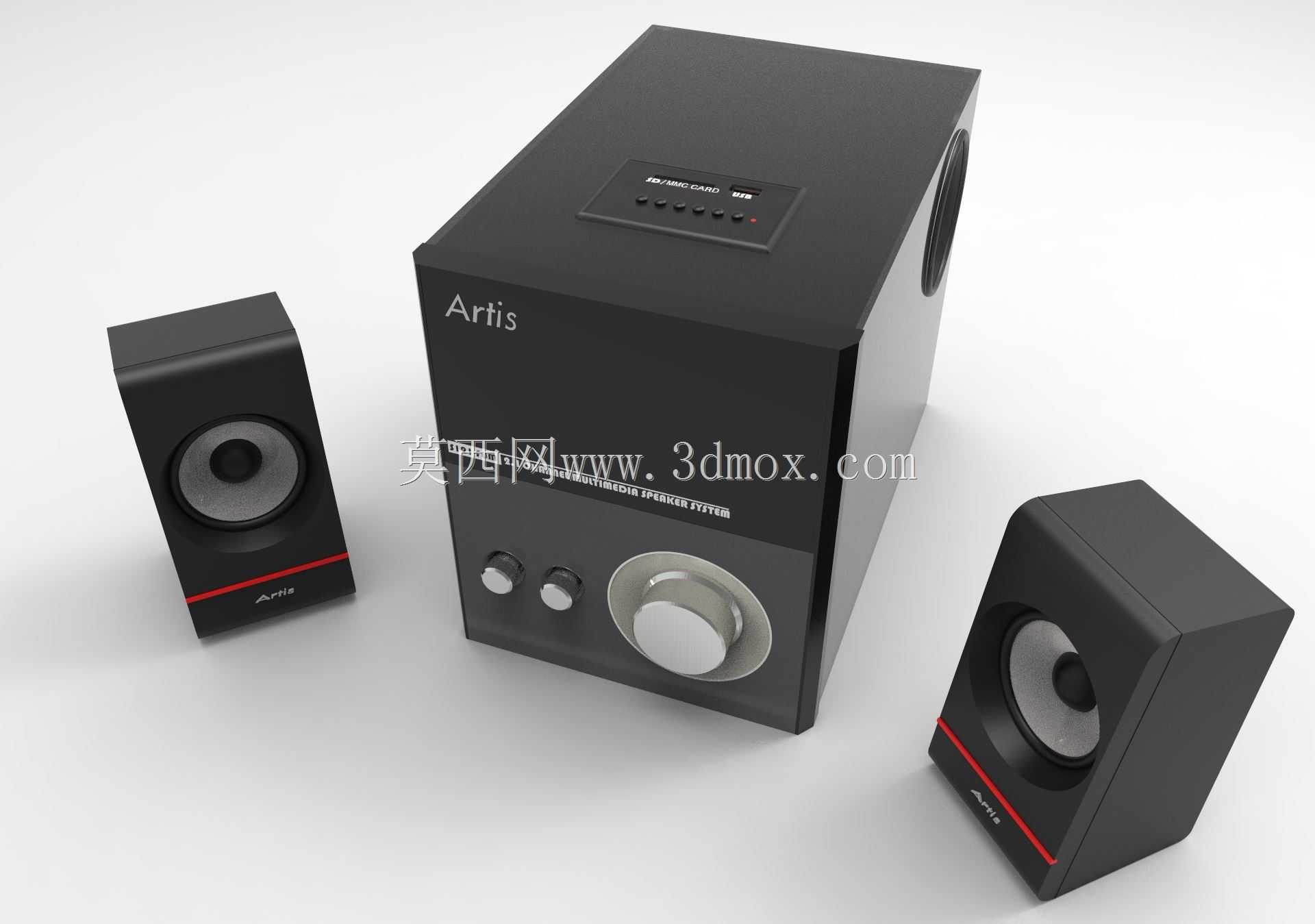

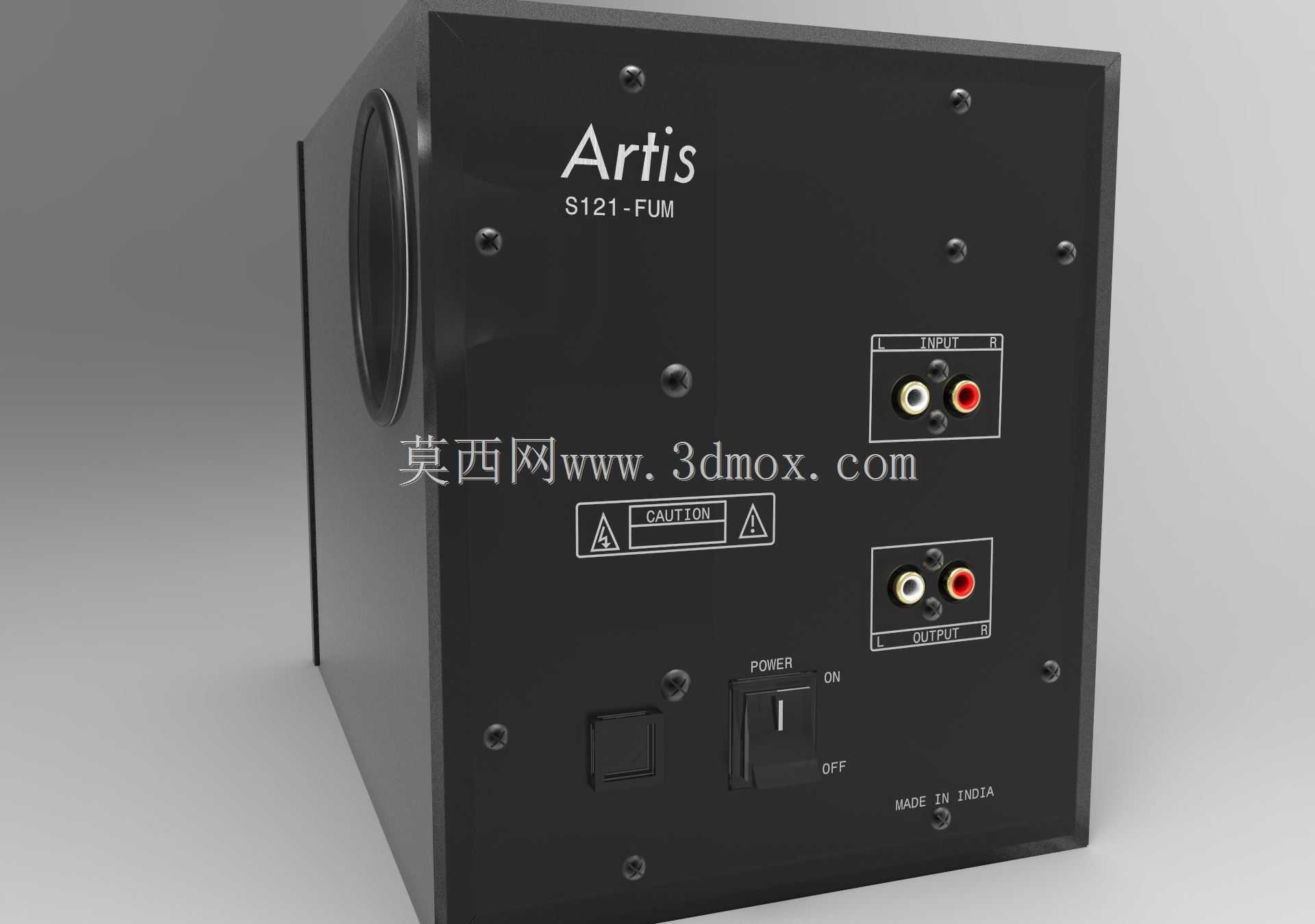

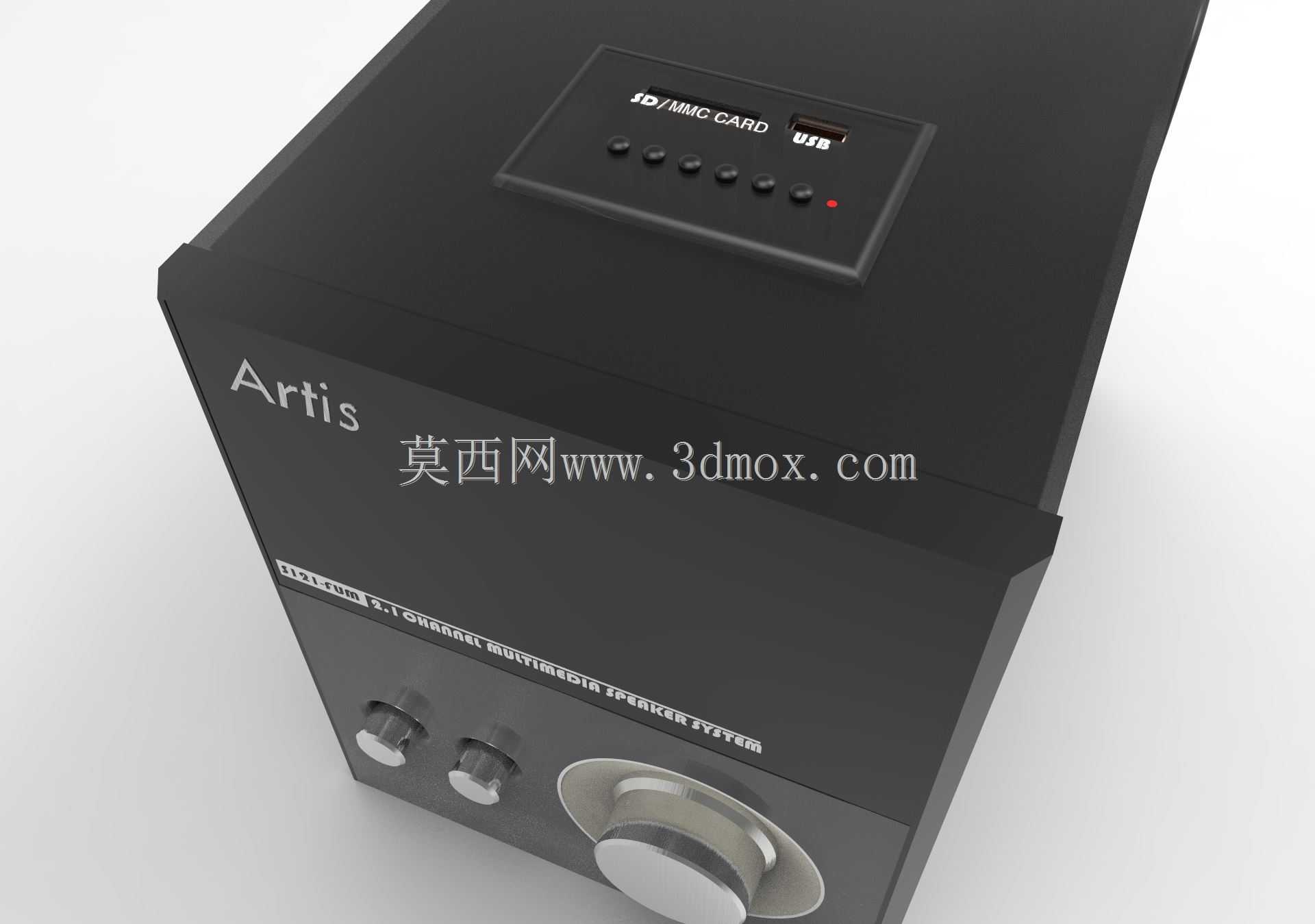

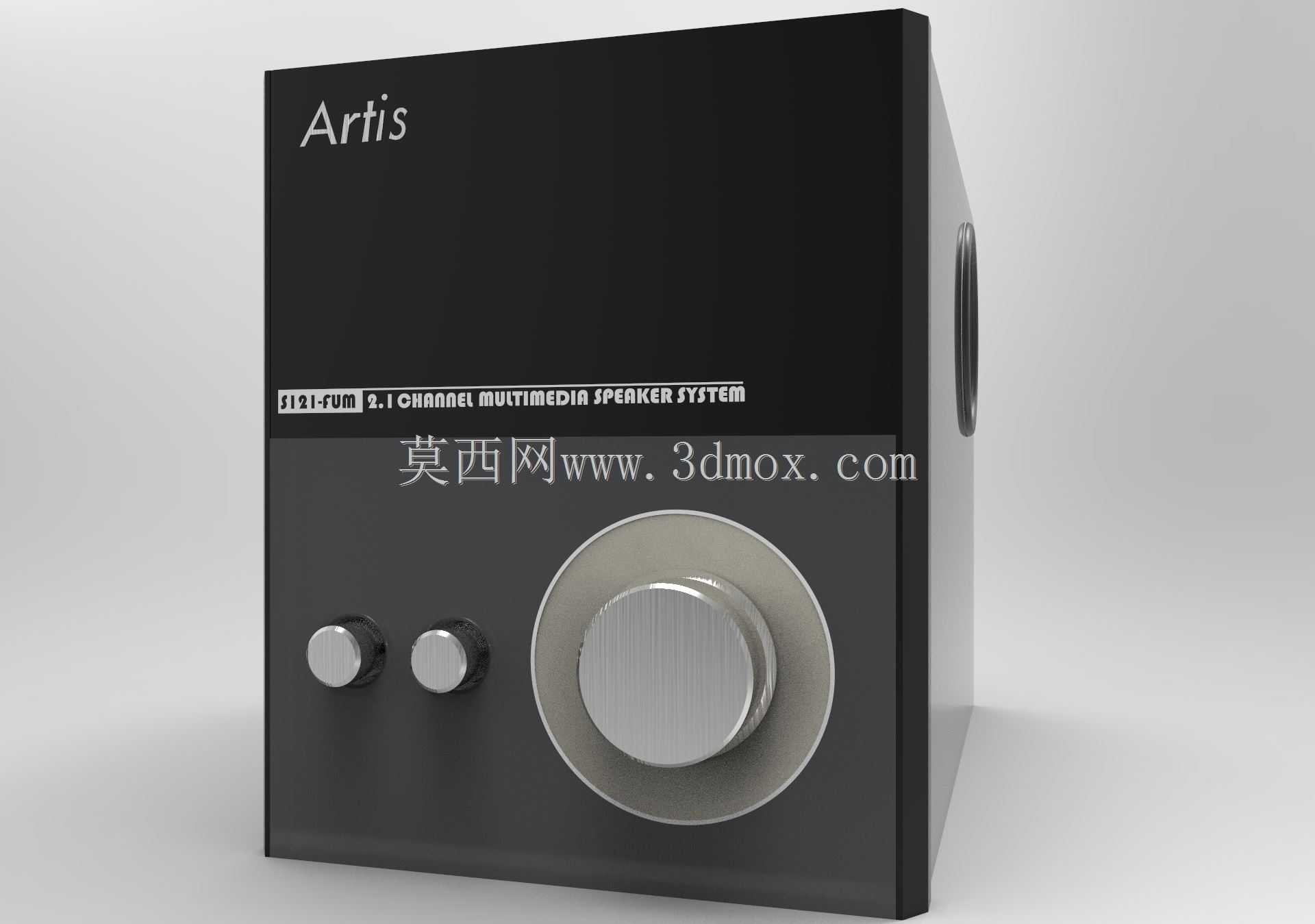

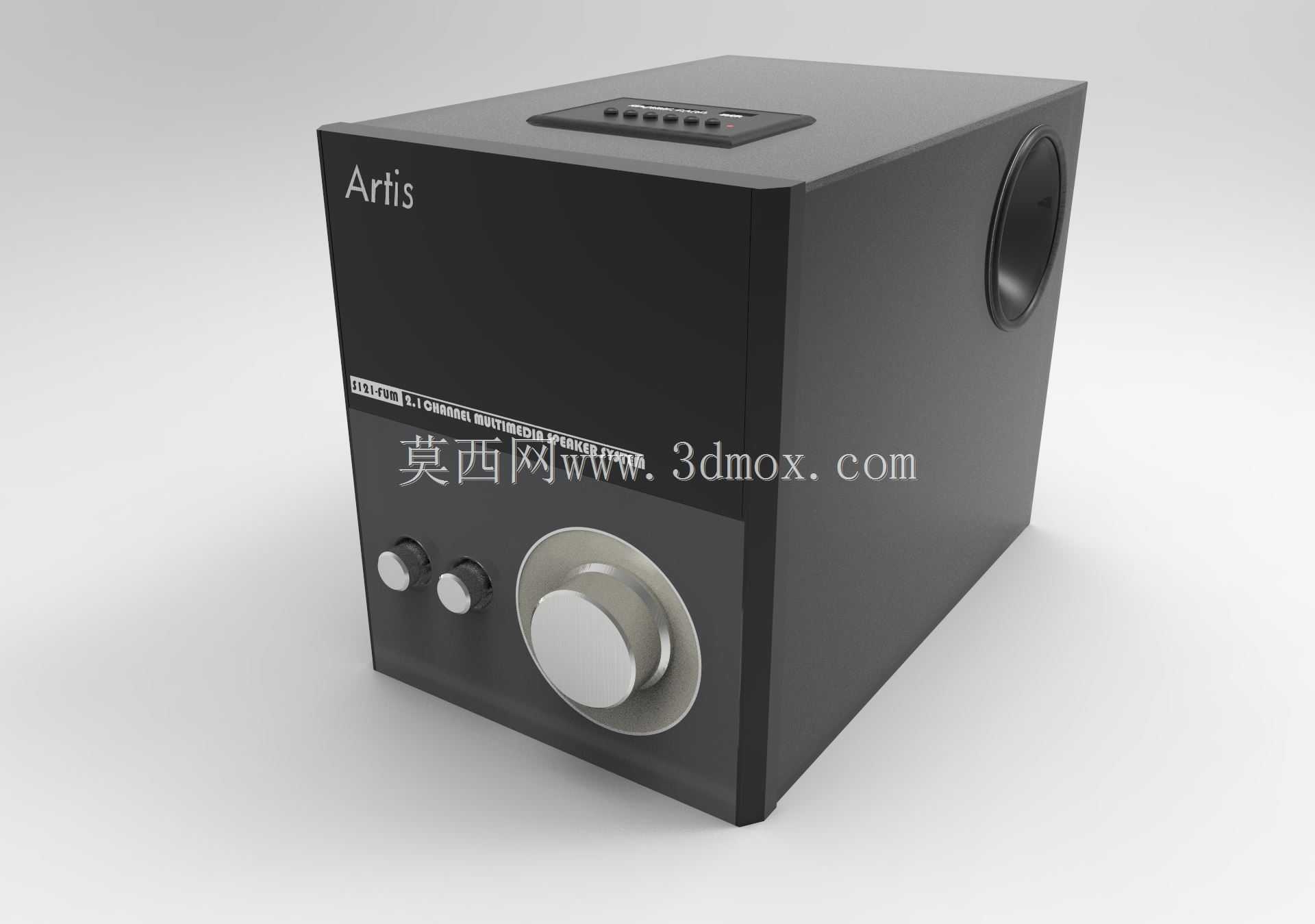

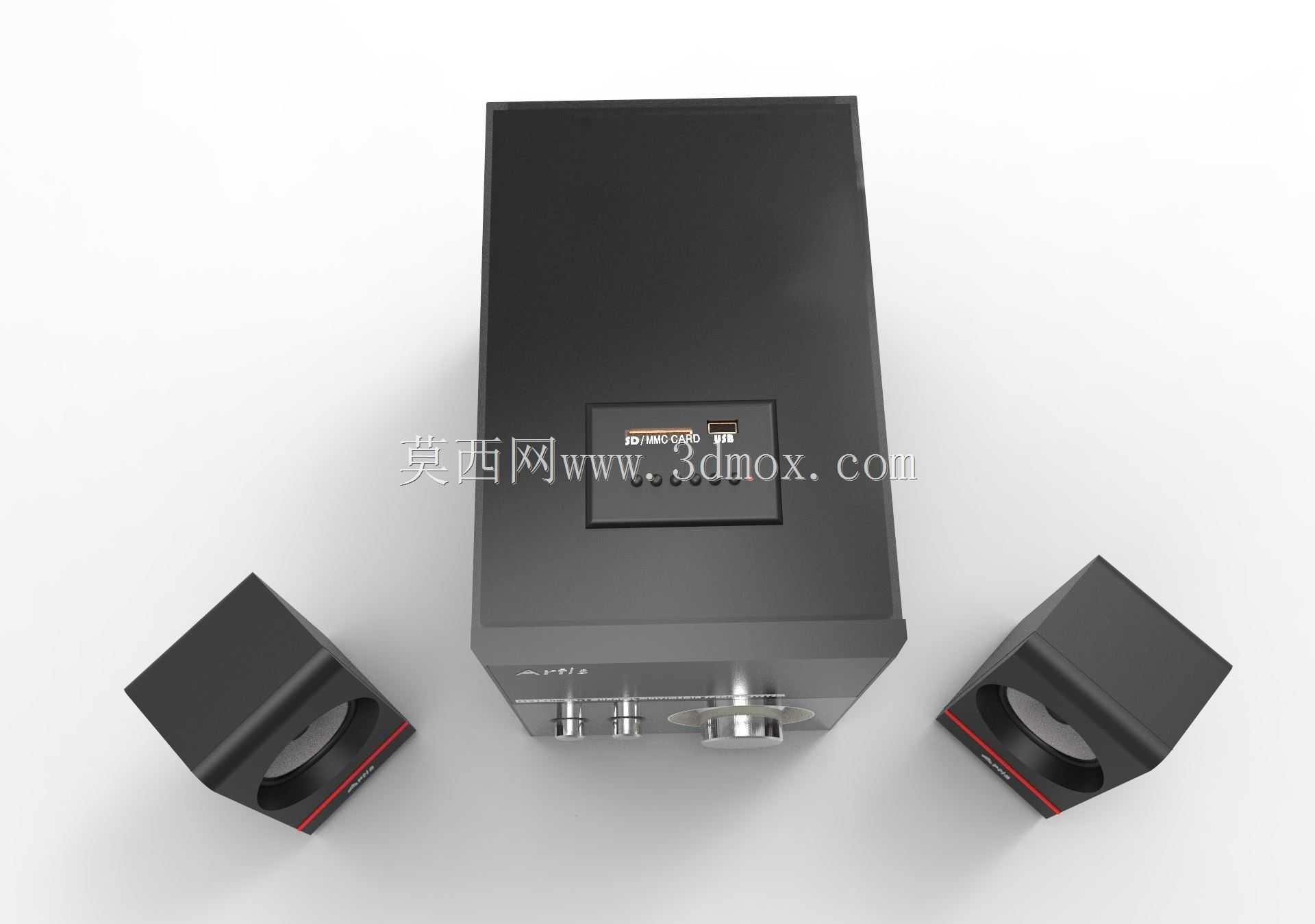

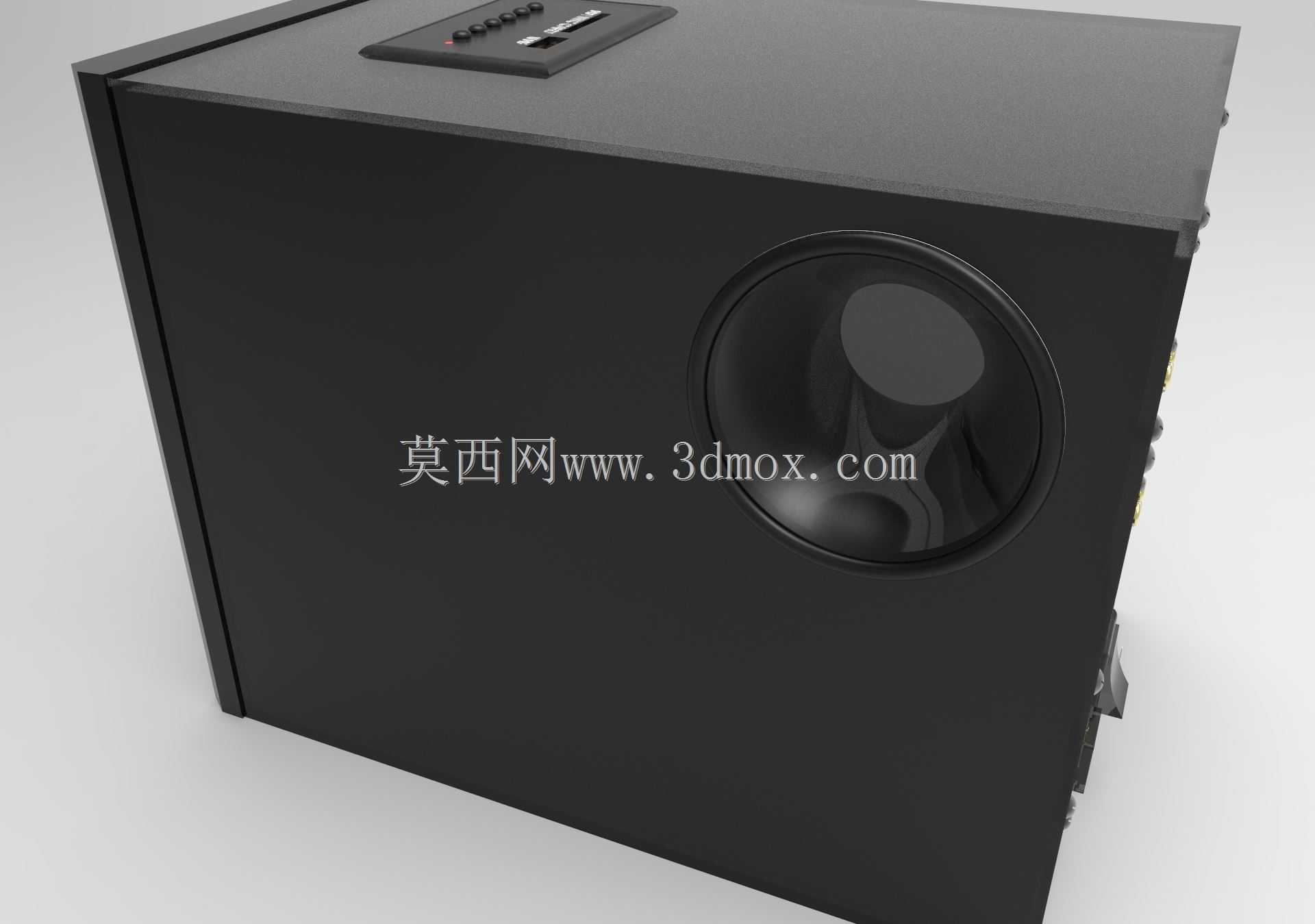

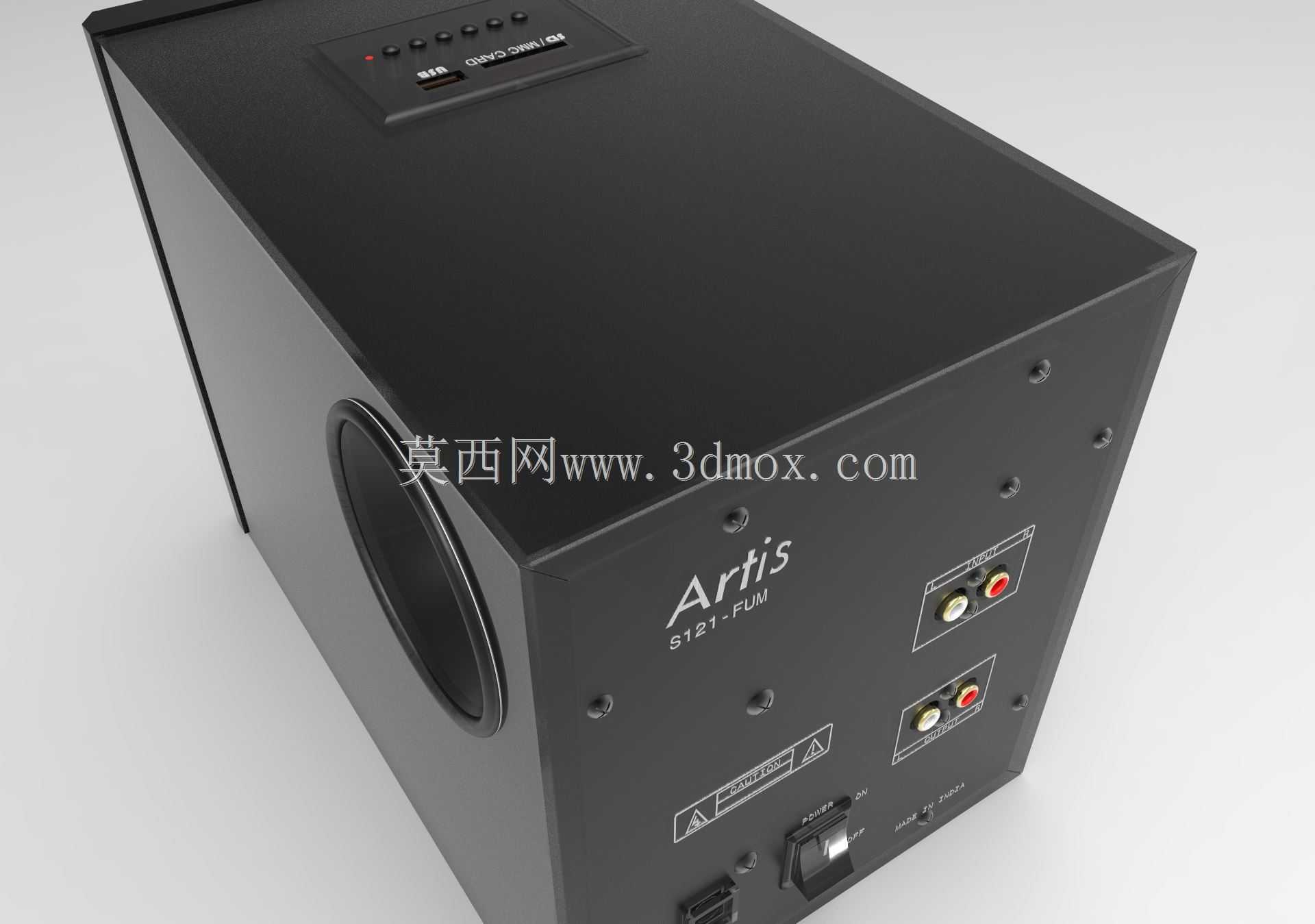

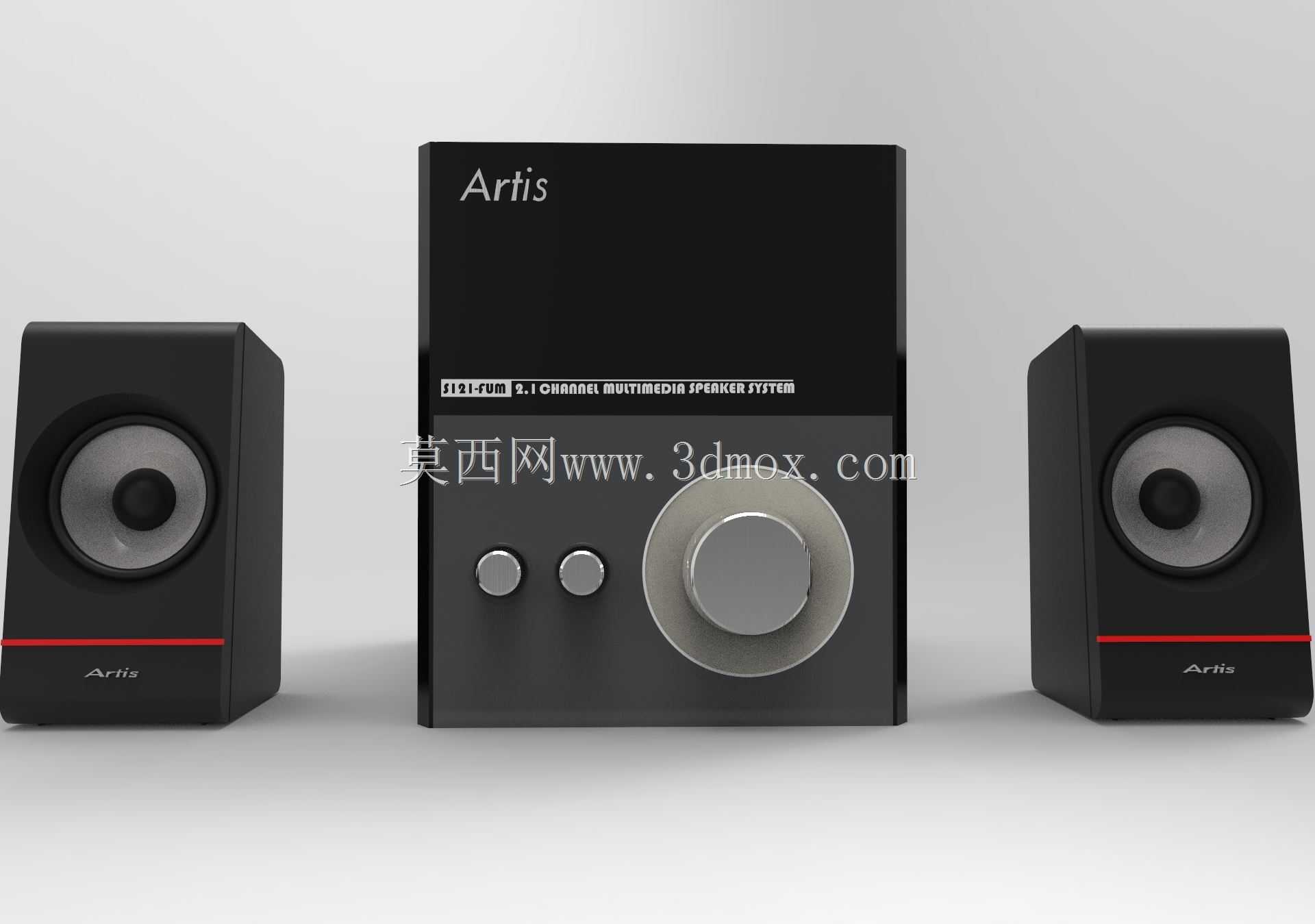

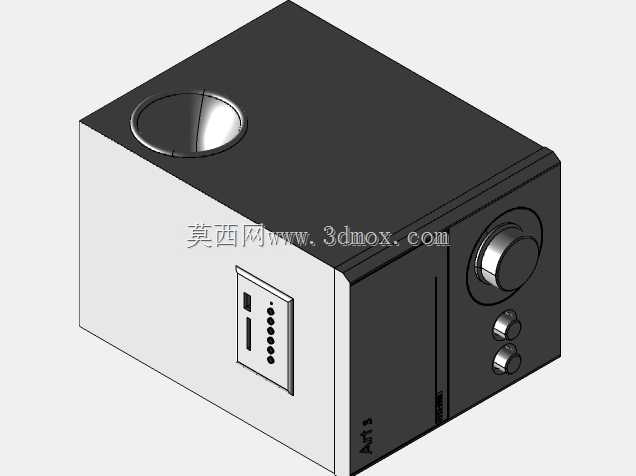

这套桌面音频设备的结构设计，首先围绕近场聆听的使用场景做了尺寸边界约束，主低音箱体采用立方体构型，边长控制在180mm区间，放置于桌面下方或显示器旁的闲置区域时，不会挤占键盘、鼠标的操作空间，两侧卫星箱单只尺寸控制在90mm×120mm×100mm区间，可直接放置于桌面两侧或显示器支架旁，箱体底部预留1.5mm高度的防滑脚垫安装位，避免播放低频信号时箱体与桌面产生共振异响。功能布局上，主箱体正面集成了大尺寸低音调节旋钮、音量调节旋钮，旋钮采用金属包边加防滑纹理设计，调节阻尼控制在0.15N·m区间，操作时不会出现过松打滑或过紧卡顿的问题，旋钮旁预留了状态指示灯的透光位，工作状态下可通过柔光提示设备运行状态，主箱体顶部设置了功能按键区，集成电源开关、输入切换、曲目控制等按键，按键采用下沉式设计，按键行程控制在1.2mm，误触概率大幅降低。主箱体侧面开设倒相孔，倒相管长度经过声学仿真计算，可拓展低频下潜深度，避免小箱体带来的低频浑浊问题，卫星箱采用全频扬声器单元，单元安装位做了密封止口设计，减少声短路带来的中频损耗。外观设计上采用哑光黑为主色调，卫星箱侧面加入红色装饰条作为视觉点缀，避免全黑外观过于沉闷，箱体所有棱边做R3圆角处理，既提升了握持搬运时的安全性，也减少了注塑成型时的应力集中问题。结构装配层面，主箱体采用前后壳扣合加螺丝固定的方式，螺丝孔位全部隐藏于脚垫和背面标签下方，保证外观面无外露螺丝，提升整体质感，扬声器单元采用环形密封泡棉压紧固定，既保证气密性，也能缓冲单元工作时的振动传递，内部PCB板安装位预留了走线槽，电源线、音频输入线的走线都做了卡位固定，避免运输过程中线材晃动碰擦内部元件产生异响。这套结构设计可直接用于桌面办公、家用影音场景的产品开发，所有安装位的尺寸公差都控制在±0.1mm区间，可直接适配现有通用扬声器单元、电位器、接口组件的选型，无需额外开模调整即可完成样机装配验证。
