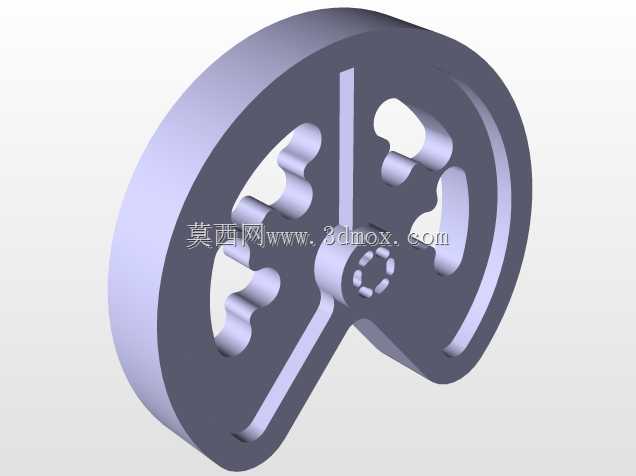

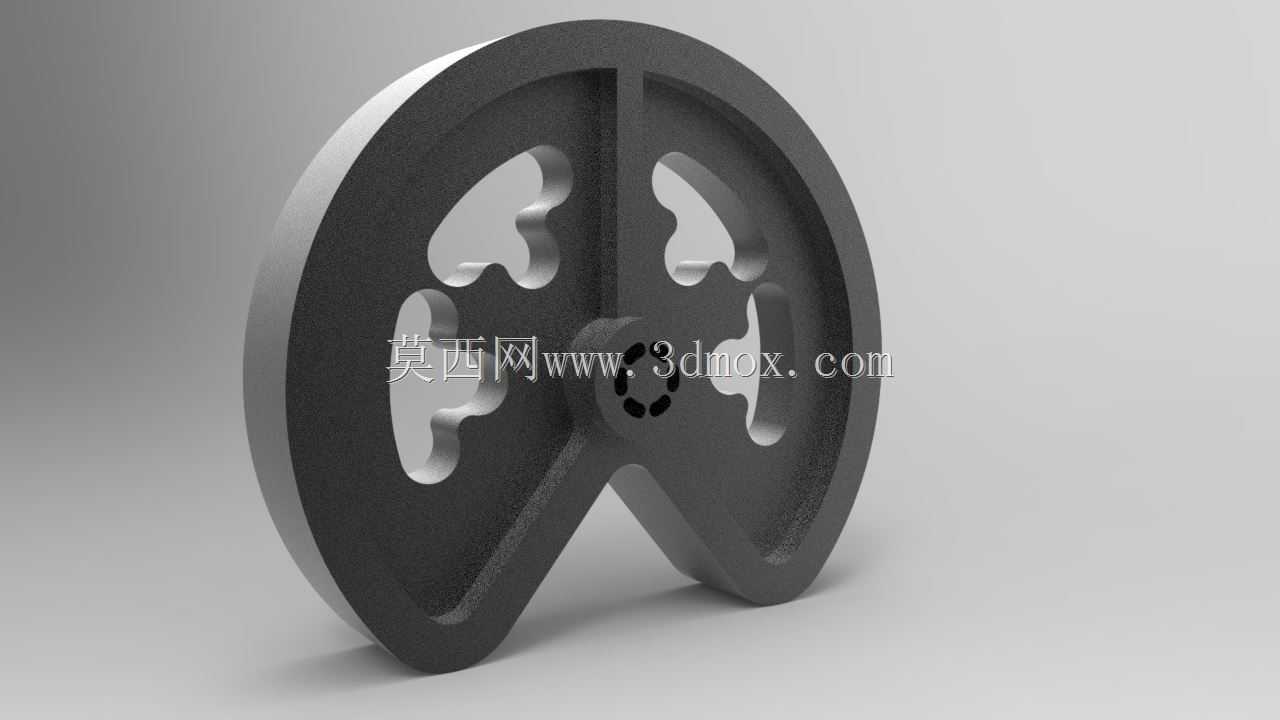

辐条式镂空飞轮机械结构设计

　　在各类需要平稳转速输出的动力传动系统中，飞轮始终是保障工况稳定的核心回转部件，这类辐条式镂空结构的飞轮，常被应用在中小型内燃机、冲压设备的惯性储能单元、小型发电机组以及部分试验台架的惯量匹配模块中，区别于实心轮盘的厚重结构，这种镂空辐条设计在保证足够转动惯量储备的前提下，大幅削减了轮体自身的无效重量，降低了主轴启动阶段的扭矩负载，也减少了回转过程中的风阻损耗。从实际功能层面看，飞轮的核心作用是储存动力冲程输出的多余动能，在非做功冲程阶段释放能量，带动曲轴连杆机构越过止点，维持输出轴转速的均匀性，同时也能缓冲传动链路里的瞬时冲击载荷，避免转速骤升骤降对后端齿轮、轴承等部件造成疲劳损伤。这款飞轮的设计思路围绕惯量匹配与轻量化的平衡展开，

　　轮缘部分保留了足够的厚度与质量占比，因为转动惯量与质量分布半径的平方成正比，将更多质量集中在轮缘区域，能在相同整体重量下获得更高的惯量储备，相比同直径实心轮，这种结构的惯量损失控制在8%以内，整体重量却能降低35%左右。辐条部分采用了对称式的异形镂空构型，每根辐条的截面做了等强度优化，从轮毂连接处到轮缘衔接处，截面厚度随受力弯矩的变化平滑过渡，避免应力集中在辐条根部，同时镂空的型腔也方便装配过程中的吊装对位，日常运维时也能透过镂空区域观察后端密封件、轴承的运行状态。轮毂位置设计了均匀分布的螺栓连接孔，用于和输出主轴的法兰盘刚性连接，孔位的位置度公差控制在0.02mm以内，保证装配后轮体的端面跳动与径向跳动满足高速回转的精度要求，

　　避免运转过程中产生额外的振动载荷。安装边界方面，轮体的轴向厚度需要匹配主轴法兰的安装空间，轮缘的外圆直径要预留足够的安全间隙，避免回转过程中与周边的防护罩、管路部件发生刮碰，轮毂内孔的配合公差通常选用H7/k6的过渡配合，加上连接螺栓的预紧力，保证大扭矩传递过程中不会出现轮体与主轴的相对滑移。实际选型应用时，需要根据系统的转速波动允许范围、后端负载的冲击特性计算所需的飞轮转动惯量，再对应匹配轮缘的厚度、外径尺寸，这款镂空结构的飞轮尤其适合对设备整体重量有要求的移动式动力单元，比如小型便携发电机组、移动式冲压设备等场景，在满足储能稳速要求的同时，不会给设备整体带来过多的额外负重。

　　轮体的材质通常选用灰铸铁或者球墨铸铁铸造后经时效处理消除内应力，再进行机加工保证各配合面的精度，辐条与轮缘、轮毂的衔接位置都做了圆角过渡，避免铸造应力集中导致的轮体开裂，高速回转场景下使用前还需要做动平衡校验，在轮缘的指定位置去重，将剩余不平衡量控制在允许范围内，防止运转时产生异常振动损坏主轴轴承。
