外燃式斯特林动力装置结构展示

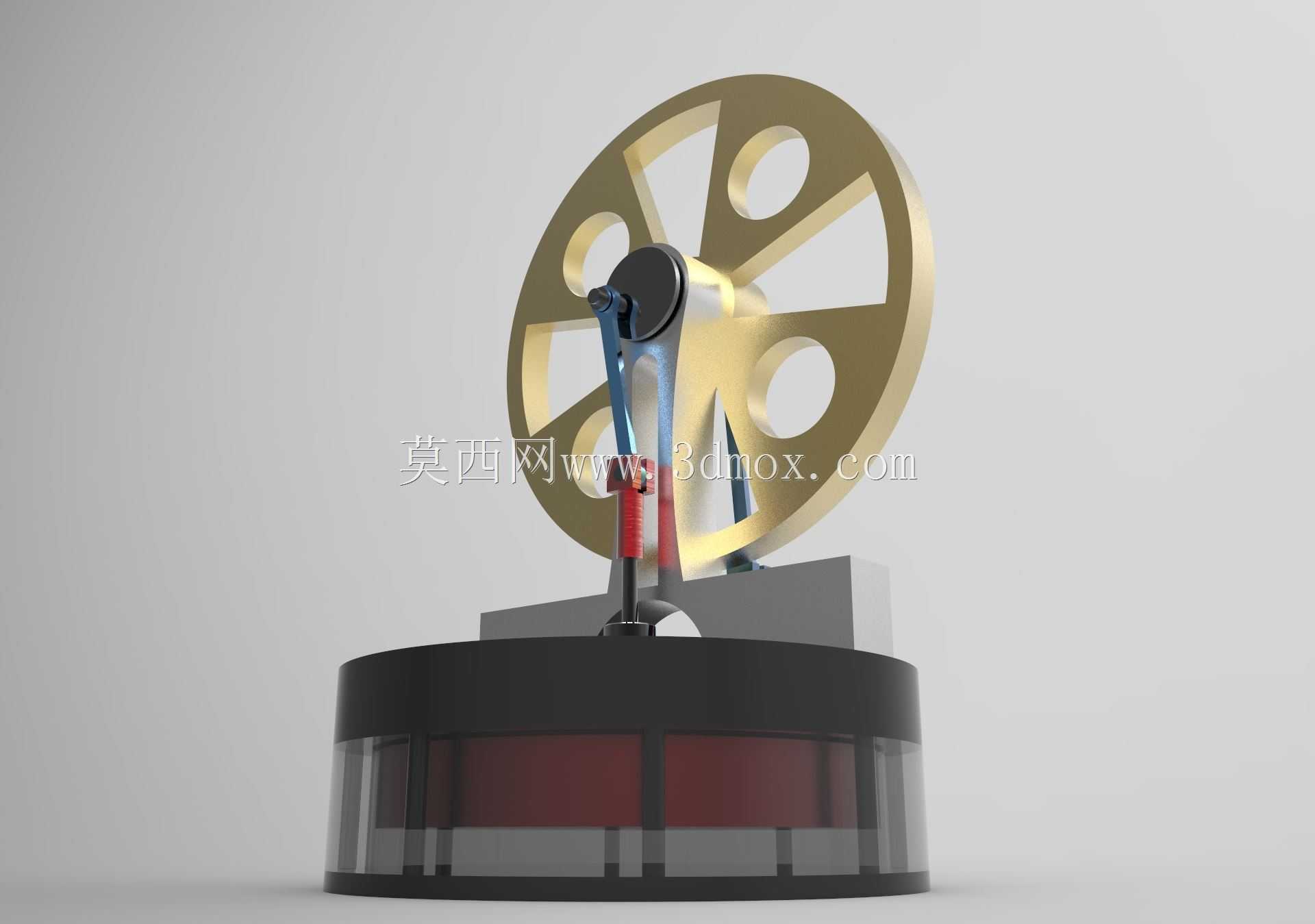

　　这套外燃式动力装置的三维结构，完整还原了斯特林循环热功转换的核心传动逻辑，可直接用于教学演示、原理验证类场景的结构参考，也能为小型余热回收动力单元的初期方案设计提供结构参照。不同于内燃机依赖缸内爆燃做功的逻辑，这套装置依靠封闭腔体内工质的受热膨胀、遇冷收缩形成压差，推动动力活塞往复运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，整套传动链没有复杂的配气正时结构，运动部件的摩擦副数量远少于同功率等级的内燃机，运行过程的振动与噪音控制表现更优。从结构布局来看，装置底部为圆柱形的冷热端换热腔体，下半段透明壳体对应冷端散热区域，内部预留了散热翅片的安装空间，可通过自然对流或者外接水冷回路带走工质压缩过程释放的热量；

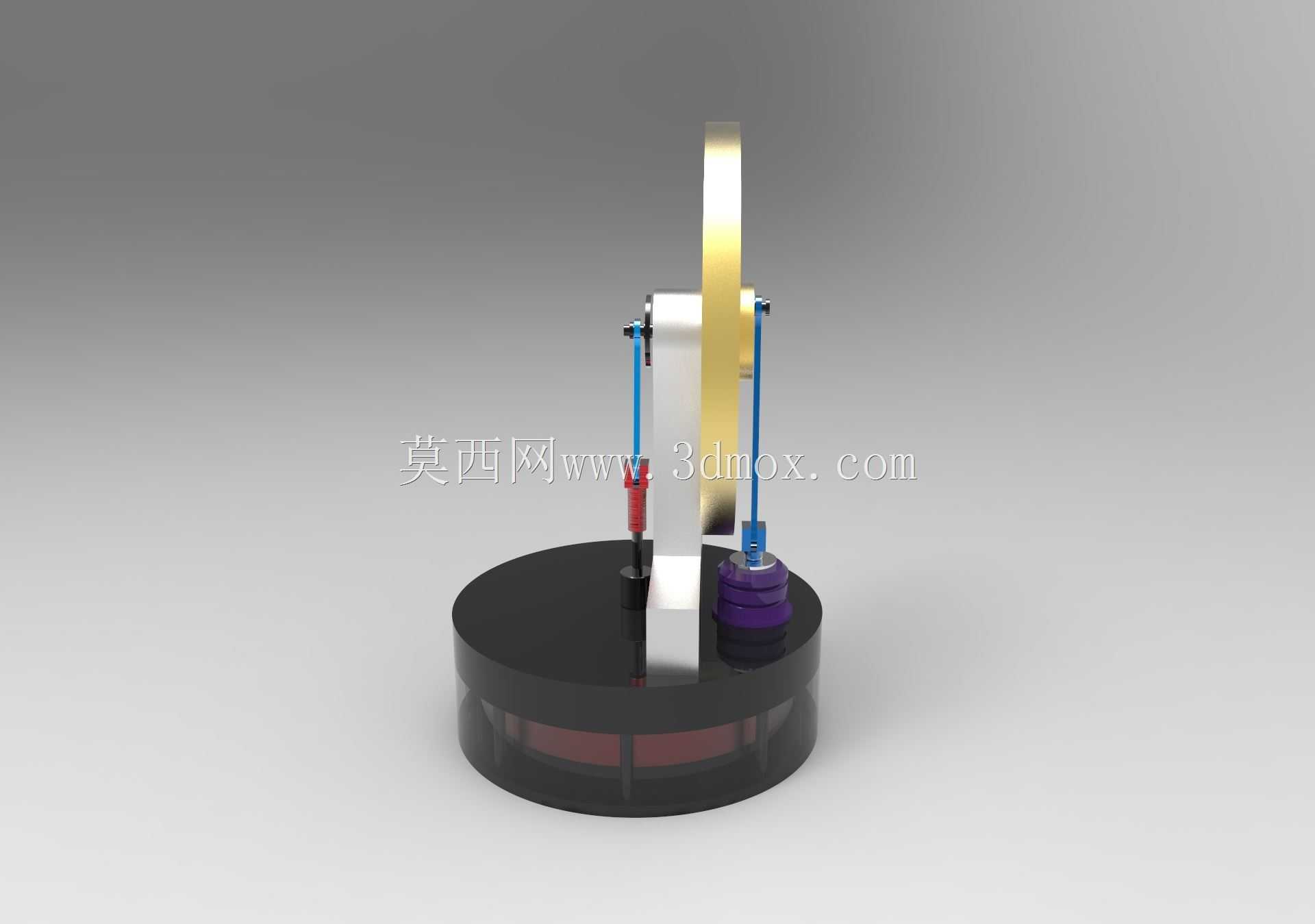

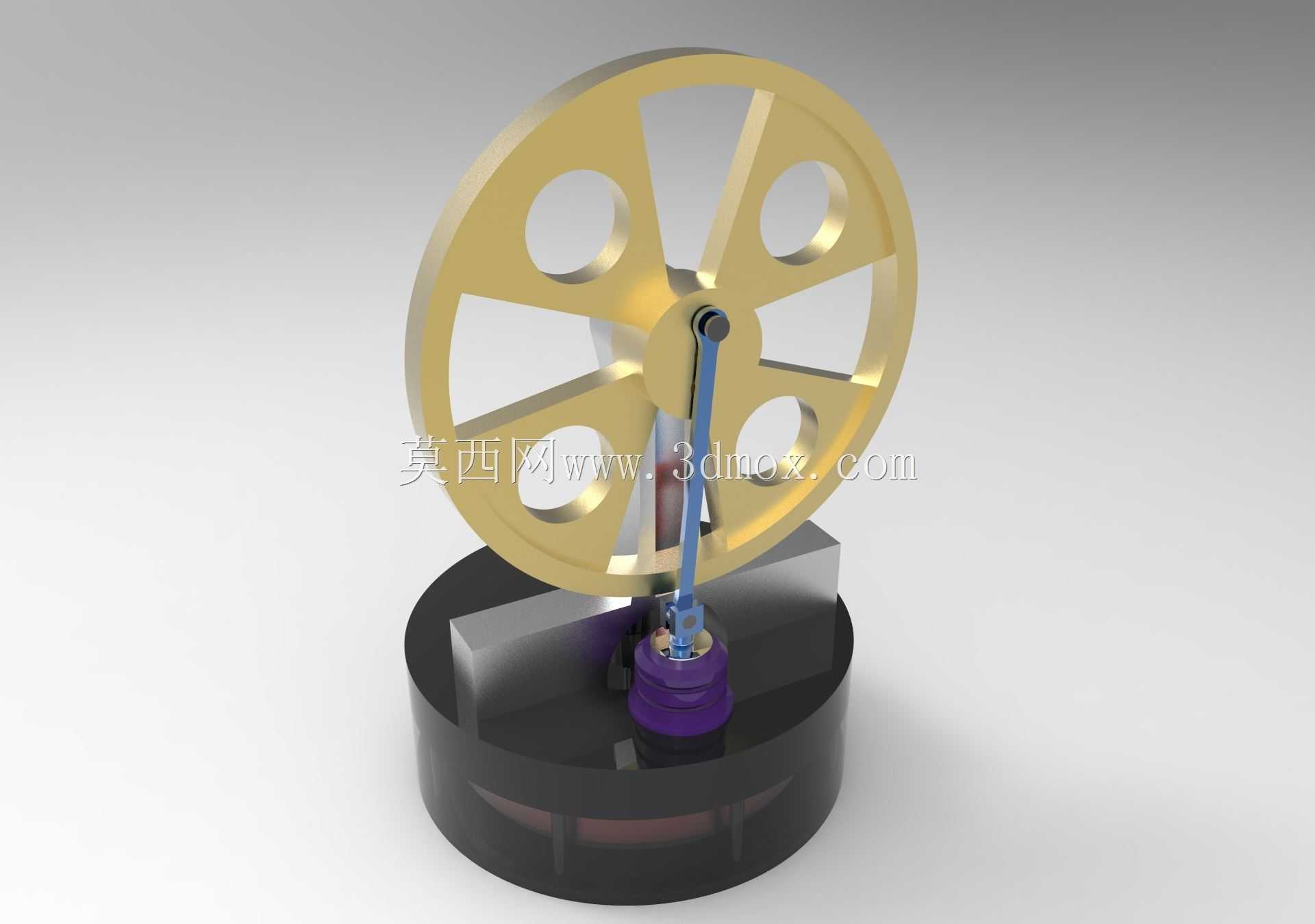

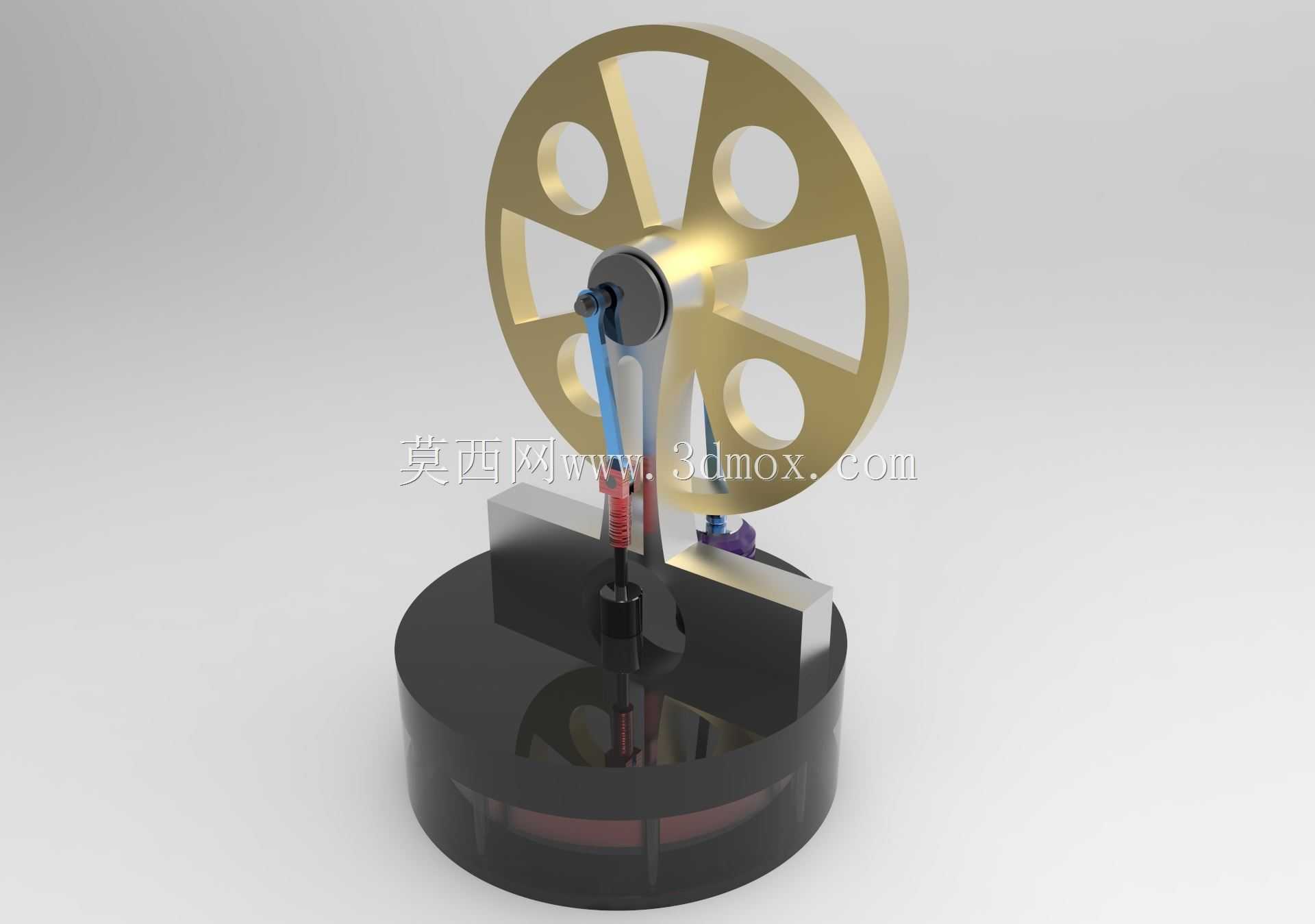

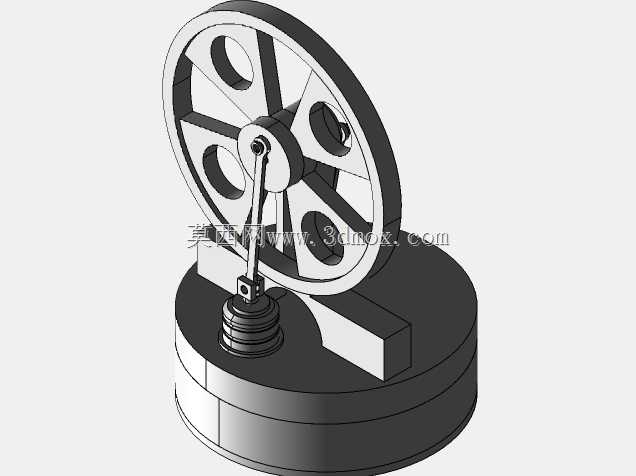

　　上半段的深色基座为热端换热区，可直接对接外部低品位热源，无论是工业余热、太阳能集热还是生物质燃烧产生的热量，都能作为装置的动力输入源，适配分布式小型供能、偏远地区离网发电、科普教具等多类场景的动力需求。上部的大直径轮盘为储能飞轮，轮盘上开设的多个圆形镂空并非单纯的装饰设计，一方面是为了在保证轮体转动惯量的前提下降低整体自重，减少启动阶段的动力损耗，另一方面镂空结构可在轮盘转动时带动周边空气流动，对下方的传动连接部位起到辅助风冷散热的作用，避免曲柄连杆铰接点长时间运动出现过热卡滞。传动部位的曲柄连杆采用偏心铰接设计，动力活塞与配气活塞的运动相位差严格匹配斯特林循环的时序要求，建模过程中对各铰接点的配合间隙做了工程化预留，

　　既保证运动过程无干涉卡滞，也不会因间隙过大导致封闭腔体工质泄漏，影响循环效率。整套装置的安装边界以底部圆形基座为定位基准，基座底部预留了三个均布的安装孔位，可直接固定在实验台架或者配套支架上，不需要额外设计复杂的转接结构；整体外廓尺寸适配常规桌面级实验场景，飞轮转动范围的安全边界做了充分预留，转动过程中不会与周边的安装架、外接管路产生运动干涉。在设计思路上，这套结构优先保证了原理展示的直观性，所有传动部件都没有做额外的外壳封装，观察者可以直接看到热功转换到动力输出的完整运动过程，用于教学场景时能让学习者快速理解斯特林循环的运动逻辑；同时各部件的连接都采用了快拆式的结构设计，换热腔体、活塞组件、飞轮机构都可以单独拆卸，

　　方便调整冷热端温差参数、更换不同转动惯量的飞轮，验证不同工况下的动力输出特性。对于从事小型动力装置研发的结构工程师而言，这套模型的传动配合参数、冷热端布局逻辑可以直接复用在低品位余热回收动力单元的方案设计中，尤其是针对工业场景中大量存在的100-300℃低品位余热，这类外燃式动力装置不需要对热源品质做额外提升，就能实现热能到机械能的转换，再搭配小型发电模块即可完成余热回收发电，相比传统的 ORC 循环系统结构更简单，维护成本更低，适合小功率等级的分布式能源回收场景。建模过程中对所有运动部件的行程做了限位校核，活塞的上下止点位置、曲柄的转动角度范围都经过运动仿真验证，不存在运动死点，飞轮的转动惯量经过匹配计算，可保证装置越过活塞运动的止点位置持续平稳运转，不会出现启动卡顿或者运转中途停机的问题。
