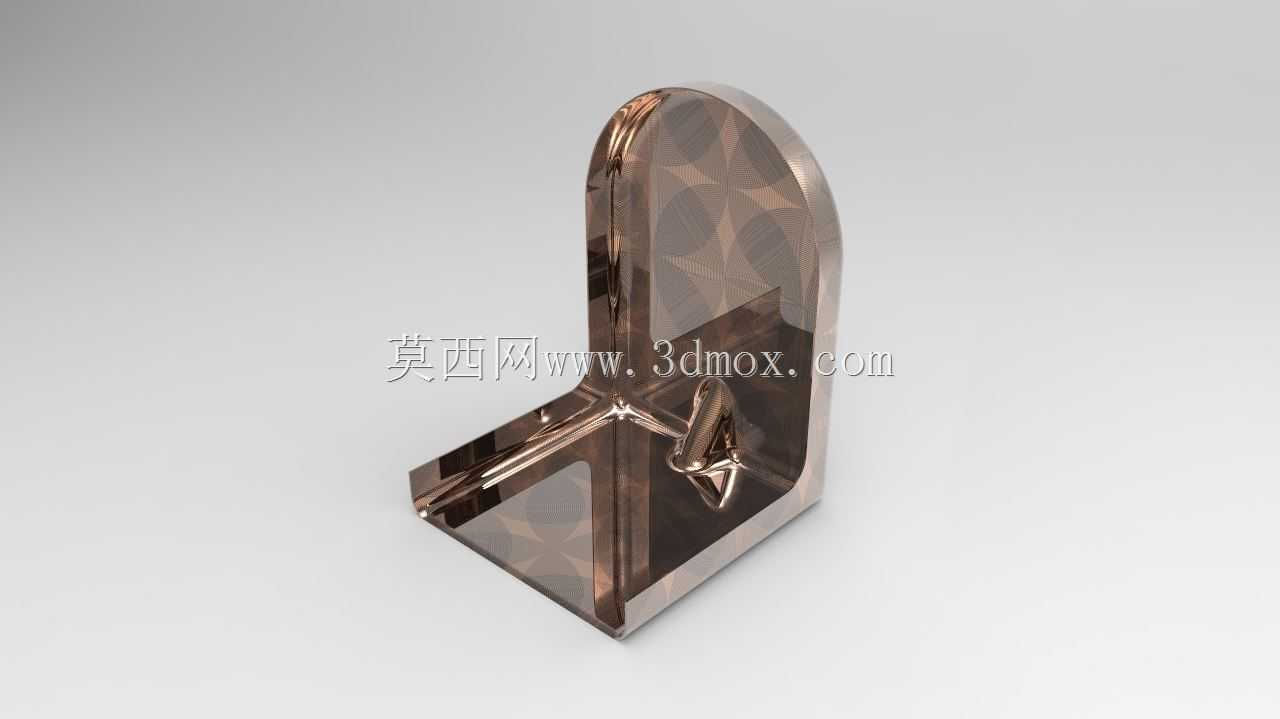

带加强珠结构L型直角支撑托架

　　在工业装配、小型设备定位、工装辅具搭建的场景里，这类L型直角支撑托架的使用频次极高，它不需要复杂的安装流程，靠自身垂直相交的两个基准面就能快速完成两个垂直方向构件的连接定位，相比焊接式的直角支撑，这类一体成型的托架不存在焊接应力变形的问题，长期承重下的形位精度保持性更好。从结构设计来看，这款托架在常规L型角撑的基础上，在转角受力集中区域增加了一体成型的珠状加强结构，这个加强结构不是后期粘接或者焊接上去的，是和托架本体一体成型的，建模阶段通过布尔运算将加强珠结构和转角区域的基体融合为整体，相当于在转角应力最大的位置额外增加了传力路径，当垂直安装面承受竖向载荷时，载荷不会全部集中在转角的折弯根部，

　　一部分力会通过加强珠结构分散到水平安装面的基体上，能有效降低转角处的应力集中系数，避免长期承重后转角处出现裂纹或者塑性变形。托架的两个安装面都做了平整处理，安装面的平面度控制在合理范围内，和被支撑构件贴合时不会出现局部间隙，安装时可以根据实际使用需求在两个安装面上加工对应的安装孔，不管是用螺栓紧固还是铆接固定，都能保证连接的可靠性。外形上托架的竖向支撑板顶部做了圆弧过渡处理，没有尖锐的棱角，一方面能避免安装调试过程中划伤操作人员，另一方面圆弧过渡也能减少顶部的应力集中，即使竖向板承受侧向的意外碰撞力，圆弧结构也能分散冲击力，不会出现尖角处崩裂的问题。从安装边界来看，这款托架的水平安装面和竖向安装面的宽度比例经过优化，

　　水平安装面的有效接触面积足够保证和安装基面的连接稳定性，不会因为水平支撑面过窄导致固定后出现倾覆力矩，竖向支撑板的高度可以满足常规小型构件的支撑高度需求，如果有特殊的高度需求，也可以在这个基础模型上调整竖向板的尺寸参数，不需要重新搭建整体结构。在实际使用场景中，这类托架可以用在小型电控柜内部的元件安装支撑、自动化设备的外围护板直角连接、小型工装的定位靠山、仓储货架的层板边角支撑等位置，相比普通的角铁支架，它的一体成型结构外观更规整，加强结构的存在让它的承重能力比同厚度的普通L型支架高出不少，不需要额外增加加强筋就能满足多数轻中载荷的支撑需求。建模过程中需要注意转角处的圆角过渡和加强珠结构的融合处理，不能出现结构上的锐角或者壁厚突变，

　　不然实际生产不管是采用注塑还是金属压铸、钣金折弯后焊接加强结构，都会在壁厚突变的位置出现缩孔或者应力集中的问题，这款模型的结构在转角处的壁厚是均匀过渡的，加强珠和基体连接的位置也做了顺滑的圆角处理，完全符合工程化生产的结构要求。另外托架的两个安装面的背面也做了对应的平整处理，不会因为加强结构的存在导致安装面出现凸起，保证安装时整个面都能和被连接件完全贴合，不会出现局部虚接的情况，在承受交变载荷的场景下，这种全贴合的安装方式也能减少连接螺栓的疲劳载荷，提升整个连接结构的使用寿命。
