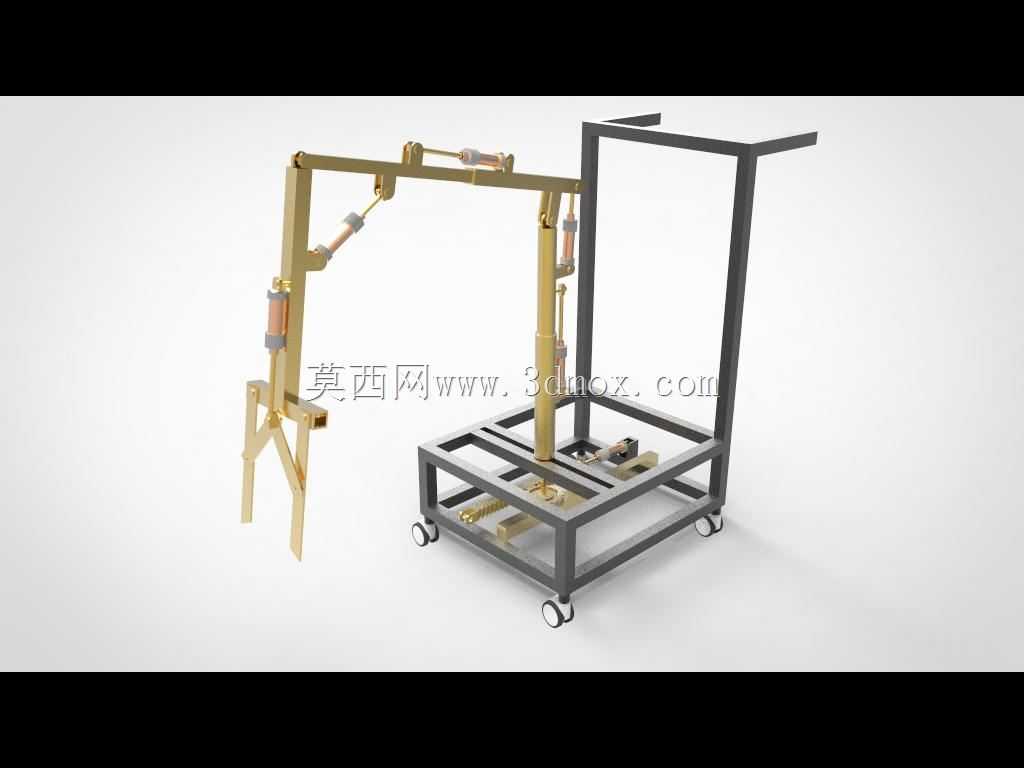

气动六轴物料搬运助力机械手结构

　　在离散制造车间的物料转运环节，这类多轴气动搬运设备的应用场景十分明确，主要覆盖机加工工位的毛坯上下料、装配线的部件转序、仓储区的成件物料短距离移载，尤其适合单批次重量在人力搬运负荷上限附近、搬运频次高且需要精准对位的作业场景，相比纯人工搬运能大幅降低作业人员的腰肌劳损风险，相比大型重载工业机器人又具备部署灵活、投入成本低、无需复杂编程调试的优势。从实际用途来看，该设备本质是气动助力平衡吊的六轴衍生结构，核心作用是抵消被搬运物料的重力，让作业人员仅需施加极小的操作力，就能完成物料的升降、回转、平移、姿态调整动作，末端的夹爪结构针对规则棒料、框类工件做了适配，可稳定夹持对应形态的工件完成跨工位转运，作业半径覆盖带脚轮的机架周边环形区域，适合在车间通道狭窄、设备布局紧凑的生产单元内使用，不需要固定打地基安装，依靠底部带刹车的脚轮就能完成工位转移，适配多工位轮流作业的柔性生产需求。

　　从功能特性上拆解，整套设备的动力源全部采用压缩空气，不需要布设强电动力线路，接入车间常规0.5-0.7MPa的压缩空气管网即可工作，气动回路自带平衡调压功能，可根据不同工件的重量实时调整气缸输出力，保证物料在升降过程中处于悬浮状态，不会出现下坠或上冲的失控情况；六轴的自由度配置分别对应底座回转、主臂俯仰、副臂俯仰、垂直升降、腕部回转、夹爪开合，每个活动关节都配置了阻尼调节结构，可根据作业人员的操作习惯调整关节转动阻力，避免臂架在空载状态下出现随意漂移的问题，臂架的所有气动管路都采用内嵌式布设，顺着臂架结构的内腔走线，避免车间作业过程中管路被工件剐蹭破损，也能减少管路积灰沾染切削液的问题。

　　设计思路上，整套结构优先考虑了车间作业的可靠性与易维护性，臂架主体采用矩形钢管焊接成型，焊接后做去应力退火处理再加工安装基准面，避免长期负载出现结构变形；气动元件全部采用工业通用标准规格，气缸、接头、调压阀都可直接采购市面常规型号替换，不需要定制特殊备件，降低后期维护成本；机架部分采用框架式方管焊接结构，底部配置四个带刹车的万向脚轮，机架内部预留了气动三联件、储气罐的安装空间，既可以稳定支撑臂架的负载，也能通过脚轮快速转移作业位置，不需要像固定安装的助力吊那样做地面预埋；末端夹爪采用平行气动夹指结构，夹指表面做滚花处理增加摩擦力，针对不同外形的工件还可以快速更换夹指垫块，不需要拆解整个夹爪结构就能适配不同物料的夹持需求。

　　从安装边界与外形尺寸来看，整套设备收拢状态下的占地面积不足1.5平方米，可顺利通过车间常规1.8米宽的人行通道，臂架完全展开后的最大作业半径可达2.2米，垂直方向的作业行程覆盖从地面0.2米到1.8米的高度范围，可适配常规高度的机加工工作台、装配线线体以及仓储料架的取放料高度；安装时不需要做特殊的地面处理，只要将脚轮刹车锁定，调整机架底部的可调支撑脚接触地面保证机架水平，接入压缩空气检查各关节无漏气、动作顺畅即可投入使用，不需要复杂的校准调试过程；设备的最大额定负载适配50公斤以内的工件搬运，完全覆盖常规中小零件的工位转运需求，臂架在最大负载状态下的末端变形量控制在2毫米以内，可满足装配工位的精准对位要求，不会因为臂架下挠导致工件对位偏差。在实际建模过程中，所有转动关节的配合间隙都按照实际机加工的公差带做了预留，气缸的安装铰点位置经过运动仿真校核，保证臂架在全行程活动范围内不会出现机构死点，也不会出现气缸活塞杆受径向力的情况，延长气动元件的使用寿命，整体结构没有冗余的装饰性设计，所有结构件都服务于负载承载与动作实现的需求，完全贴合车间实际作业的使用要求。
