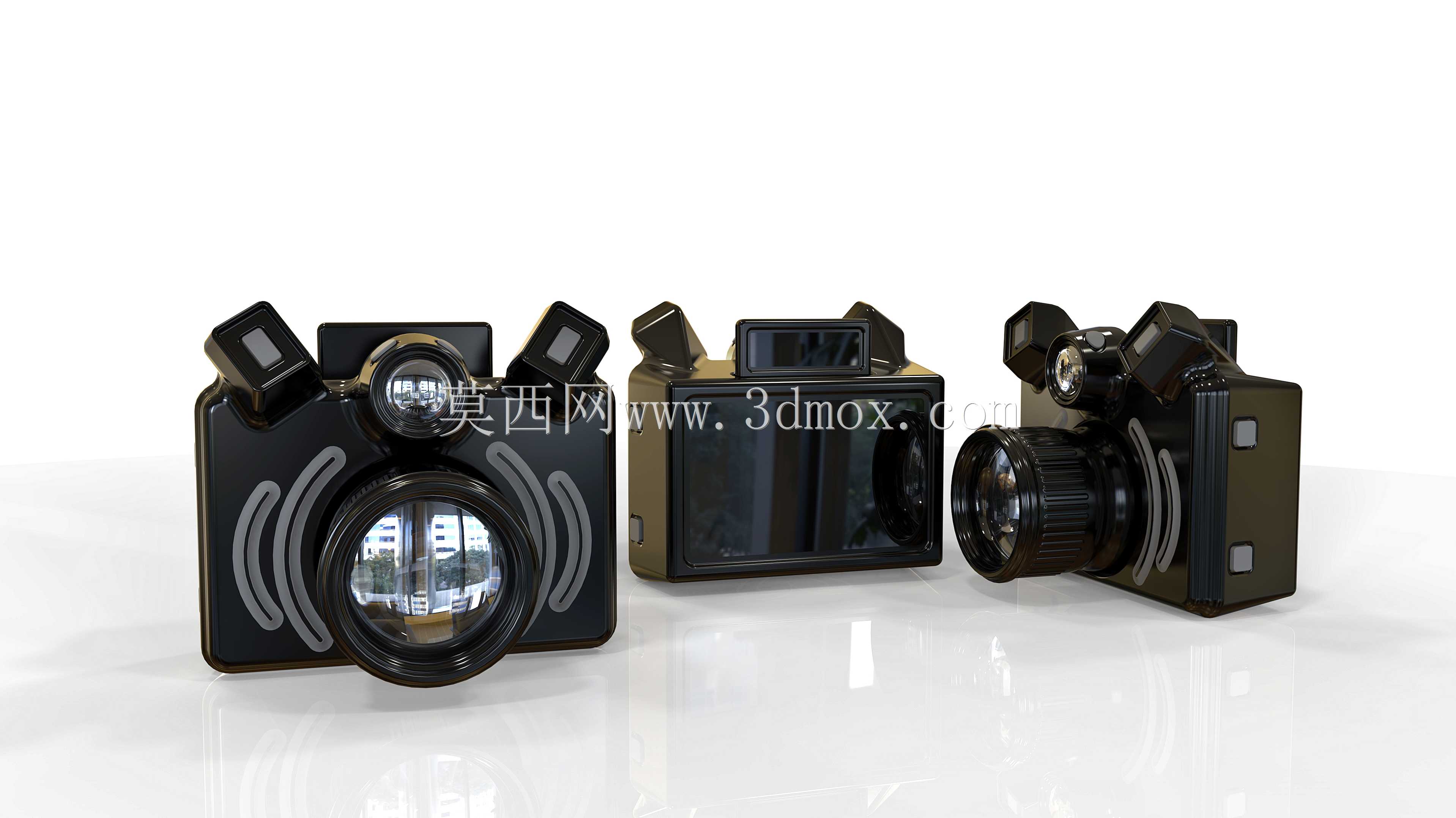

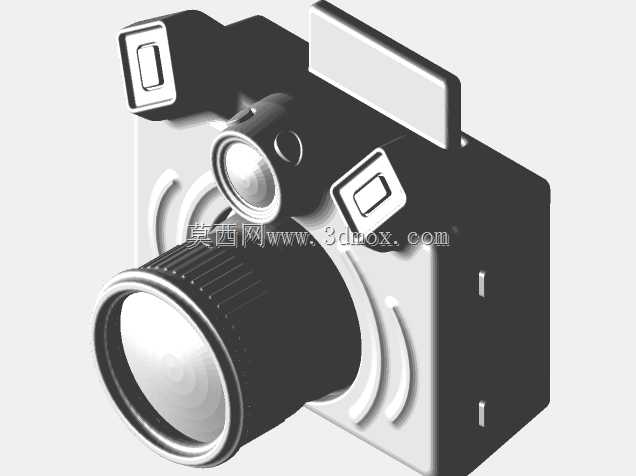

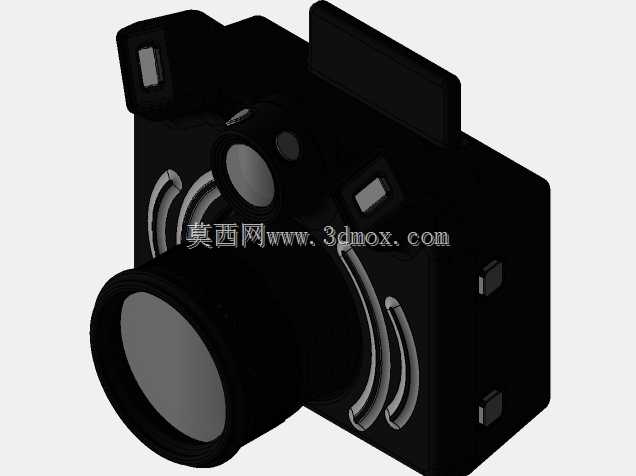

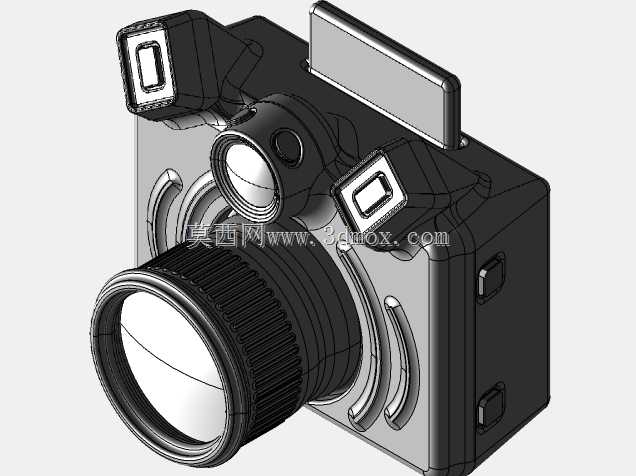

复古风格手持摄像设备外观结构设计

这款手持摄像设备的结构设计，首先围绕日常便携影像采集的核心场景展开，兼顾桌面陈列展示与手持操作的双重使用需求。从实际使用维度看，设备整体握持区域做了贴合手掌弧度的收边处理，机身主体采用方正切角的造型语言，既保证内部光学组件、存储模块、供电单元的排布空间，也避免手持时出现硌手的问题。镜头区域采用多层嵌套的结构设计，前端大口径镜头组预留了滤镜安装的螺纹接口，可根据拍摄场景需求搭配不同规格的光学附件，镜头周边的防滑纹理圈，方便使用者在佩戴薄手套的工况下也能顺畅调节焦距与光圈参数。机身顶部的取景模块做了可小角度翻转的结构设计，适配低角度、高位举升等不同拍摄姿态下的取景需求，两侧的功能按键采用凸起式布局，按键行程控制在1.2mm左右，按压反馈清晰，盲操作时可通过按键表面的凹凸纹理快速区分功能分区。设计过程中优先考虑了内部组件的安装边界，机身内腔预留了标准尺寸的图像传感器安装位，供电仓的尺寸适配常规规格的便携供电模块，各组件之间的走线槽做了圆角过渡处理，避免组装时线材被壳体锐边割损。机身外壳的壁厚控制在1.8mm，既保证壳体的结构强度，意外跌落时能吸收部分冲击能量保护内部精密光学元件，也不会过度增加整机重量，长时间手持拍摄不会产生明显的负重感。从装配逻辑上看，壳体采用前后壳卡扣加隐藏式螺丝的固定方式，后期维护拆解时不需要撬开外观面，能最大程度保持机身外观的完整性。镜头与机身的连接部位做了密封胶圈的安装槽位，可满足日常多尘、少量溅水环境下的使用防护需求，机身侧面预留的数据接口位置做了内凹设计，配套的防尘塞可在接口闲置时完全覆盖开口，避免灰尘进入接口影响数据传输稳定性。整体造型在复古外观的基础上，所有结构细节都围绕实际拍摄操作的人机工程学要求做了优化，没有为了造型牺牲操作便利性，各功能区域的布局符合普通使用者的操作习惯，握持时重心落在手掌中心位置，单手握持拍摄时不会出现头重脚轻的倾覆感。
