旋转式便携U盘外观结构设计方案

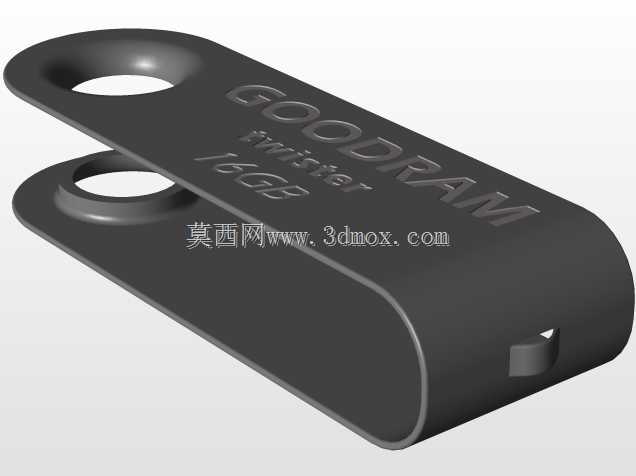

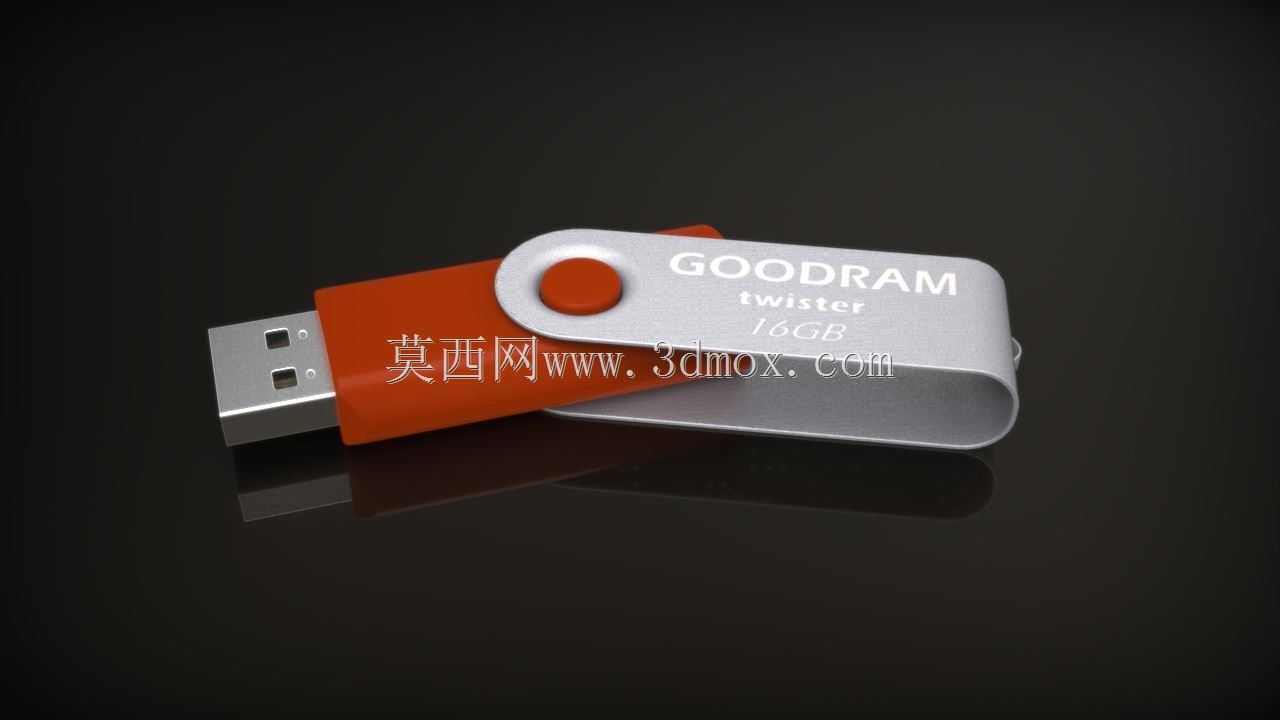

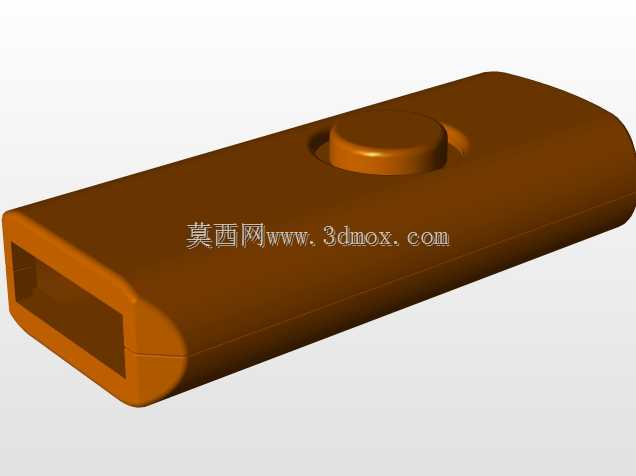

日常办公场景中，便携存储介质的结构可靠性直接影响数据携带的使用体验，这款旋转式U盘的结构设计，核心围绕无盖防丢、便携握持、接口防护三个实际使用痛点展开。从结构布局来看，产品采用金属旋转夹片作为主体承载结构，夹片一端通过铆接转轴与塑料存储主体连接，旋转阻尼经过调校，既可以顺畅转动实现USB接口的露出与收纳，又能在任意旋转角度保持定位，不会出现松垮晃动的情况，避免日常揣放时接口意外露出被刮蹭氧化。存储主体部分采用工程塑料注塑成型，内部预留标准USB公头的安装空间，PCB板与闪存颗粒的安装位做了限位筋设计，装配时不需要额外打胶即可实现固定，减少装配工序的同时，也避免胶体长期老化出现的元器件移位问题。旋转夹片采用锌合金压铸成型，表面做磨砂氧化处理，既提升握持时的摩擦力，减少从手中滑落的概率，也能在接口收纳状态时完全包裹住USB金属接头，避免口袋里的灰尘、毛絮、金属碎屑接触接口金手指，降低接触不良的故障概率。从安装边界尺寸来看，整体闭合状态下的长度控制在60mm以内，宽度20mm，厚度控制在10mm，和普通成年人大拇指的握持尺寸匹配，单手握持时就可以完成旋转开合、插拔接口的操作，不需要双手配合，适合在会议现场、机房调试等需要快速插拔的场景使用。夹片上预留的圆形凸点结构，一方面作为旋转定位的触感标识，用户不用目视就能通过触感找到旋转施力的位置，另一方面也作为装饰结构，和夹片表面的品牌标识区域形成视觉层次，避免纯平面金属片的单调感。接口部分的尺寸严格遵循USB2.0标准公头的尺寸公差要求，插拔时的松紧度适配市面上主流台式机、笔记本的USB母座公差范围，不会出现过紧插拔费力、或者过松容易脱落的问题。尾端的夹片缝隙预留了挂绳孔位，可以搭配挂绳挂在钥匙串、工牌挂带上，进一步降低丢失概率。整体结构没有多余的零散零件，除了转轴铆接点之外没有其他易损结构，长期反复旋转开合的疲劳寿命可以满足日常数万次使用的需求，塑料部分和金属部分的接缝做了错位止口设计，日常泼溅的少量液体不会直接渗入内部电路，提升日常使用的环境适应性。
