锁形创意U盘外观结构设计方案

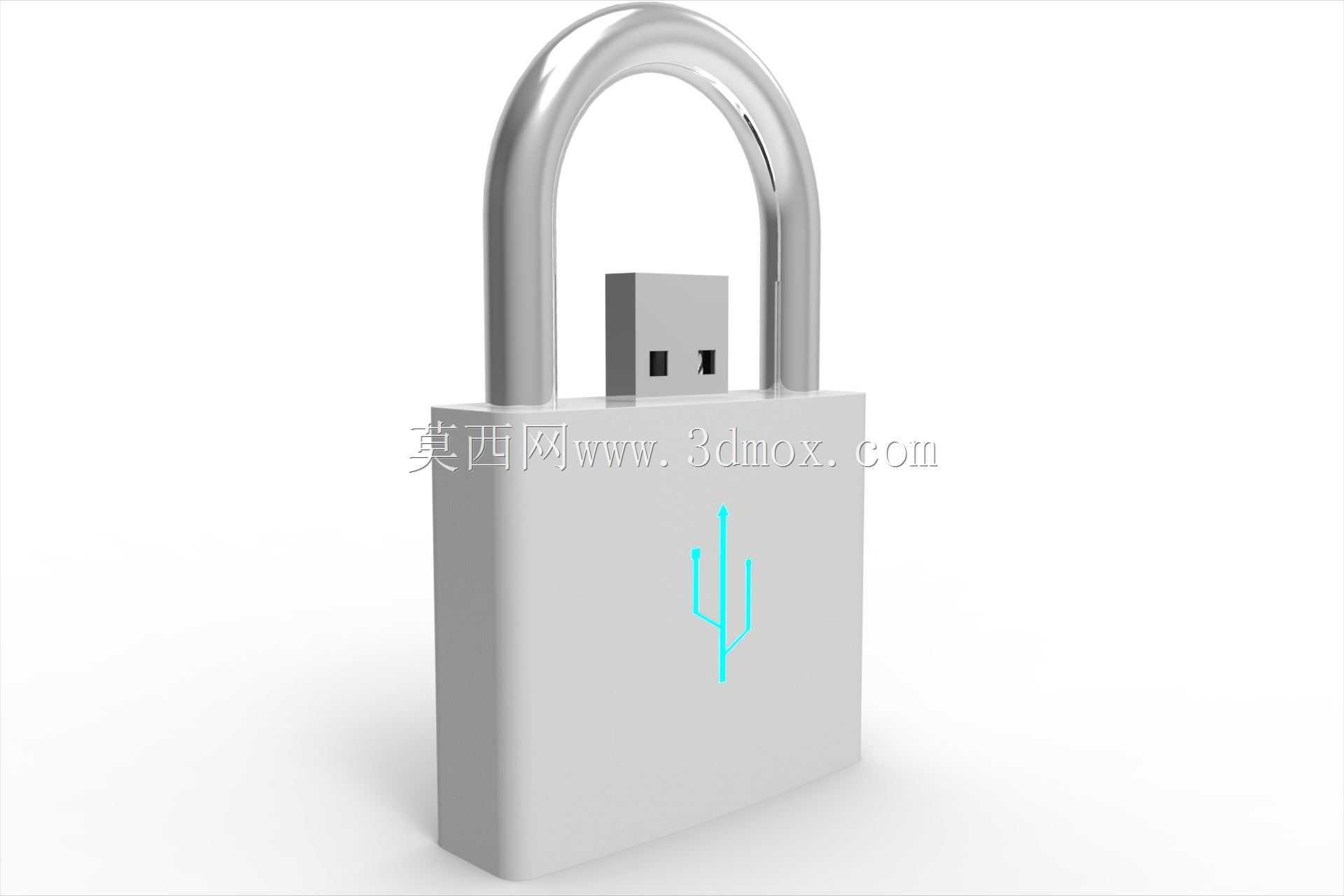

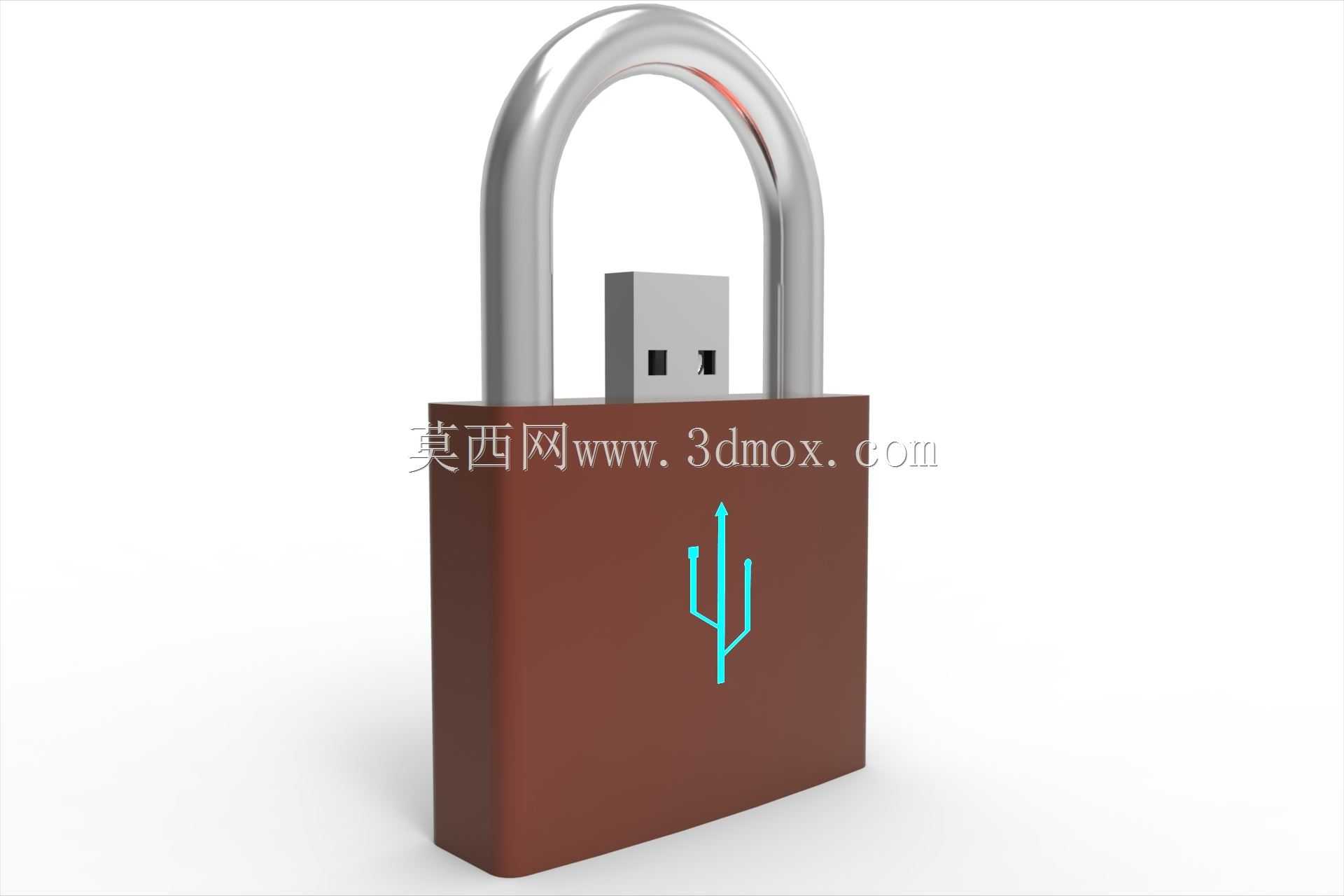

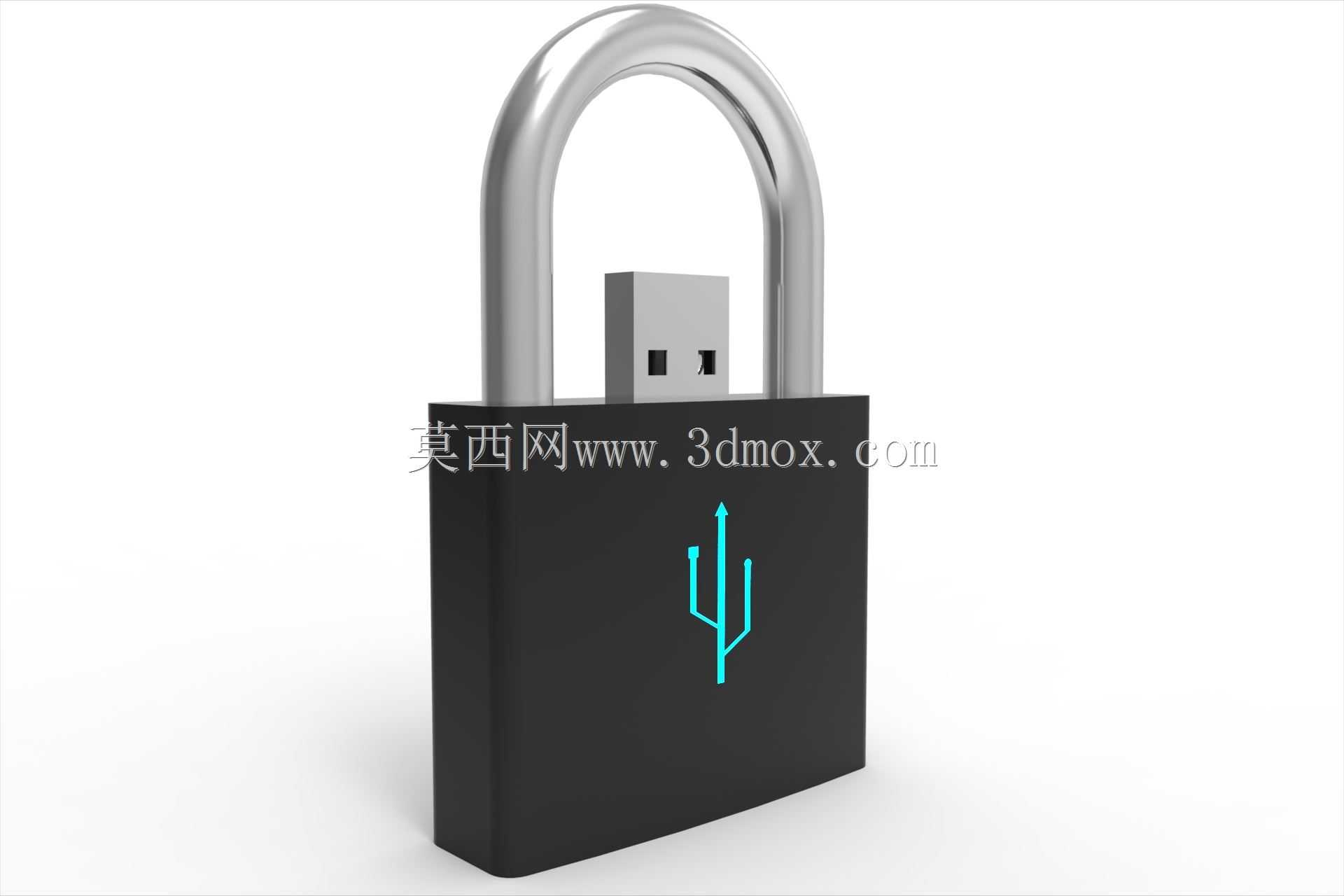

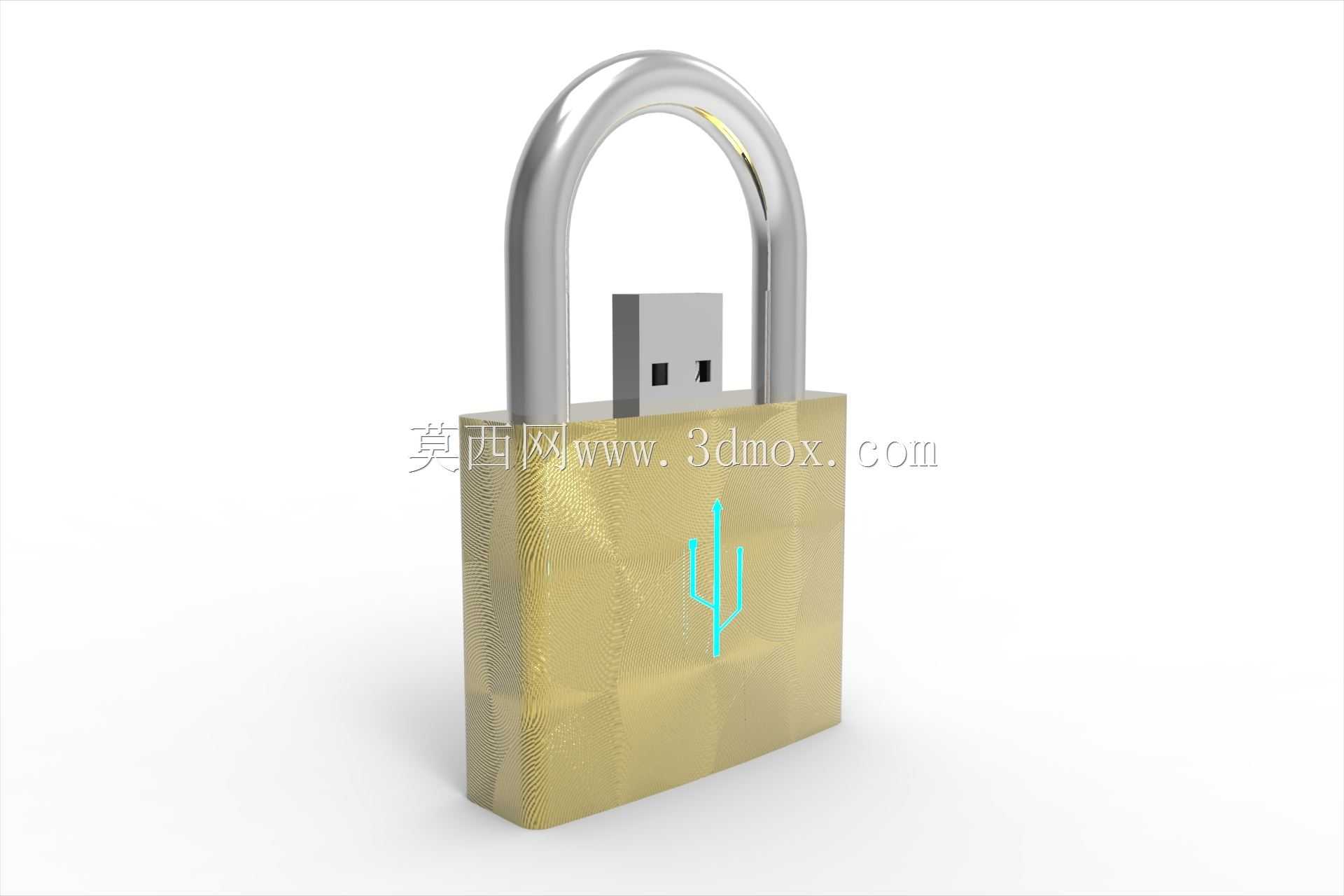

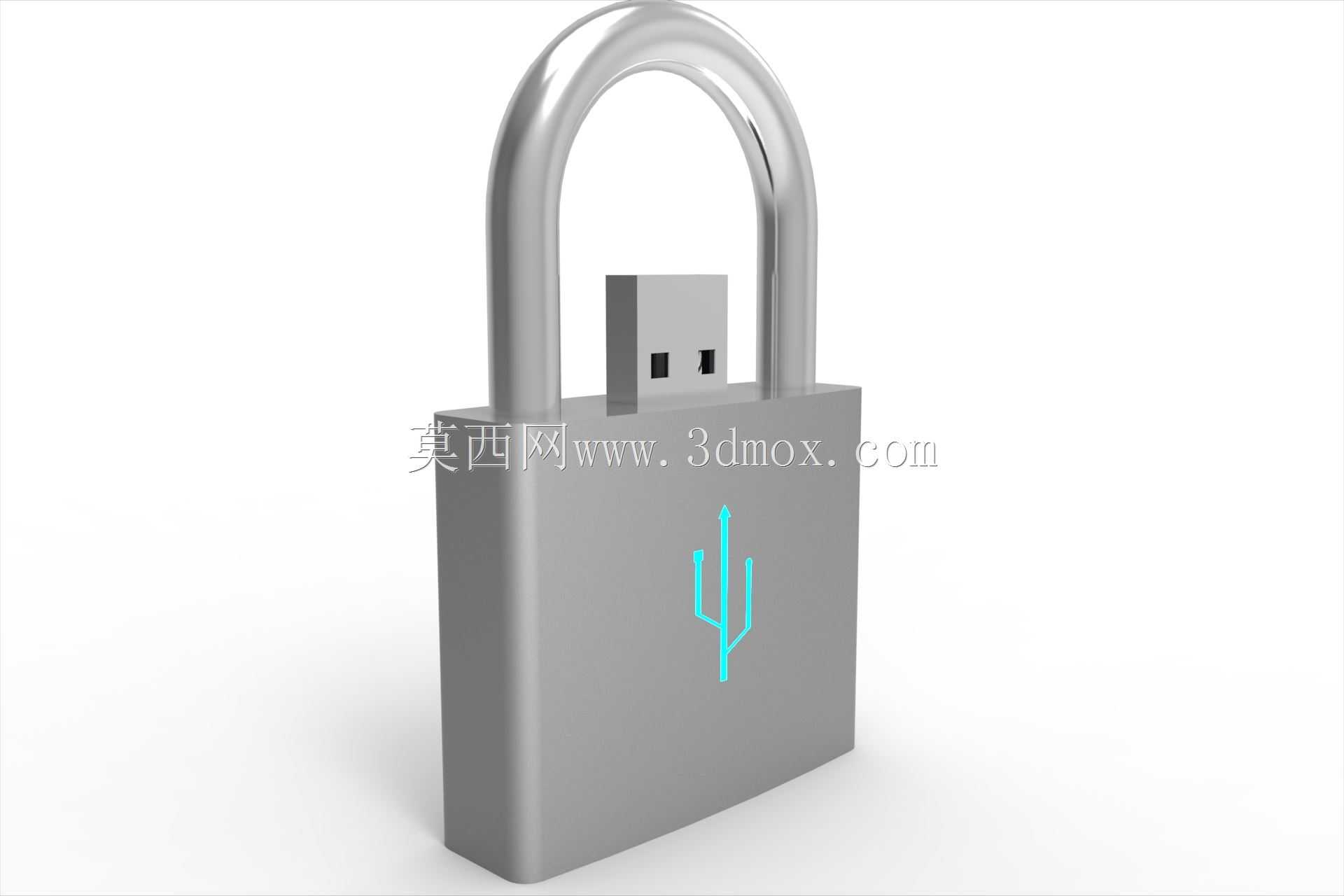

这款锁形创意U盘的设计，最初是面向商务涉密数据存储场景做的外观延伸，日常办公中不少从业者需要携带涉密项目资料、合同电子档往返于办公区与项目现场，普通U盘外观辨识度低，容易和同事的存储设备混淆，甚至在临时放置时被无关人员随意拿取，锁形的外观首先从视觉层面传递出数据安全防护的心理暗示，也能让使用者在一堆办公数码配件里快速定位到自己的存储设备。从结构设计层面看，整体外壳采用一体化金属压铸成型思路，外壳壁厚控制在1.2mm，既保证日常揣在口袋、钥匙串上携带时的抗挤压、抗摔性能，也不会因为外壳过厚导致整体重量超标，整机重量控制在18g左右，和普通金属挂锁的握持手感接近，不会给日常携带增加额外负担。锁梁部分没有采用传统挂锁的可转动开合结构，而是做了一体化固定的弧形过渡，一方面避免活动结构带来的装配间隙、长期使用松动的问题，另一方面弧形结构刚好可以穿过钥匙圈、背包挂扣，满足随身挂载的使用需求，锁梁的圆弧半径做了15mm的优化，既可以适配常规尺寸的钥匙环，也不会因为弧度过大导致整体外形冗余。USB接头部分采用隐藏式弹出结构设计，日常状态下接头完全收纳在锁形外壳内部，外壳对应接头的位置做了0.3mm的错位止口，不需要额外配备保护盖，就能避免日常携带时灰尘、毛絮进入接头触点造成接触不良，使用时只需要按压外壳侧面的防滑凸点，接头就会沿内部导轨滑出到位，滑动行程控制在12mm，刚好满足USB接口完全插入电脑端口的深度要求，不会出现插接过浅导致的数据传输中断。外壳正面的USB标识做了凹刻填荧光漆处理，即使在光线较暗的工位下插接设备，也能快速识别接口方向，避免反插损坏接头。从安装边界来看，整体外形尺寸控制在长52mm、宽24mm、厚12mm，和常规小号挂锁的尺寸一致，插入电脑USB端口时，外壳距离相邻接口的预留间隙有8mm，不会因为外形过宽遮挡相邻的USB接口，适配台式机、笔记本、车载中控等绝大多数带标准USB接口的设备。内部PCB板的固定采用外壳内侧的定位筋加卡扣结构，不需要打螺丝固定，装配时只需要将焊好存储芯片的PCB板沿定位筋推入，卡扣就会自动卡紧PCB板的定位缺口，抗振动性能满足日常携带的跌落、晃动要求，不会因为长期颠簸出现芯片虚接的问题。这种设计同时兼顾了数码产品的实用属性和创意外观的记忆点，既可以作为日常办公的便携存储工具，也能作为信息安全主题的商务伴手礼，在结构可靠性上完全满足日常高频使用的磨损要求，没有为了追求外观造型牺牲存储设备的核心使用性能。
