帕特里克希普扭锁结构三维设计

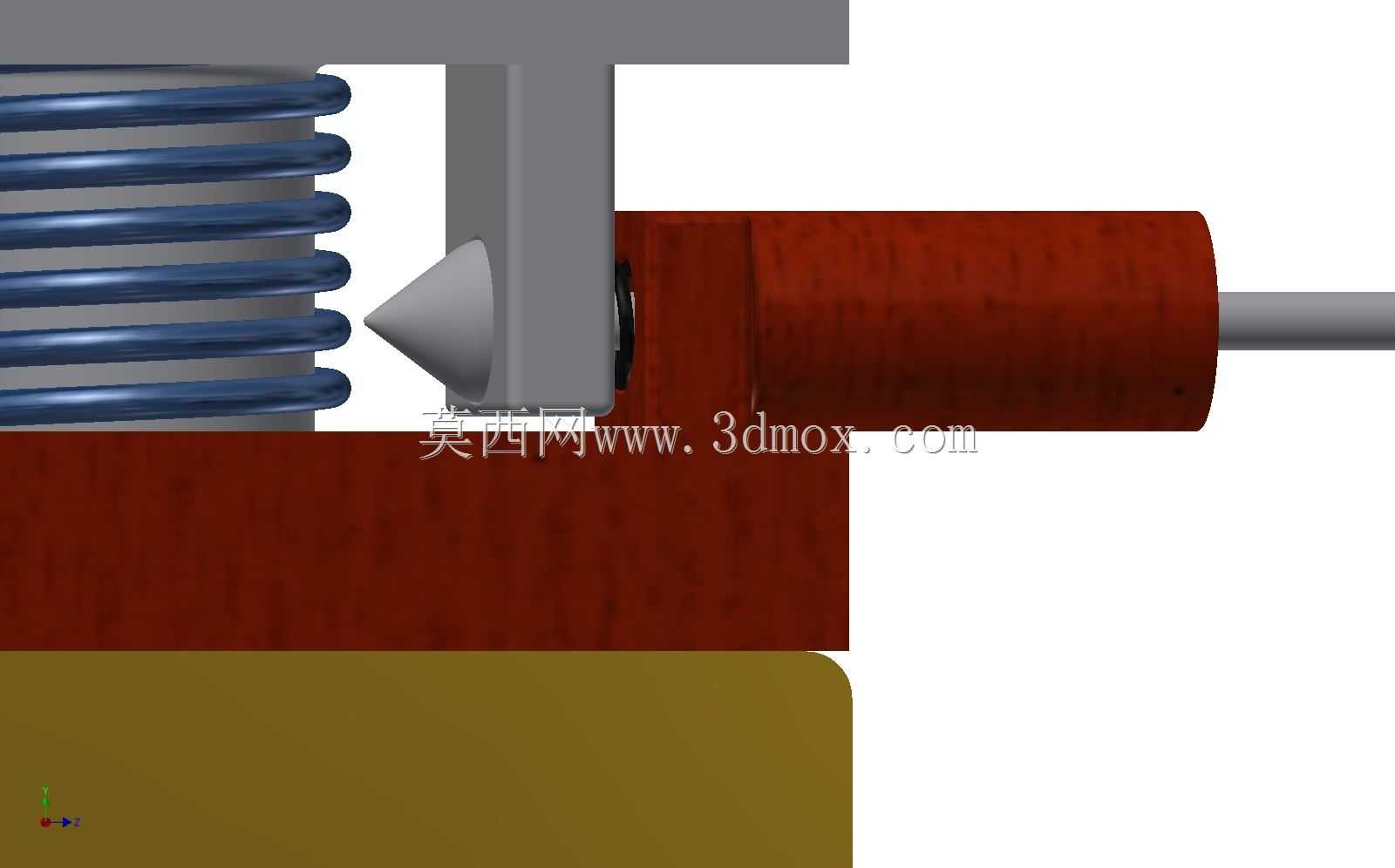

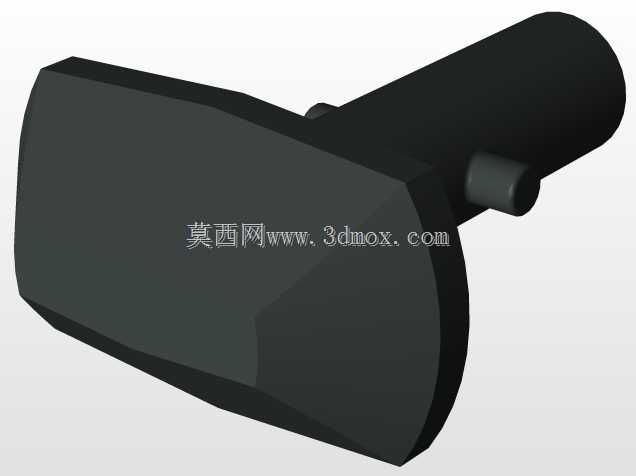

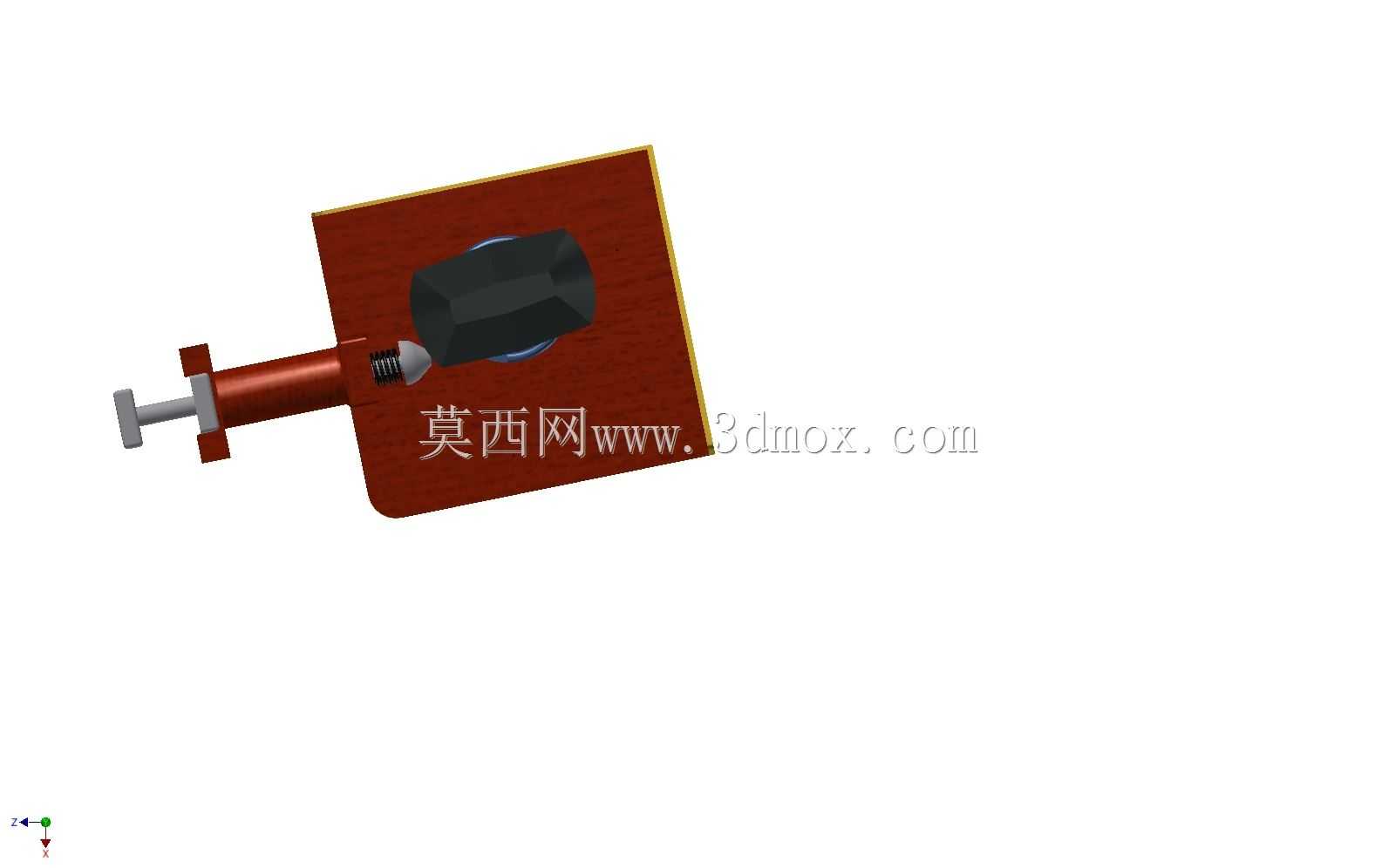

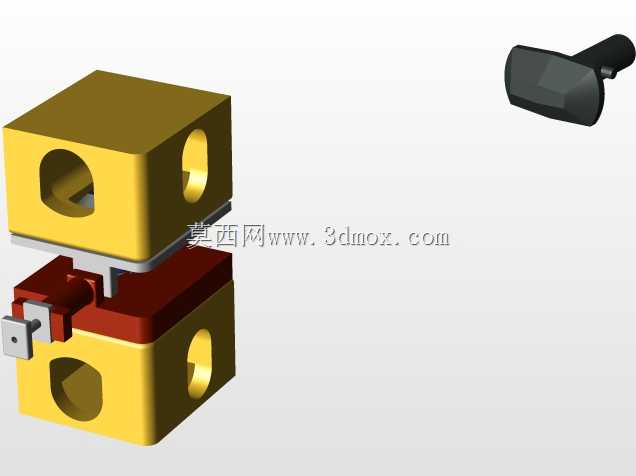

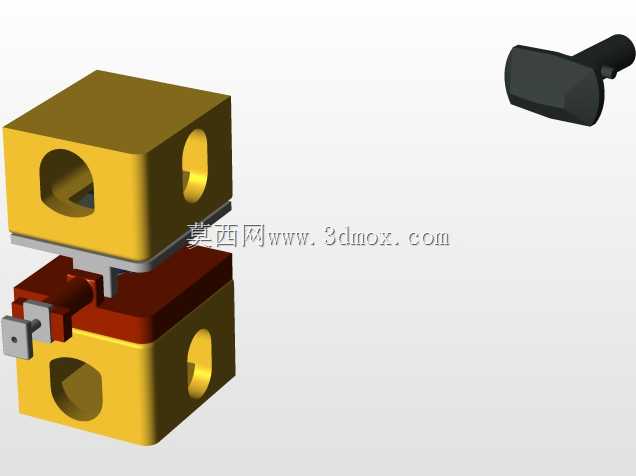

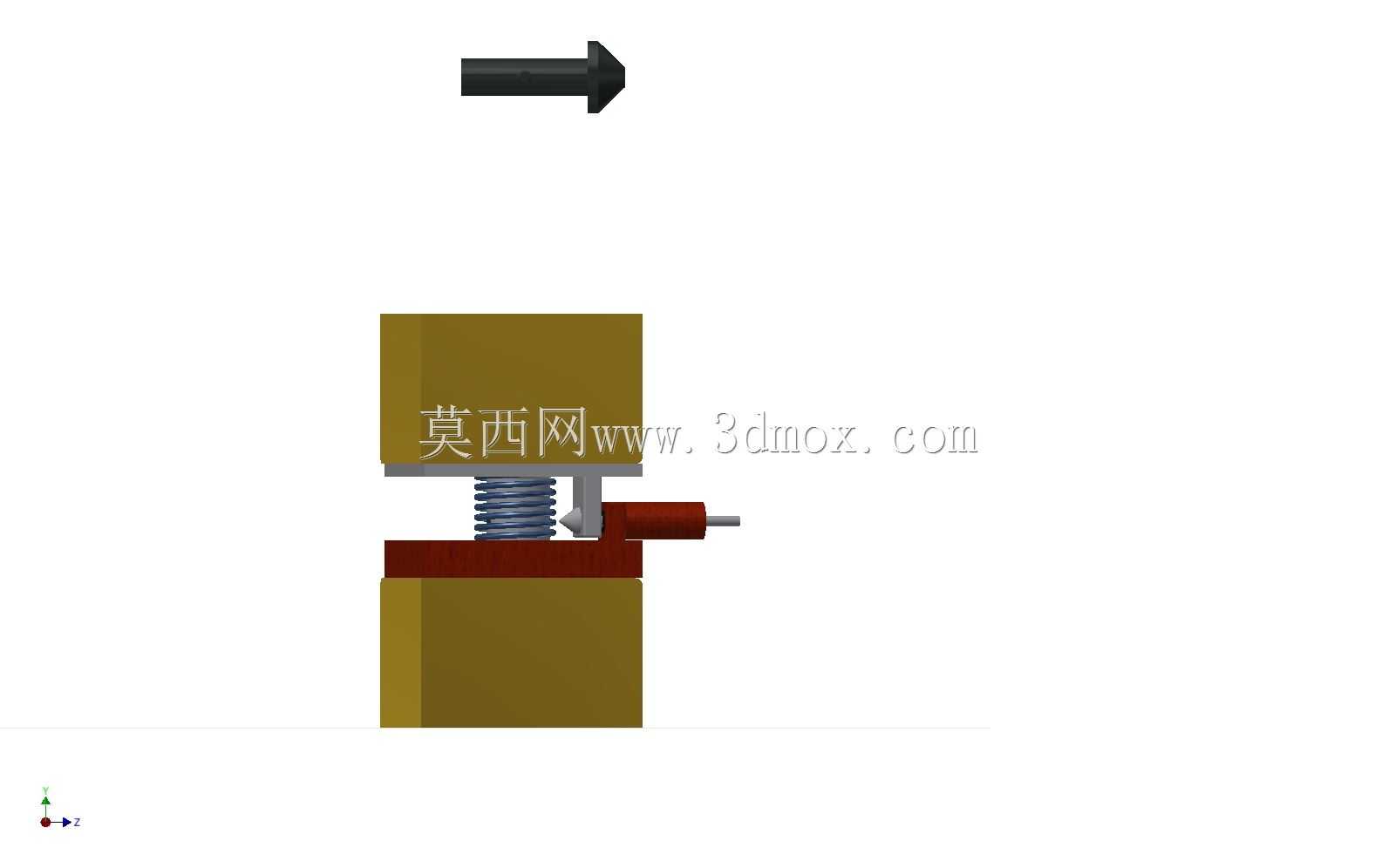

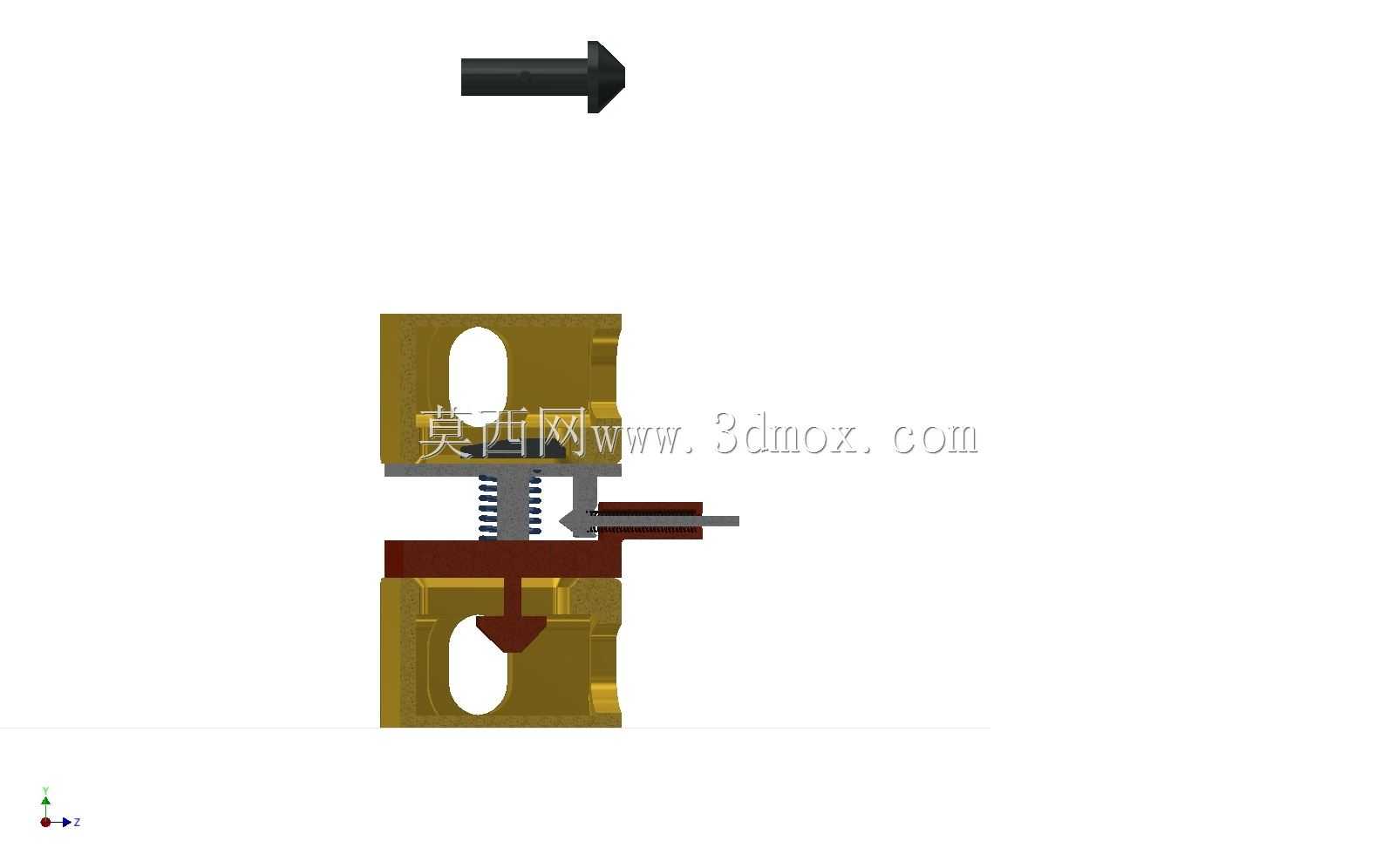

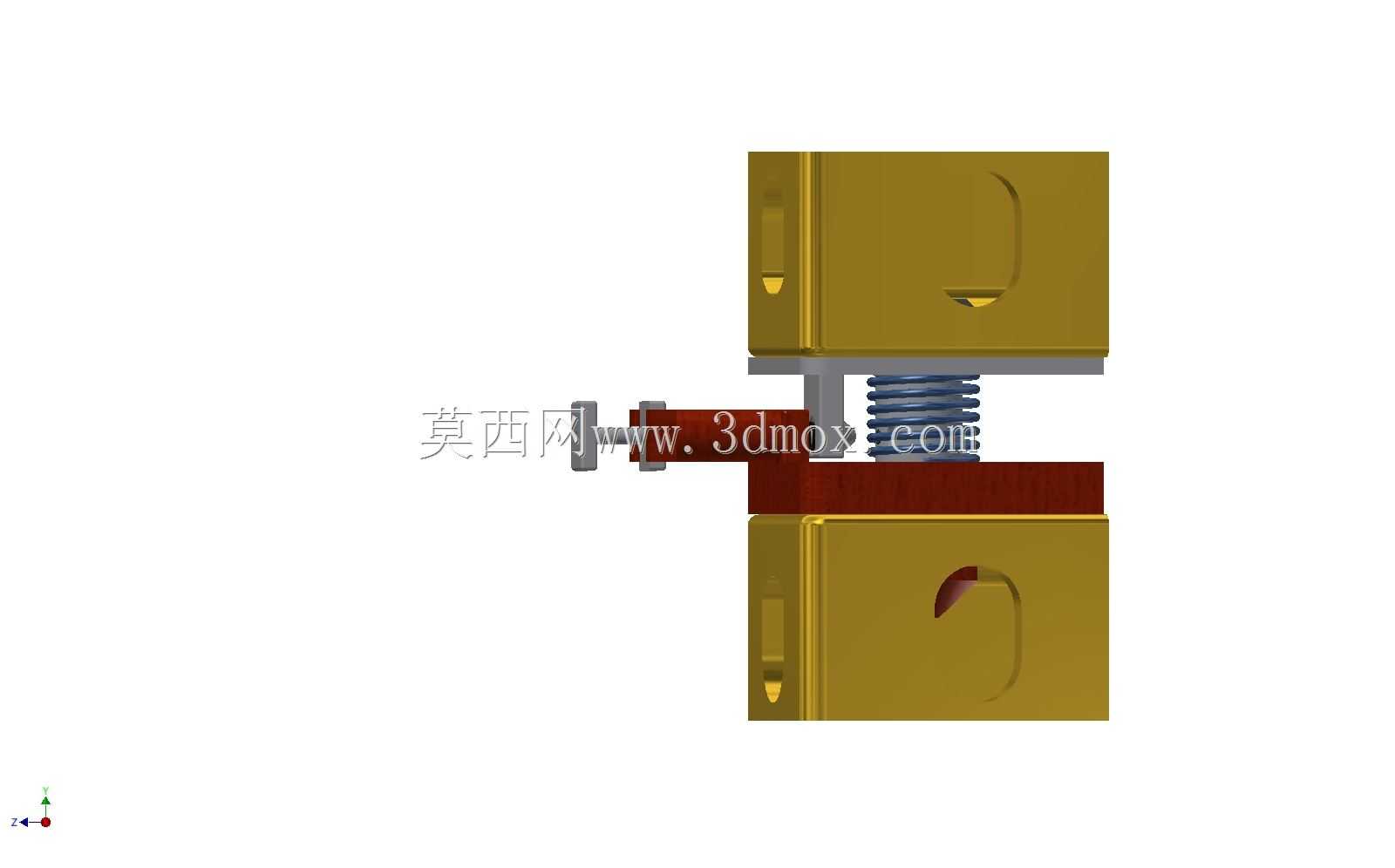

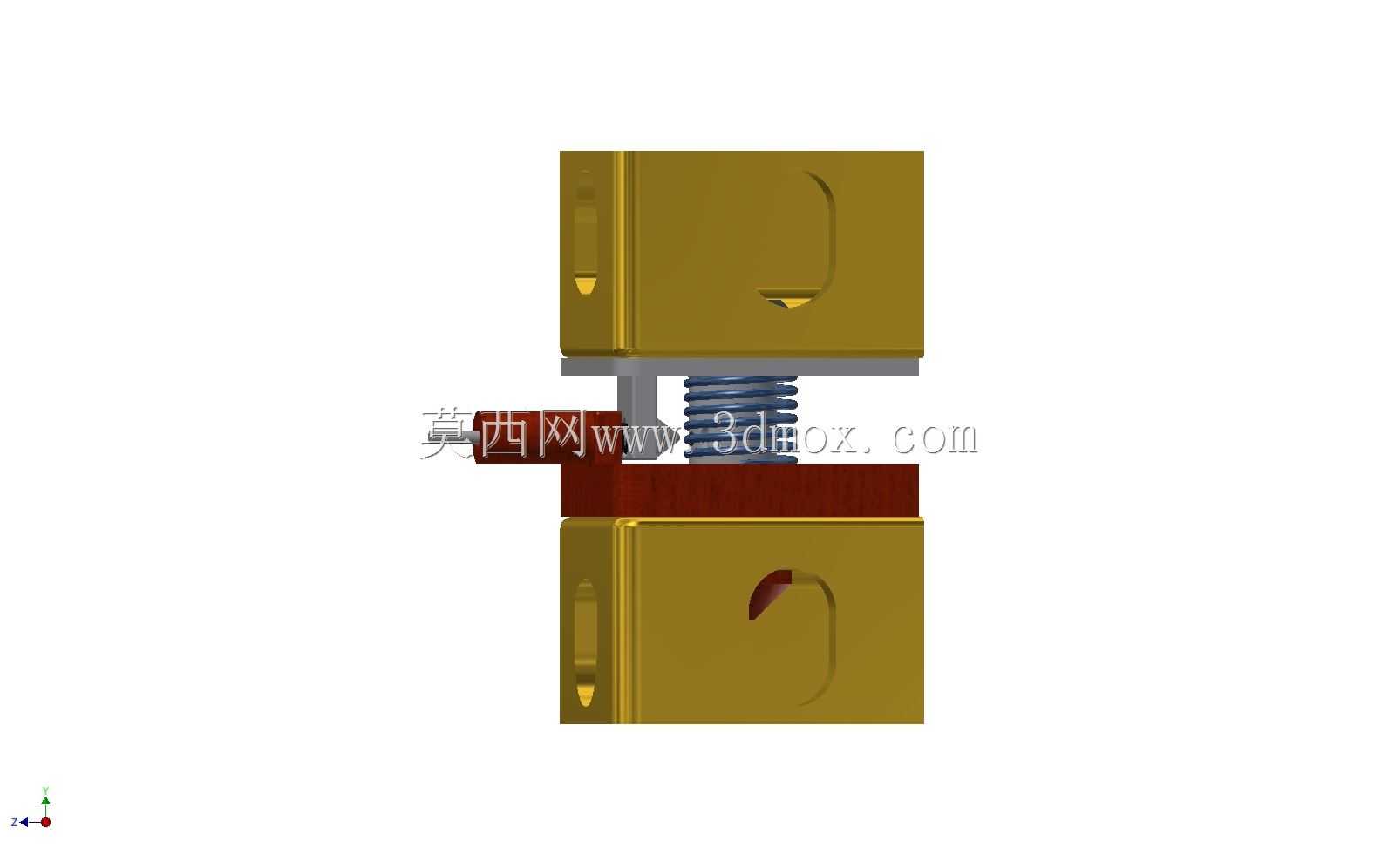

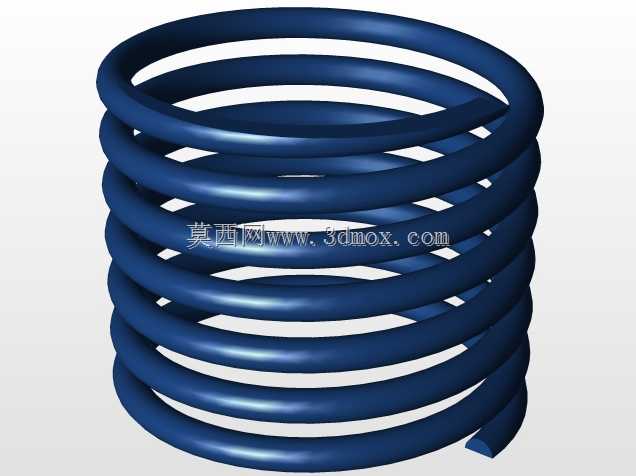

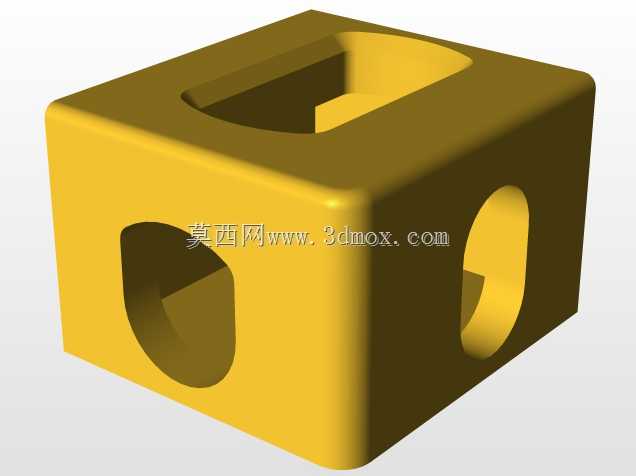

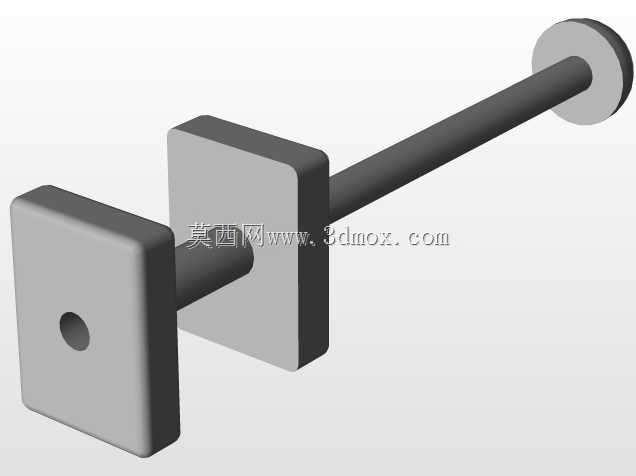

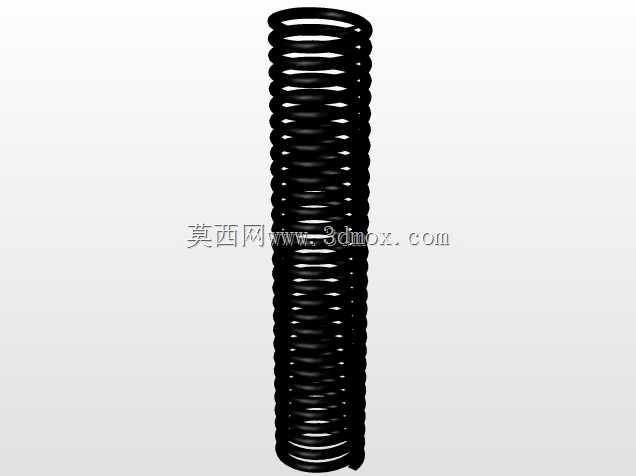

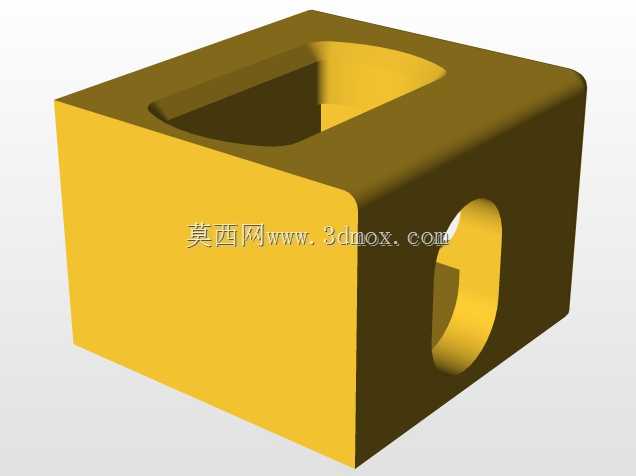

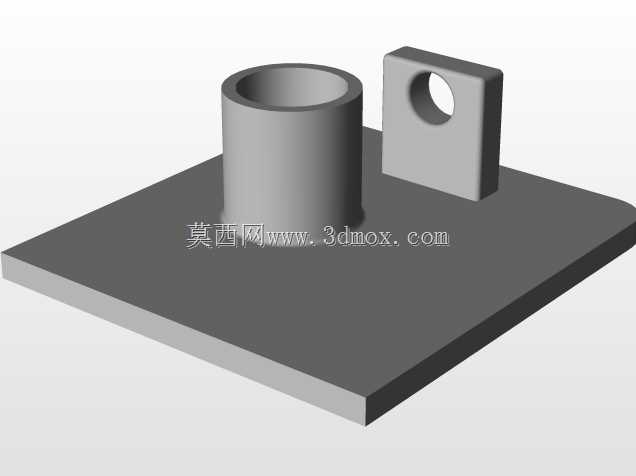

在集装箱转运、重型箱体快装快卸的作业场景里，这类扭锁是实现上下箱体、箱体与载具快速锁紧定位的核心连接件，区别于普通民用锁具，它的核心作用是承受重载工况下的剪切力与拉拔力，避免运输或吊装过程中箱体移位、脱落。从结构设计来看，这款扭锁采用上下分体式基座搭配中间弹簧复位结构，锁舌伸出后通过旋转动作完成卡合锁紧，操作时仅需扳动侧方的操作杆即可完成解锁与锁止动作，无需额外辅助工具，适配港口、物流场站的高频次快装作业需求。设计过程中优先考虑了操作的便捷性与锁紧的可靠性，上下基座的定位面做了贴合度优化，保证对接时能够快速对位，不会出现卡滞；中间的复位弹簧参数经过匹配，既能够保证锁舌在非操作状态下保持锁止位置，不会因为运输过程中的振动意外解锁，又能让操作人员扳动操作杆时不需要施加过大的力，降低长时间作业的劳动强度。外形方面，上下基座采用方正的块状结构，安装面预留了对应的固定孔位，安装边界能够适配标准集装箱角件的卡槽尺寸，不需要对现有载具或箱体的连接位做额外改造，直接替换原有同规格扭锁即可完成装配。锁体的操作杆伸出长度经过校核，既保证操作人员在外侧有足够的操作空间，不会因为操作空间不足导致施力不便，又不会因为伸出过长在吊装过程中发生碰撞变形。锁紧状态下，锁舌的卡合深度经过计算，能够覆盖常规重载运输工况下的最大冲击载荷，配合上下基座之间的贴合面分担载荷，避免应力集中在锁舌单个零件上。在日常维护层面，这款扭锁的结构没有复杂的异形零件，拆解时仅需拆下侧方的固定销即可完成内部弹簧、锁舌的更换，不需要整体报废，降低了场站的运维配件成本。针对户外作业的防锈需求，结构设计上预留了均匀的排水缝隙，不会在锁体内部积存雨水导致零件锈蚀卡滞，适配港口高盐高湿的作业环境。建模过程中对各个活动零件的配合间隙做了公差匹配，锁舌与基座孔位的间隙控制在合理范围，既保证转动顺畅，又不会因为间隙过大导致锁紧后出现旷量，影响连接刚性。
