I2C接口1602液晶转接显示模块

这款I2C接口的16*2字符液晶转接模块，是嵌入式开发、小型工控设备人机交互场景中极为常用的外设组件，核心作用是将传统并行接口的1602字符屏转换为仅需两根信号线即可通讯的I2C接口，大幅降低主控端的IO口占用，解决小型单片机项目中IO资源紧张的痛点。从实际应用来看，这类模块常被集成在小型温控设备、数据采集终端、简易PLC扩展单元、桌面级实验装置的面板上，用来实时显示传感器数值、设备运行状态、参数设置条目等短文本信息，相比段码屏能展示更多字符内容，相比大尺寸彩屏又具备成本低、驱动简单、功耗极低的优势，非常适合对显示复杂度要求不高、追求开发效率与运行稳定性的场景。

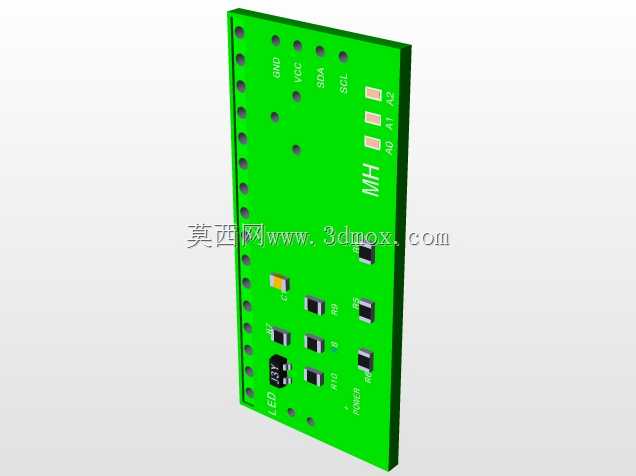

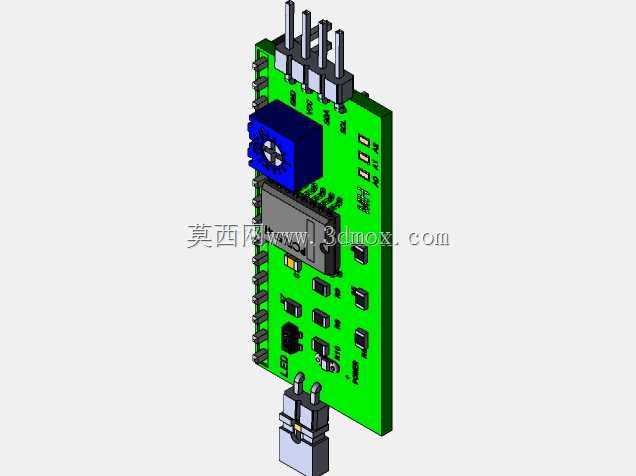

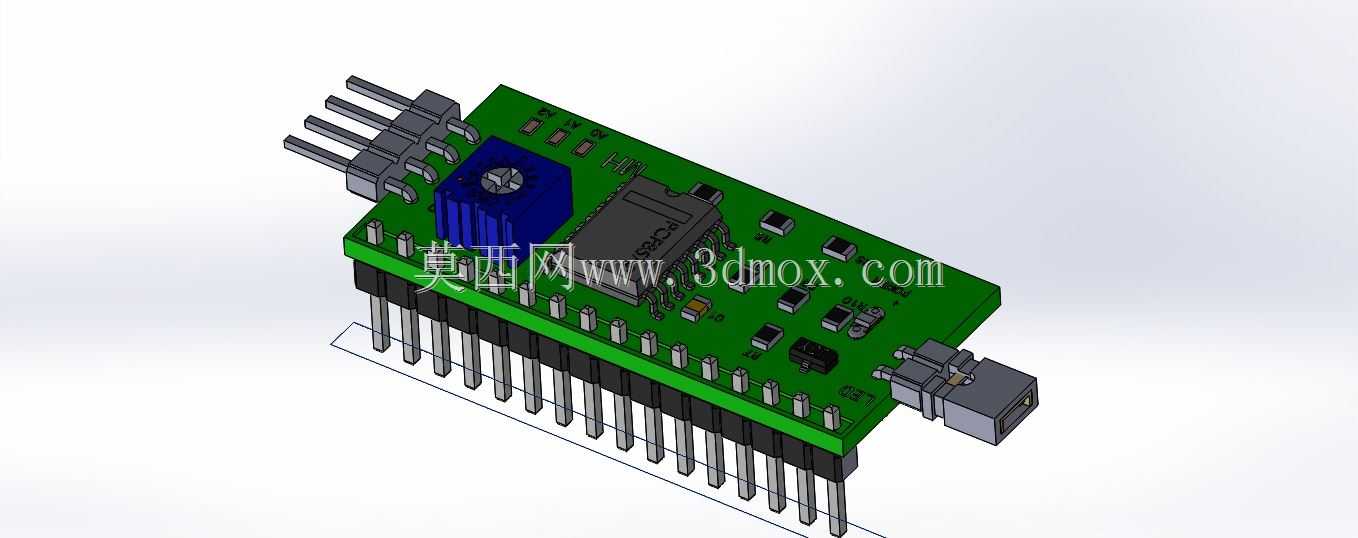

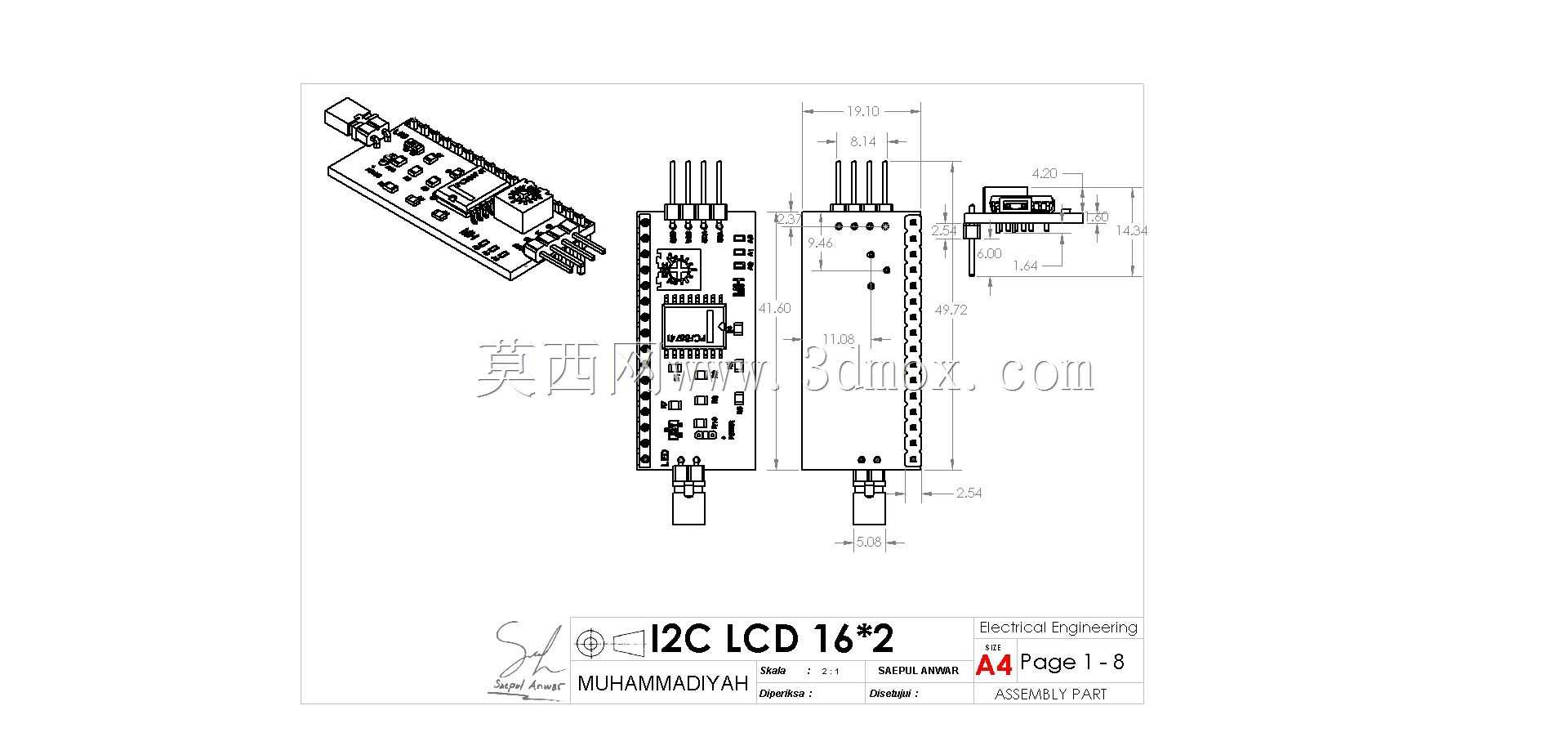

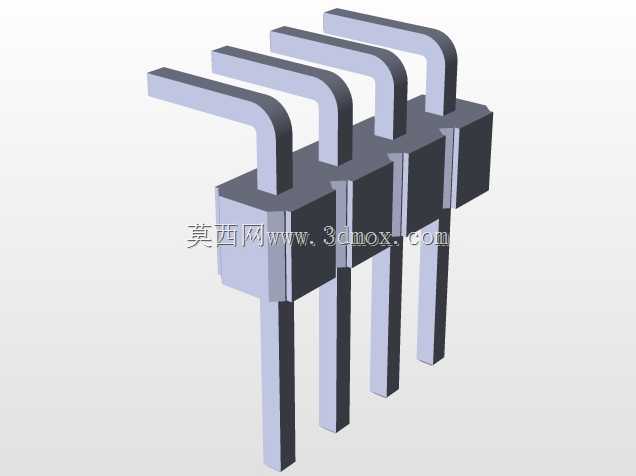

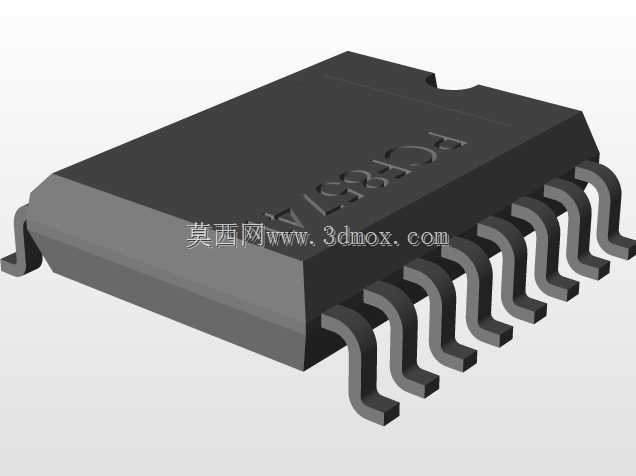

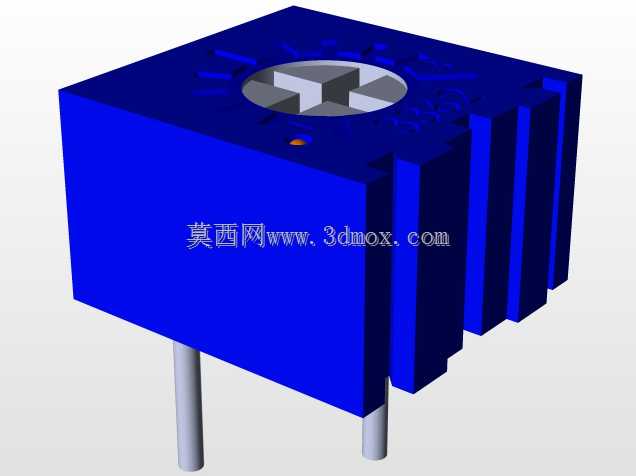

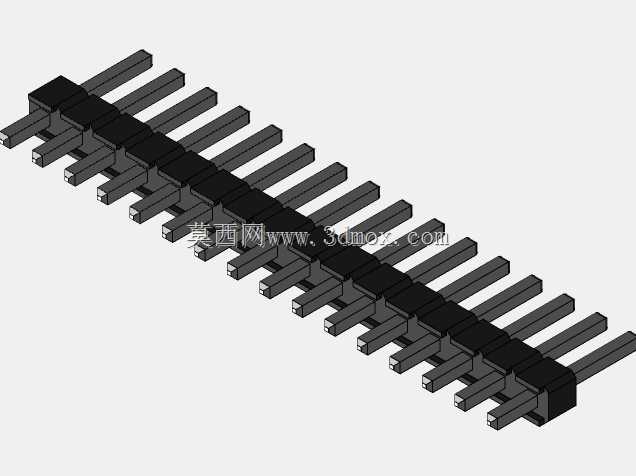

从结构设计来看，模块采用双层PCB板载布局，板载I2C通讯转接芯片，将并行屏的8位数据口与3位控制口全部转换为I2C通讯逻辑，板上集成的蓝色电位器用于调节液晶显示对比度，可根据不同安装环境的光线条件调整到最佳显示效果，侧边预留的排针接口既包含I2C通讯的SCL、SDA引脚，也包含VCC、GND电源引脚，可直接对接3.3V或5V主控系统，适配绝大多数常用单片机的电平标准。模块下方的两排排针是与1602液晶屏幕直接对接的安装接口，引脚定义完全匹配标准1602屏的焊盘定义，无需额外飞线，直接插接即可完成屏幕与转接板的组装，安装边界完全贴合标准1602液晶的外形尺寸，不会额外占用横向安装空间，可直接嵌入原有1602屏的安装开孔中，替换原有并行接线方案。

设计过程中充分考虑了嵌入式项目的安装便利性，板载的接口全部采用标准2.54mm间距排针，既可以直接插在面包板上做原型验证，也可以通过排线连接到主控板上做成品集成，模块整体厚度控制在较低范围，安装后不会在设备面板后方突出过多，对设备内部的空间占用极小。板上的元器件全部采用表贴工艺焊接，布局紧凑合理，通讯芯片与电位器的位置避开了屏幕安装的重叠区域，插接屏幕后不会出现元器件干涉的问题，电源引脚处预留的滤波电容可有效降低电源波动对通讯稳定性的影响，避免工业现场电磁干扰导致的显示乱码问题。在实际选型使用时，只需确认主控端的I2C地址匹配，即可通过简单的驱动库完成显示功能开发，无需编写复杂的并行屏时序代码，能大幅缩短项目的开发周期，同时减少接线数量，降低设备组装时的接线错误率，提升整机的生产装配效率。
