1602字符型液晶显示模块结构设计

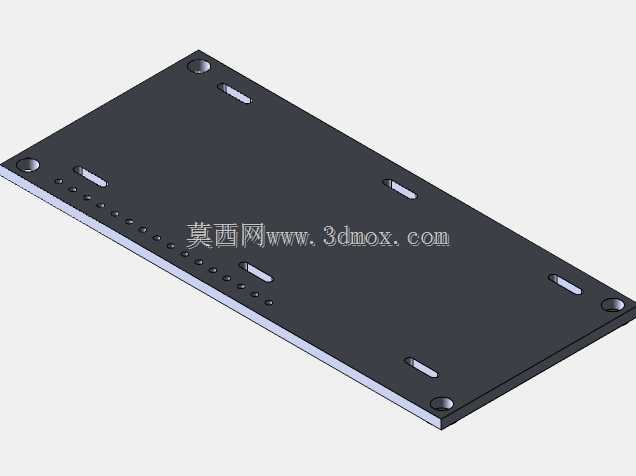

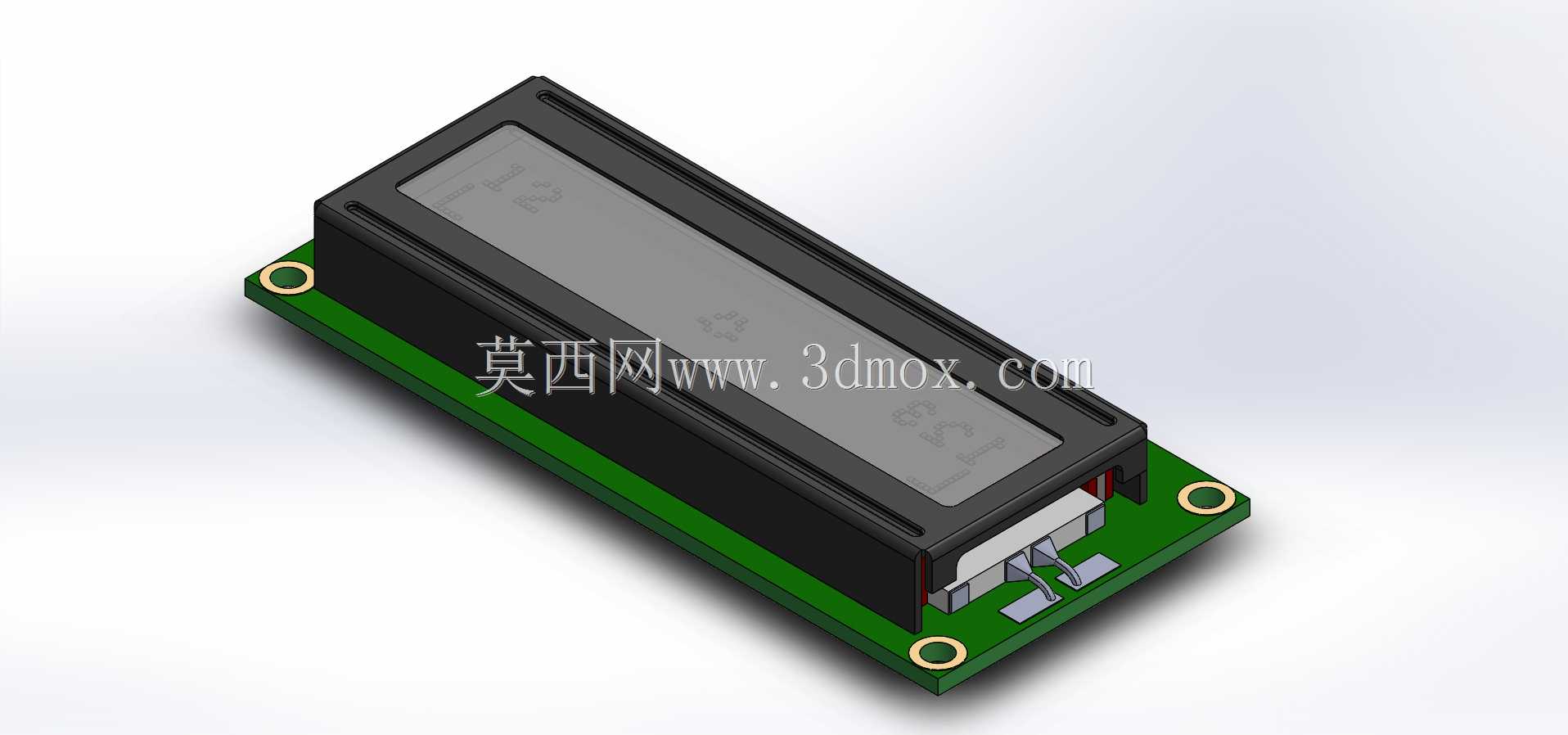

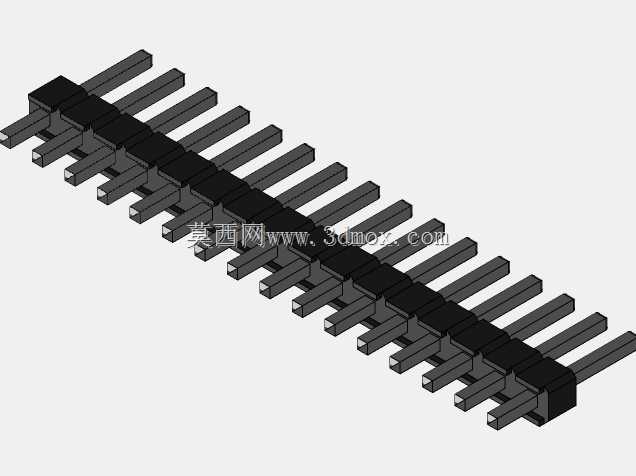

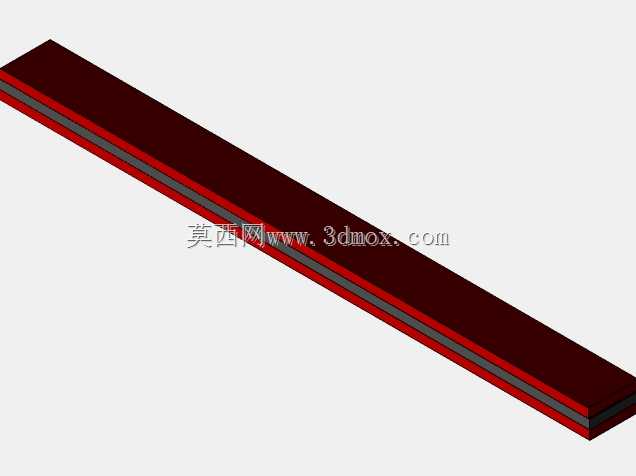

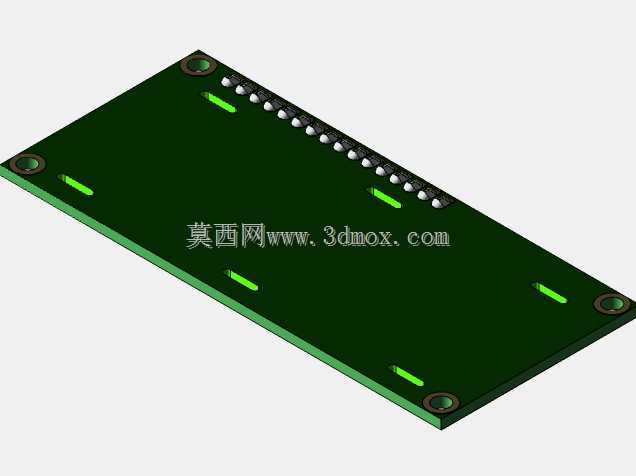

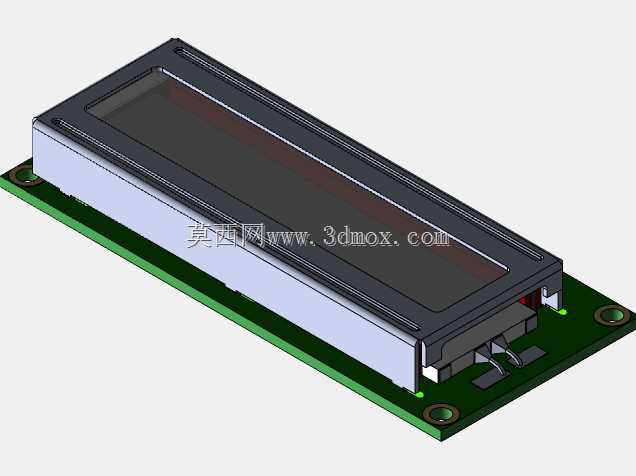

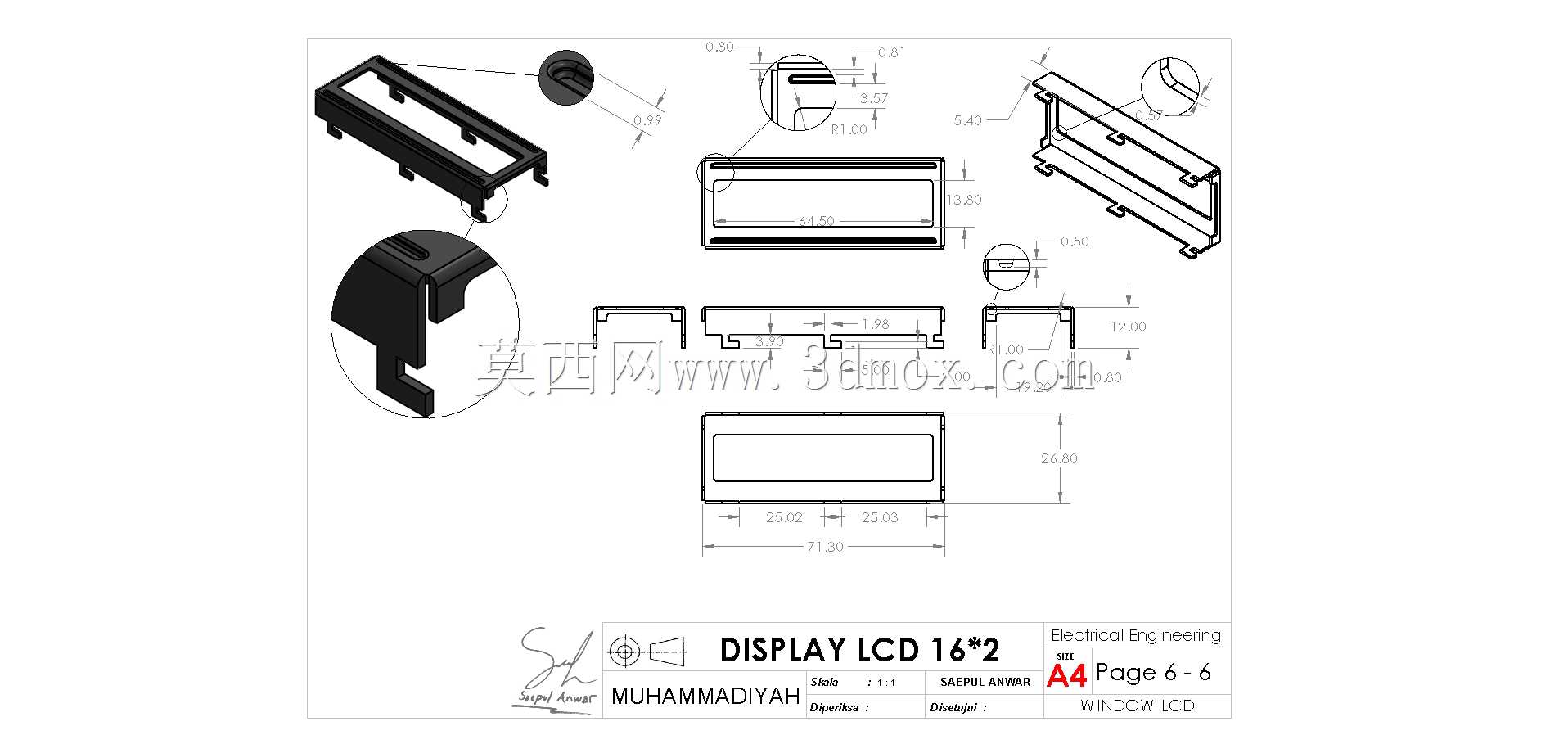

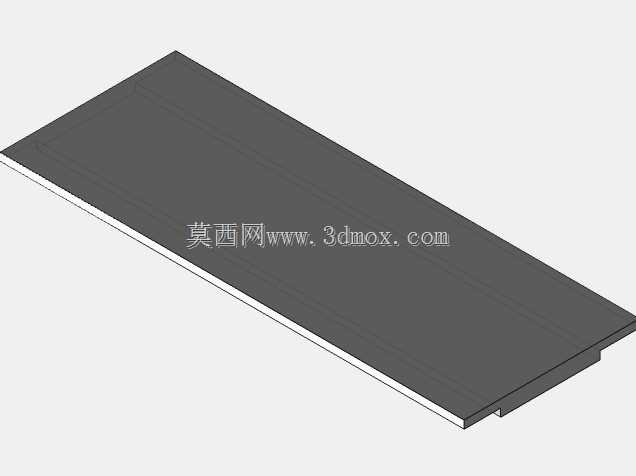

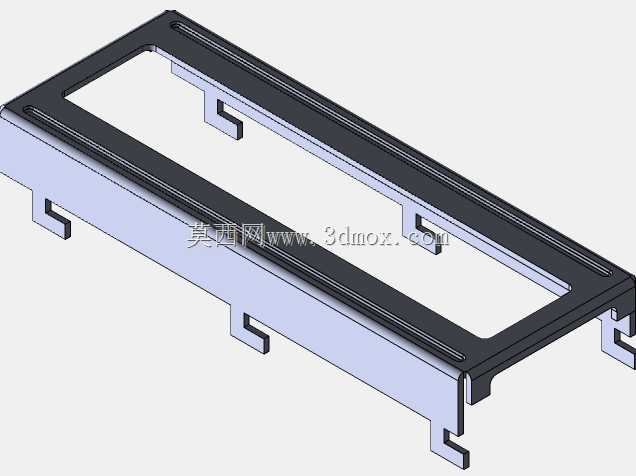

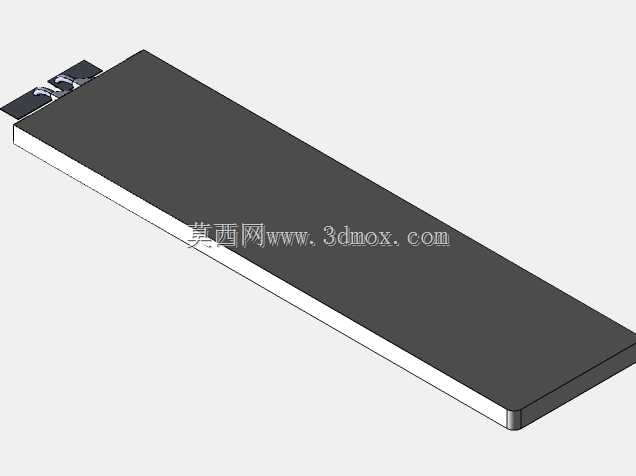

在嵌入式开发、工业控制终端、小型智能设备的人机交互环节里，1602字符液晶是普及率极高的基础显示部件，很多入门级工控板、教学实验装置、小型检测设备的状态输出都依赖这类模块完成。做这类模块的三维结构设计时，首先要兼顾PCB板与液晶封装的配合公差，不能出现液晶面板与外壳卡扣压合过紧导致的显示漏液、或者间隙过大造成的面板晃动问题。从实际安装场景来看，这类模块大多采用板载直插的安装方式，四个角的安装孔位要严格匹配通用安装尺寸，孔径设计要兼容M2.5规格的铜柱与螺丝，安装孔边缘到PCB板边的距离要留足绝缘间隙，避免螺丝拧紧后压破板上走线。模块的整体外形是规整的长方体结构，液晶显示区域位于模块正面居中位置，上方覆盖的黑色塑料保护框要做微小的倒角处理，既避免装配时刮伤操作人员，也能减少边缘应力集中导致的框体开裂。背部的排针接口位置要对齐PCB上的焊盘，排针伸出长度要控制在合理范围，既要保证插装时能顺利穿过主控板的焊孔，也要避免过长导致插装后背面突出过多占用设备内部空间。设计过程中还要考虑背光部分的结构空间，背光板位于液晶玻璃下方，要预留足够的厚度空间放置导光板与LED灯珠，同时要在塑料边框上对应位置做微小的遮光挡边，避免背光从边框缝隙漏出影响显示对比度。在实际设备选型时，这类模块的安装边界要提前核算，模块整体高度包含排针的尺寸要和设备外壳的显示窗口深度匹配，窗口的开口尺寸要略小于液晶显示区域的外轮廓，保证外壳能压住模块边框，不会从窗口缝隙看到内部的PCB板。很多新手做结构设计时容易忽略模块下方的焊接凸起，排针焊盘背面的焊锡突出高度如果没有预留间隙，会导致模块安装后被顶起，出现屏幕倾斜、安装孔对位不准的问题，因此在做安装位的沉台设计时，要对应排针位置预留避让槽。另外模块侧面的对比度调节电位器位置也要在结构设计时留出调试空间，不能被设备外壳的加强筋挡住，否则设备组装完成后无法调节屏幕显示对比度。这类字符液晶模块不需要复杂的图形显示驱动，仅靠简单的并行接口就能传输字符数据，对应的结构设计也不需要做特殊的电磁屏蔽结构，只要保证安装固定可靠、接插件对位准确，就能满足绝大多数工业场景下的使用需求，在小型温控器、电源模块、数据采集终端这类设备里，这种结构成熟、安装便捷的显示模块依然是性价比极高的选型方案。
