低压附加母线配电盘结构设计

　　在低压配电系统的现场改造与扩容场景中，常遇到原有出线回路预留不足、母线延伸接驳点位不够的问题，附加母线配电盘正是针对这类工况开发的接驳扩展装置，无需对原有主进线柜做大规模结构改动，即可在现有母线排基础上拓展出线回路，适配工业厂房、数据中心、商用配电间等多种需要临时或永久增加配电回路的场景。

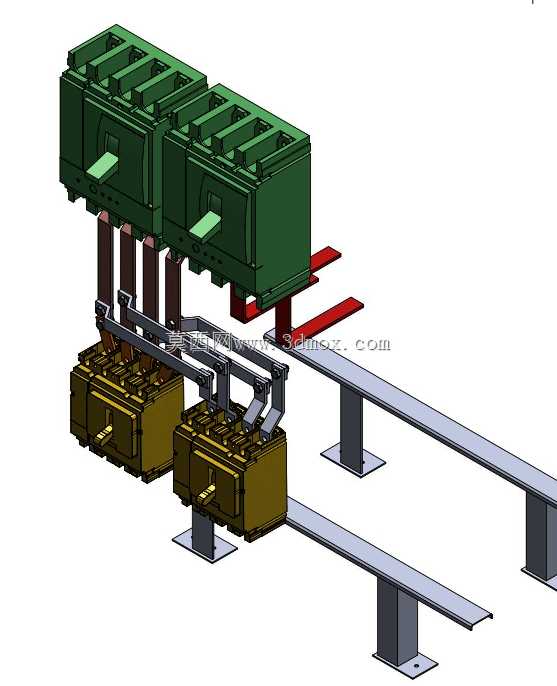

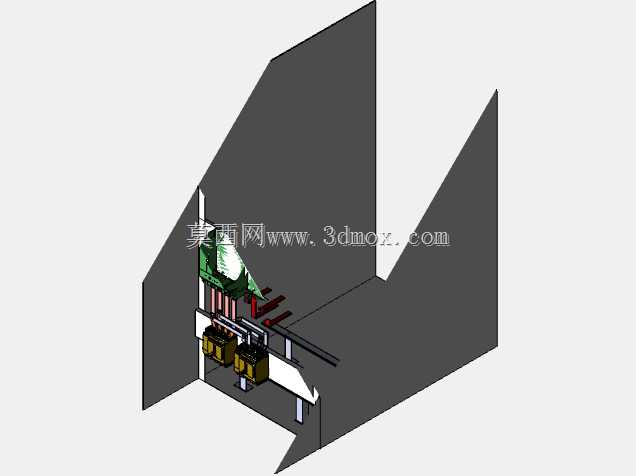

　　从结构设计逻辑来看，这套装置采用模块化分层布局，上层为两组并排布置的塑壳断路器安装位，断路器操作手柄朝向柜体正面运维侧，手柄突出安装面的高度控制在35mm以内，避免运维通道内误碰，同时预留足够的操作空间满足戴绝缘手套分合闸的操作需求。断路器下方通过绝缘支撑件固定三相主母排，母排采用T2紫铜镀锡处理，搭接面做压花工艺降低接触电阻，母排的相间距严格遵循低压配电设计规范要求，不同相母排之间设置绝缘隔弧板，避免短路故障时弧光跨相蔓延。

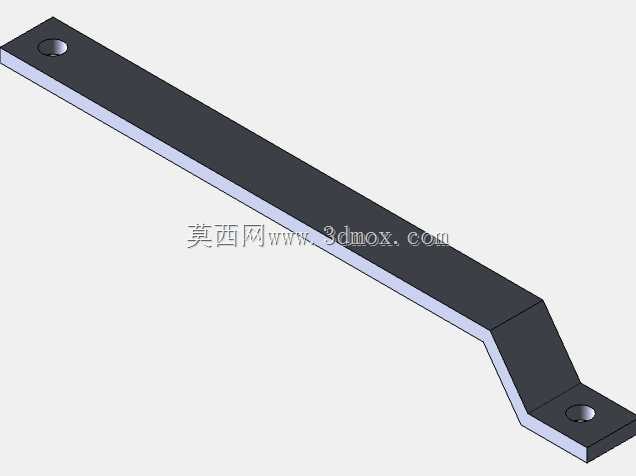

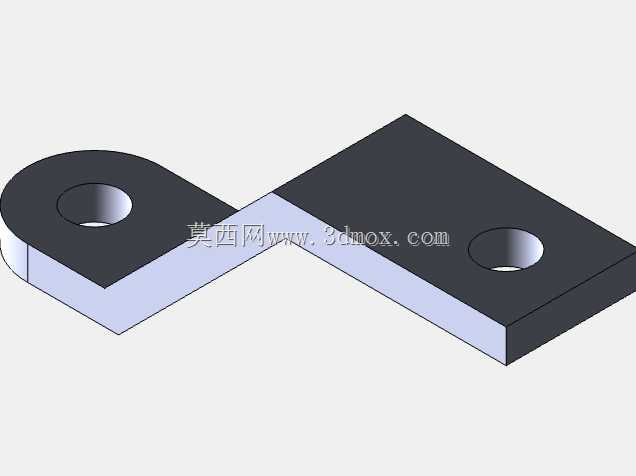

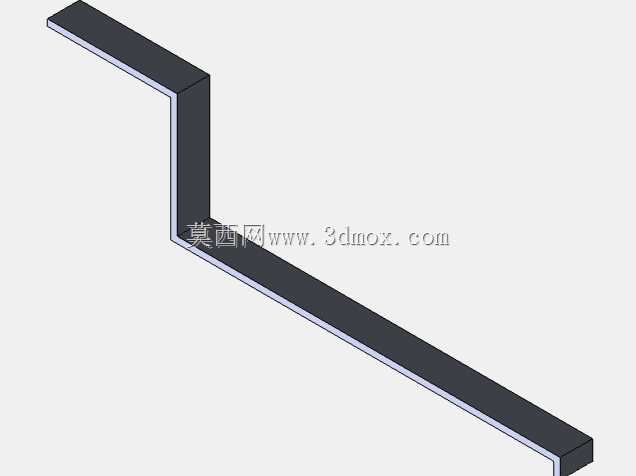

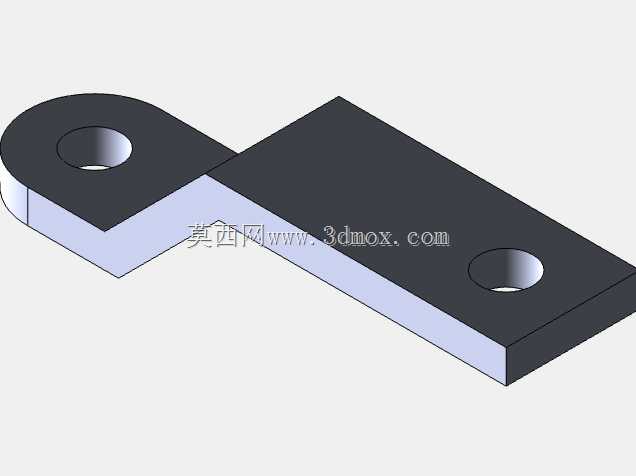

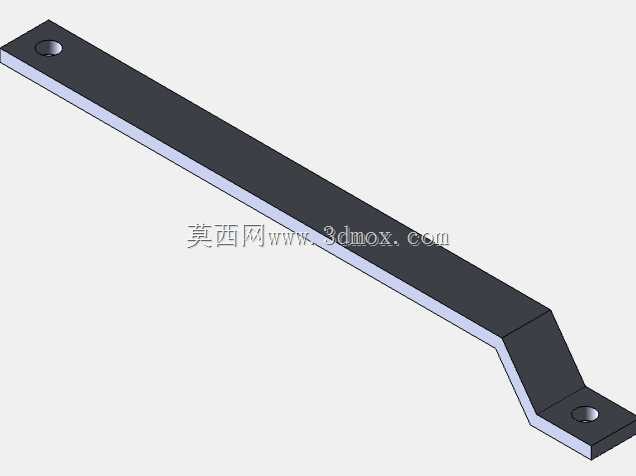

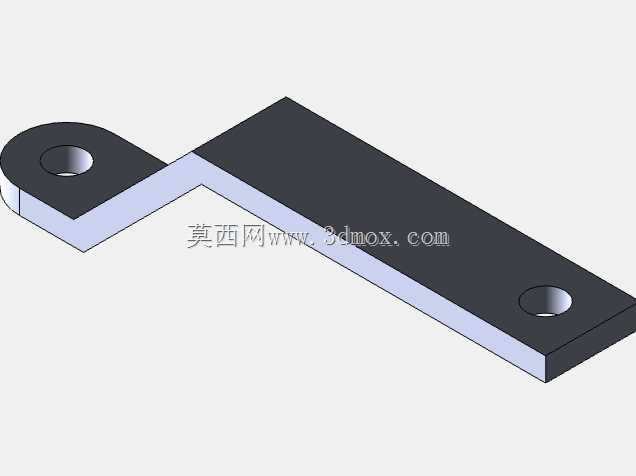

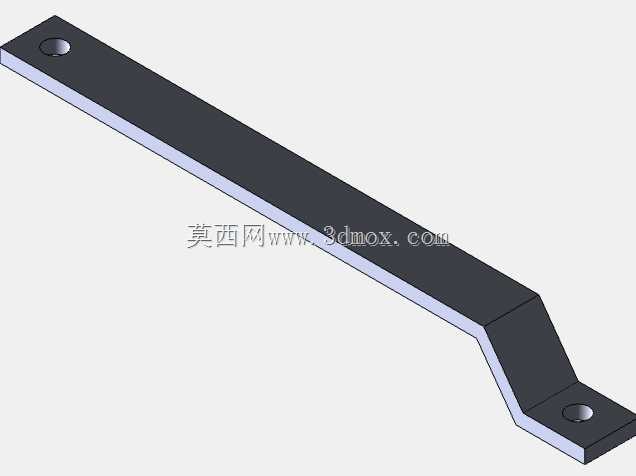

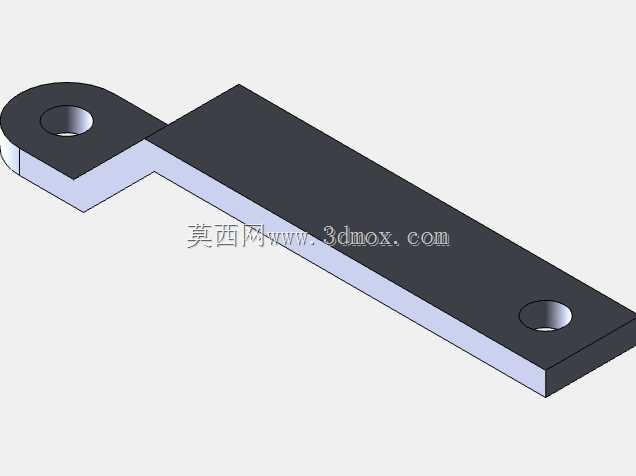

　　下层对应布置两组出线侧接线端子模块，端子模块通过折弯成型的铜质连接排与上层母排实现电气连通，连接排的折弯半径、搭接面尺寸均按额定载流量的热稳定、动稳定要求核算，确保短路电流冲击下不会出现形变、拉弧问题。整个装置的支撑结构采用标准化C型钢立柱与横梁组合，立柱底部设置带安装孔的方形底板，可直接通过膨胀螺栓固定在电缆沟上方的土建基础上，也可通过转接件与原有柜架实现拼接固定，安装孔位设计为长圆孔，允许现场安装时存在±5mm的位置偏差，降低现场施工的对位难度。

　　母线延伸段从装置侧方水平引出，母排外部套设热缩绝缘套管，支撑绝缘子的布置间距控制在600mm以内，避免长距离母排因电动力作用出现共振形变。考虑到现场运维的便利性，所有接线端子的螺栓紧固方向均朝向正面或侧面操作空间，无需探入装置内部即可完成接线、紧固、测温等常规运维操作，断路器与母排的连接部位预留了温度传感器安装位，可后续加装在线测温装置实现运行状态监测。

　　设计过程中对安装边界做了充分考量，装置整体深度控制在400mm以内，可适配多数现有低压柜的侧方安装空间，不会遮挡原有柜内的操作通道与散热通道；顶部与底部均预留了电缆进出的敲落孔，可根据现场走线方向选择上进上出、下进下出或者侧进侧出的走线方式，不同走线方式对应的母排封堵件均做了配套设计，避免小动物或者杂物进入装置内部引发电气故障。

　　在绝缘防护设计上，所有带电体的对地绝缘距离、不同相之间的电气间隙均满足1kV以下低压配电装置的安全要求，绝缘支撑件采用阻燃不饱和聚酯材料，相比传统陶瓷支撑件抗冲击性能更好，运输与安装过程中不易出现碎裂问题。装置的整体结构没有多余的装饰性部件，所有结构件均服务于电气性能与安装运维需求，钣金件的折弯边角均做了钝化处理，避免安装过程中划伤施工人员，外露的金属结构件全部做接地处理，接地端子的导通电阻满足规范要求，确保运维过程中的人身安全。

　　针对不同容量的配电需求，这套结构预留了断路器安装位的尺寸调整空间，可适配不同壳架等级的塑壳断路器，无需改动整体支撑结构即可调整额定载流量，母排的规格也可根据实际载流量需求替换，连接排的搭接孔位按通用尺寸设计，适配不同规格母排的孔距要求，减少现场二次加工的工作量。
