立式壁挂两用本地控制面板支撑机架

　　在工业配电、设备现场控制的场景中，本地控制面板的安装支撑结构往往是容易被忽略却直接影响操作便利性与运维效率的部件，这套立式壁挂两用的支撑结构，正是针对现场多变的安装条件设计的适配方案。从实际应用来看，这类支撑结构主要服务于电源变压器配套的本地控制面板（LCP）安装，既可以在车间开阔区域落地立式安装，作为独立的操作点位供巡检人员就近操作、查看设备运行参数，也可以依托墙面、设备侧壁完成壁挂固定，节省车间地面空间，适配紧凑布局的配电区域。

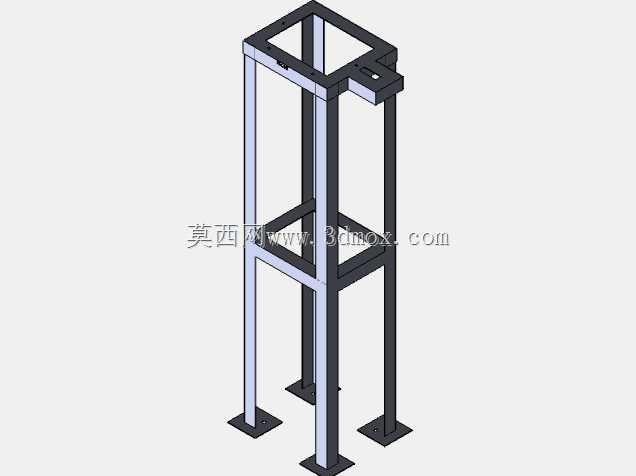

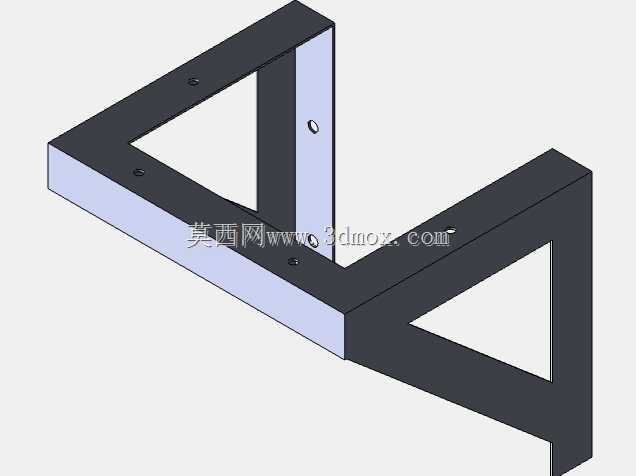

　　从功能特性上看，这套支撑结构采用框架式方管焊接主体，四根主支撑立柱搭配上下两层横向连接框，既保证了整体结构的抗扭、抗弯强度，避免人员倚靠、操作按压时出现结构晃动，也预留了足够的内部走线空间，控制面板的线缆可以从框架内部穿行，避免线缆外露造成的磕碰损坏、积灰老化问题。顶部的安装托板预留了面板固定的安装孔位，侧边伸出的挂接结构可以在壁挂安装时与墙面挂点配合，实现快速挂装定位，底部的方形安装底板带有地脚固定孔，立式安装时可以通过膨胀螺栓与地面牢固连接，也可以搭配减震垫使用，降低周边设备运行震动传导至控制面板造成的元件松动风险。

　　设计思路上，这套结构没有采用复杂的异形折弯件，全部采用标准规格的方形钢管裁切焊接成型，加工工艺简单，常规的焊接车间即可完成生产制造，不需要开模定制特殊型材，有效控制了加工成本与生产周期。框架的横向连接框设置在立柱中部偏下位置，既可以作为结构加强件提升整体刚性，也可以作为临时置物台，方便运维人员放置检测工具、记录手册。整体结构的表面处理预留了喷塑工艺的余量，焊接完成后打磨焊缝即可进行表面喷塑，适配工业现场的防腐蚀、防磕碰使用需求。

　　从安装边界与尺寸适配来看，支撑结构的整体高度符合成年人站立操作的舒适高度，立式安装时顶部面板的操作高度刚好在人员胸口到视线平齐的区间，不需要弯腰或者抬手操作，长时间操作也不易产生疲劳。壁挂安装时，挂点的承重设计可以覆盖常规尺寸本地控制面板的重量，不需要额外加装承重辅助件。框架的立柱间距与顶部托板尺寸，适配主流尺寸的本地控制面板安装，不需要对面板进行额外的打孔改造，直接通过标准紧固件即可完成面板固定。底部安装底板的孔位间距符合常规工业地脚安装的通用尺寸，现场安装时不需要重新测量打孔，直接匹配常规的膨胀螺栓规格即可完成固定。

　　在实际现场使用中，这种两用支撑结构可以大幅降低现场安装的适配成本，同一个型号的支撑件既可以满足新建车间的落地安装需求，也可以适配老车间改造时的墙面壁挂需求，不需要准备两种不同规格的支撑配件，减少了备件库存的种类。框架的开放式结构也方便后期的线缆维护，需要检修内部线缆时，只需要拆卸侧边的封板即可操作，不需要整体拆解支撑结构。结构的棱角位置都做了倒角打磨处理，避免安装、运维过程中划伤操作人员，符合工业设备的安全设计要求。
