10uF50V低剖面直插铝电解电容三维建模

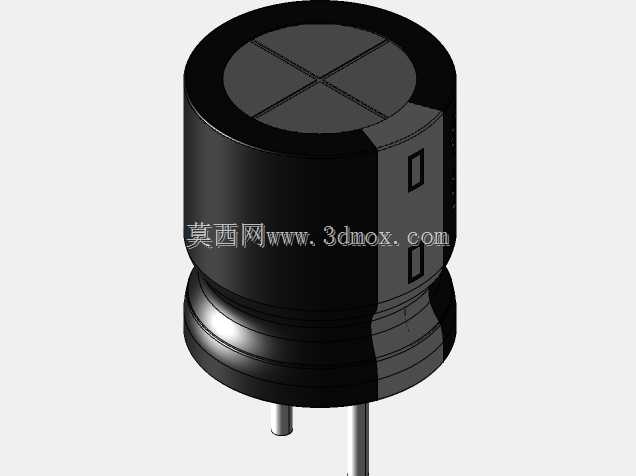

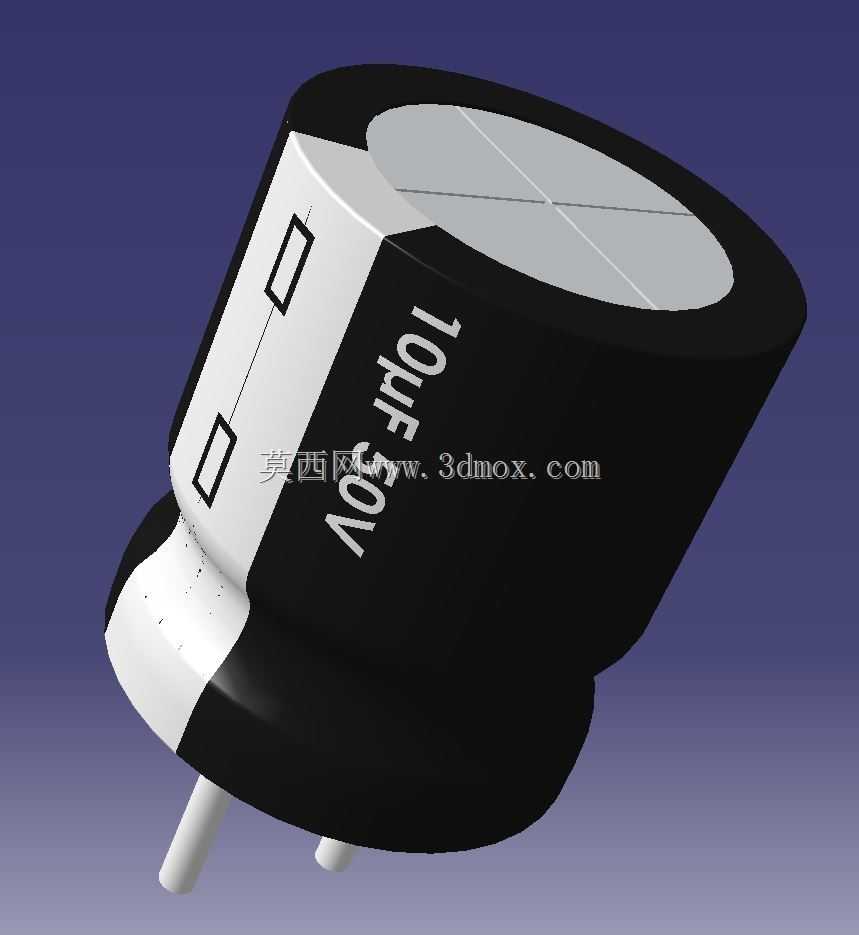

在消费类电源板卡、小型工控驱动模块、车载低压控制单元的PCB布局阶段，直插电解电容的选型与占位往往是结构工程师需要反复核对的环节，尤其是板上空间受限的低剖面设计场景，电容本体高度、引脚间距、安装后的净空边界直接决定了整板的堆叠可行性。这款10μF额定耐压50V的低剖面直插电解电容，针对板上垂直空间紧张的应用场景做了本体高度压缩设计，相比同规格常规直插电解电容，本体高度降低近三分之一，能够适配厚度要求严苛的超薄适配器、内置式小型控制板、紧凑型LED驱动模块的装配需求，不会出现电容顶到外壳、干涉相邻接插件的问题。从功能特性来看，该电容属于通用型铝电解电容，额定容量10μF可满足常规低压直流回路的滤波、退耦需求，50V的额定耐压能够覆盖常见的5V、12V、24V低压工控回路的电压裕量要求，低剖面结构没有缩减电容的引脚有效焊接长度，波峰焊或者手工焊接时都能保证焊锡浸润深度，避免虚焊风险。建模过程中优先还原了产品的实际安装边界：引脚中心间距严格控制在2.5mm，引脚直径按照行业常规0.5mm规格做了还原，本体的圆柱直径、顶部防爆压痕的十字结构、本体侧面的极性标识条都按照实物比例做了精准复刻，甚至本体底部的封边弧度、引脚伸出本体的长度都参考了实际量产产品的尺寸公差做了还原，确保导入PCB装配文件后，能够直接用于干涉检查，不需要二次调整尺寸。在结构设计思路上，这款电容的建模没有做过度的曲面简化，本体的塑封外壳纹理、顶部铝壳的冲压圆角、极性标识块的凸起结构都做了保留，既可以用于PCB布局阶段的占位检查，也可以用于产品爆炸图、装配演示动画的渲染使用，不需要额外补充细节。实际选型使用时需要注意，该电容的引脚为直插式设计，PCB开孔建议设置为0.8mm，安装时本体底部距离PCB板面预留0.3mm左右的间隙，避免焊接时热量直接传导到电容封边位置影响密封性能，同时低剖面设计的电容因为本体内部卷绕结构做了扁平化调整，安装时要避免本体承受侧向挤压，防止内部铝箔变形影响容量精度。在做整板热设计时，要注意该电容的布置位置远离功率器件的散热片，保证周边环境温度不超过电容额定工作温度范围，避免长期高温下电解液干涸缩短使用寿命。建模时还特意还原了本体侧面的参数印刷区域的位置，做BOM表标注或者装配示意时，可以直接在对应位置添加参数标识，不需要额外调整标注位置，能够直接对接生产端的作业指导书制作需求。
