便携式运动拍摄相机结构设计方案

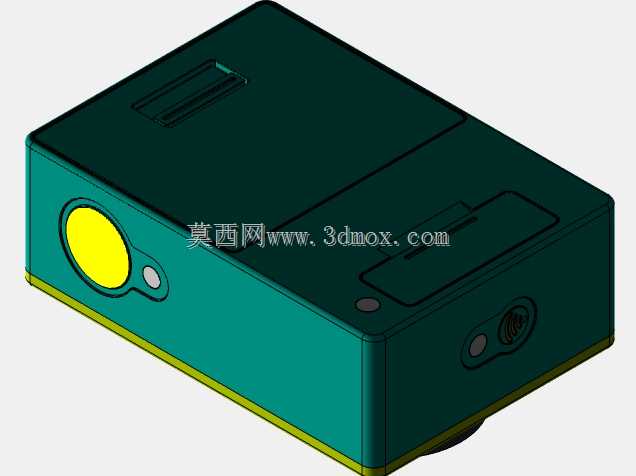

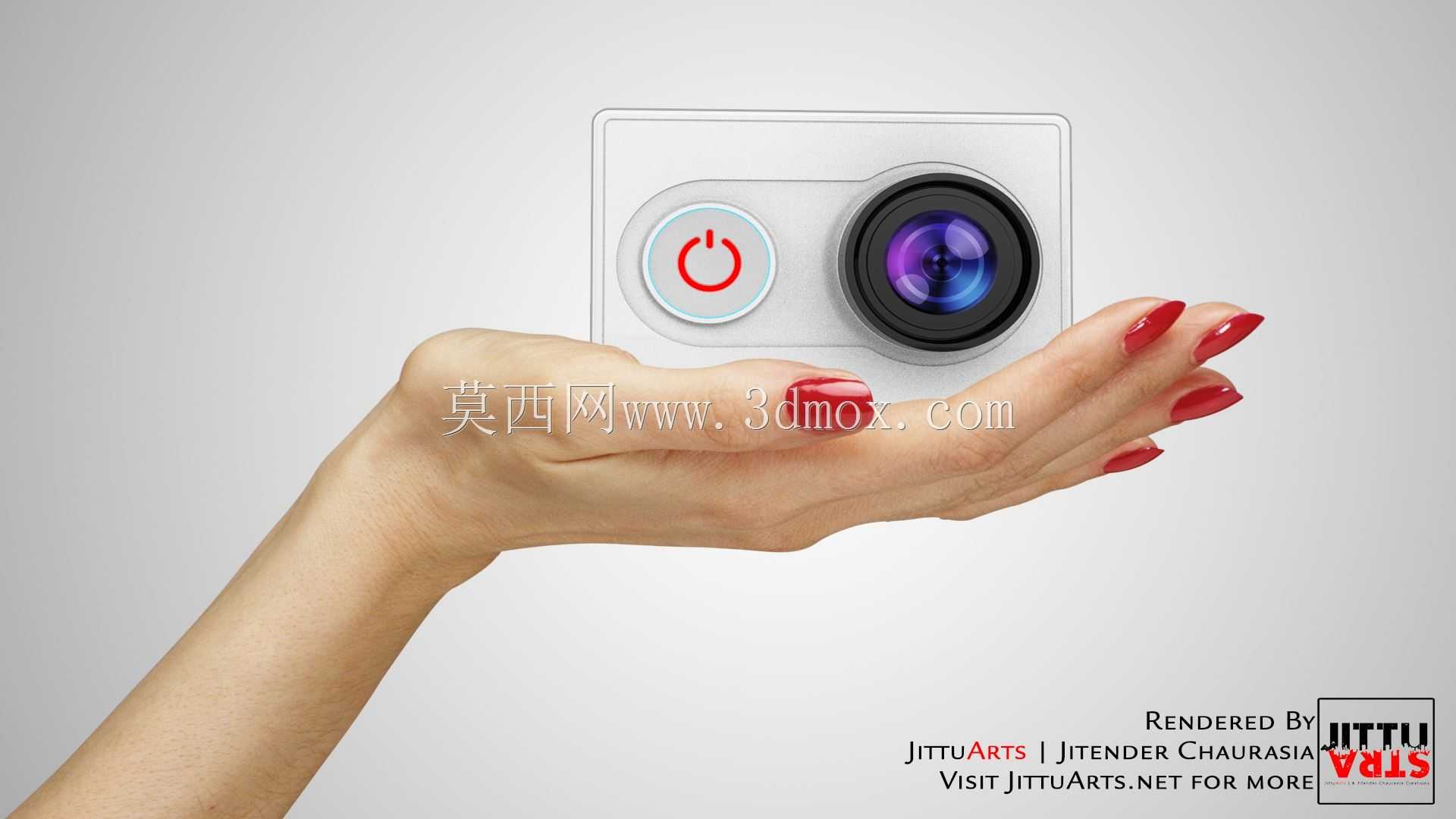

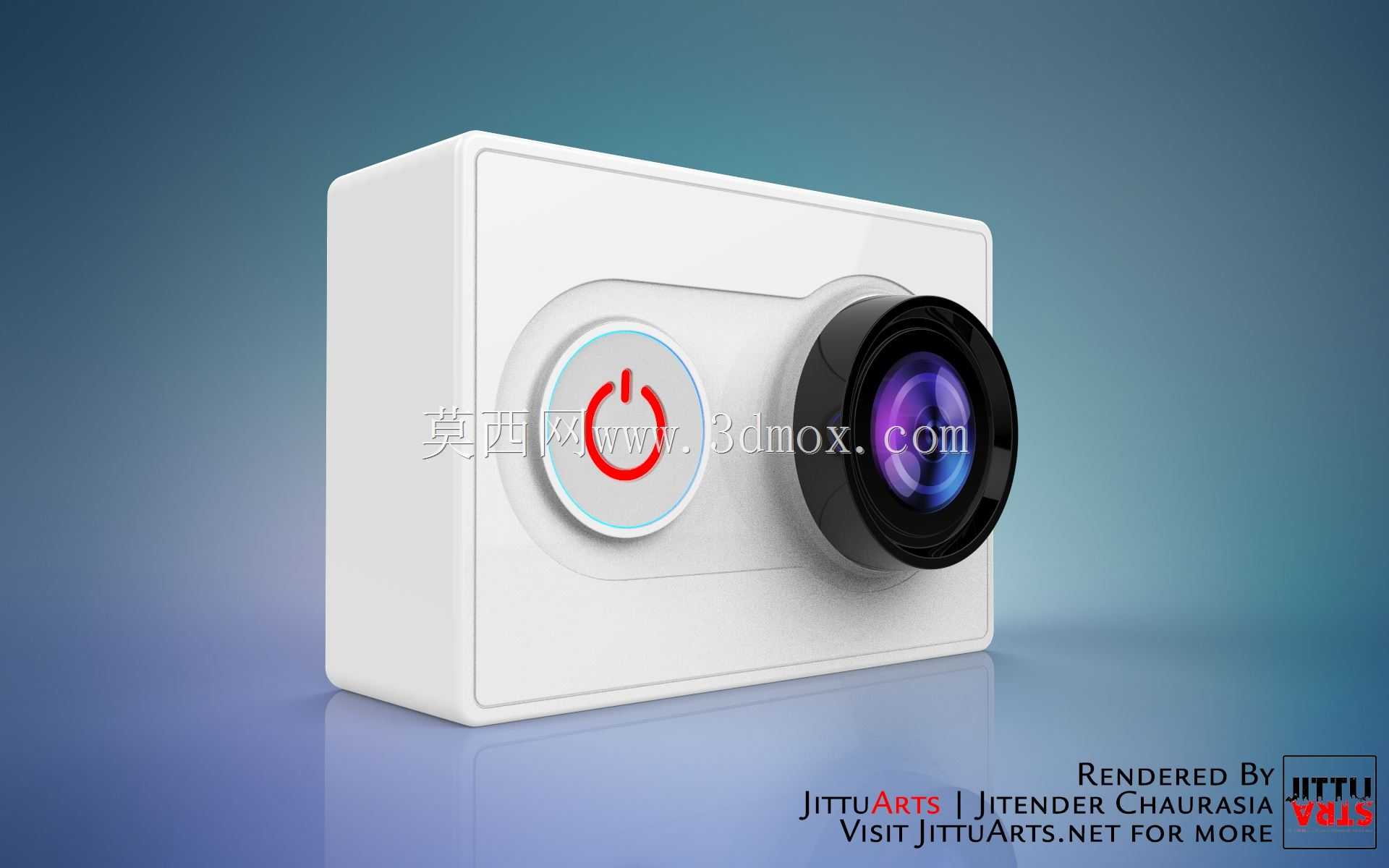

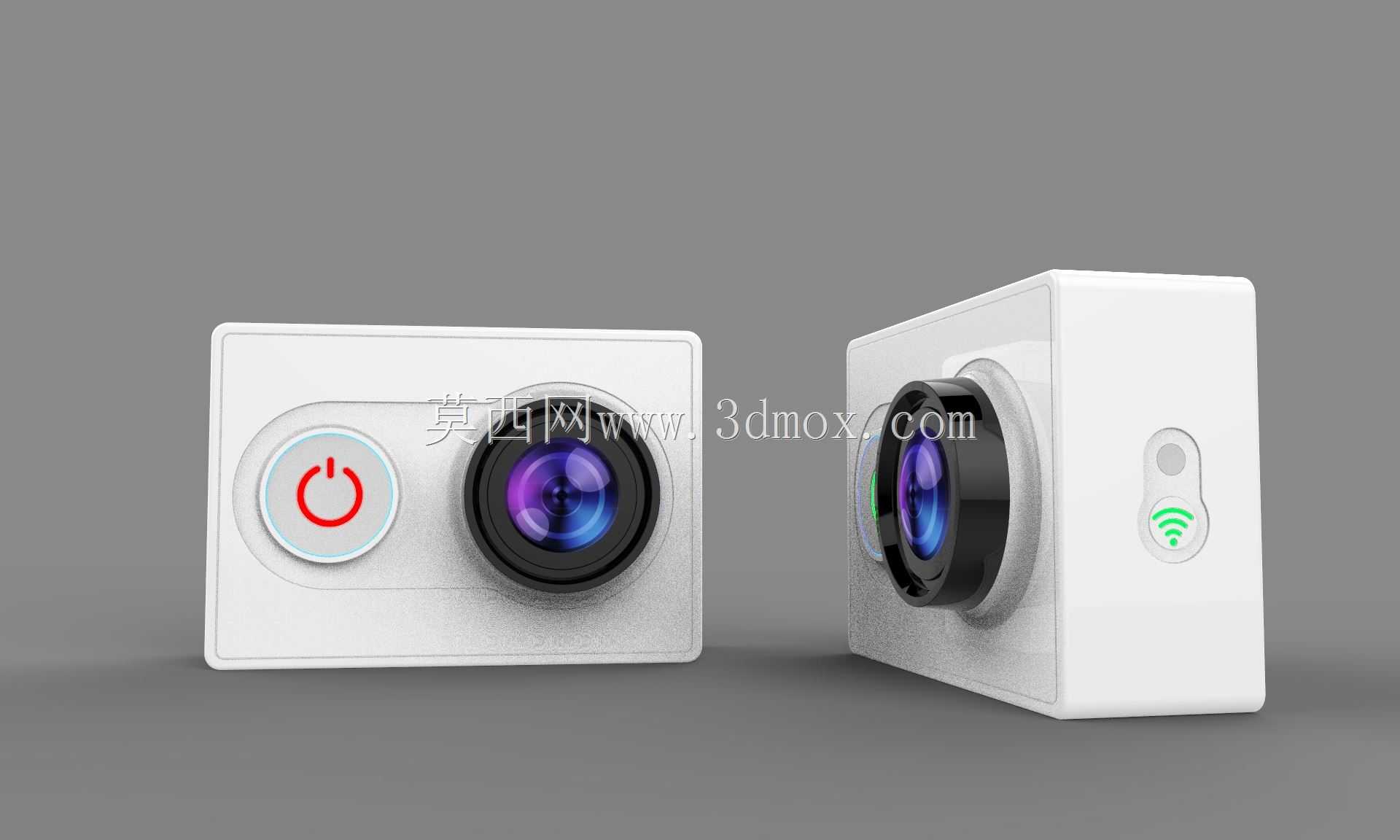

这款小型拍摄设备的结构设计，核心围绕户外动态场景的手持拍摄需求展开，适配骑行、极限运动、日常vlog记录等多类使用场景，可通过配套固定配件安装在头盔、自行车把、自拍杆等多种载体上，满足不同角度的动态画面捕捉需求。从功能特性来看，设备正面集成大视角光学镜头与带环形指示灯的实体电源按键，按键做了凸起式结构设计，即便用户佩戴户外手套也能精准触按，避免误操作；镜头周边做了微凸的防护边框，可在设备发生磕碰、掉落时优先接触接触面，减少镜片直接受冲击的概率，降低户外使用的损坏风险。设计过程中优先考虑手持握持的贴合度，整机采用圆角矩形的一体化壳体结构，边缘做了大弧度倒角处理，单手握持时掌心与壳体边缘的贴合度更高，长时间持握也不会产生硌手的不适感；壳体表面预留了防滑纹理的设计空间，可通过后续表面处理增加握持摩擦力，避免运动过程中手汗导致设备滑落。从安装边界来看，整机厚度控制在便携设备的合理区间，背面预留了通用快装板的连接螺孔位置，可兼容市面上绝大多数运动相机的通用固定支架，无需单独开模制作专属配件，降低用户的配件更换成本；壳体侧面预留了数据接口与功能按键的安装位，接口处做了内凹式的防水胶圈安装槽，可通过配套胶圈实现基础的生活防水能力，适配雨天、浅水环境下的拍摄需求。镜头模组的安装位做了同轴度定位结构，确保镜片组与成像传感器的安装精度，避免装配偏差导致的画面畸变、边缘成像模糊问题；电源按键内部预留了轻触开关的安装空间，按键与壳体之间的间隙控制在合理范围，既保证按键按压的顺畅度，又能避免灰尘、水渍从按键缝隙进入设备内部。整机内部的元器件排布采用分层堆叠设计，将电池、成像主板、存储模块按功能分区固定，既压缩了整机的外形尺寸，又能保证各模块之间的散热间隙，避免长时间录制时热量堆积导致设备过热停机。壳体的拼接采用卡扣加密封胶的组合方式，相比单纯螺丝固定的结构，整机的密封性能更好，同时减少了外露螺丝的数量，让设备外观更简洁一体化；镜头前方预留了滤镜安装的螺纹位，用户可根据拍摄场景加装UV镜、偏振镜等配件，拓展设备的拍摄适用场景。
