立式紧凑型ITX电脑机箱结构设计方案

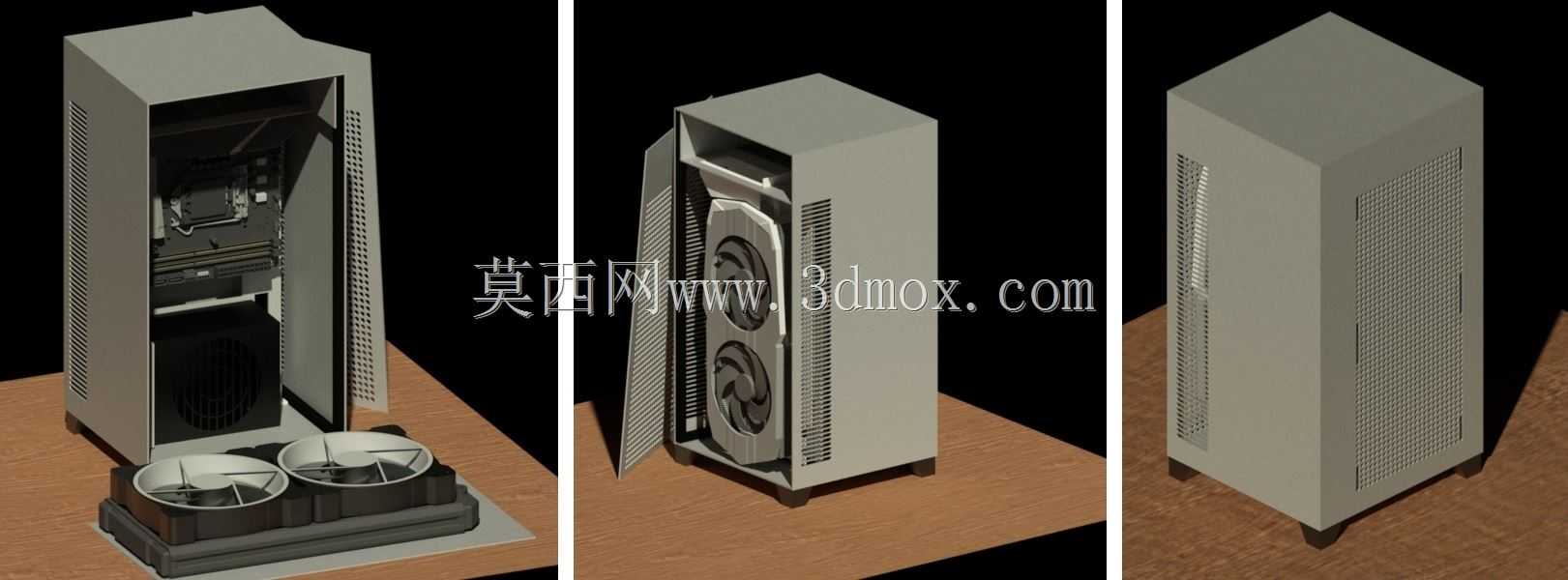

这款立式紧凑型ITX机箱的结构设计，核心瞄准小空间桌面装机、迷你主机搭建的实际应用场景，适配当下用户对高性能小体积主机的装机需求，解决传统ITX机箱散热冗余不足、硬件兼容性差的常见痛点。从结构边界来看，整机采用窄体立式布局，内部安装空间经过精准排布，可兼容指定规格的ITX主板、SFX规格电源，同时预留了280mm规格冷排的安装位，冷排厚度适配30mm规格，还可容纳厚度26mm以内的机箱风扇，底部额外预留双风扇进风位，形成从下到上的垂直散热风道，避免小机箱常见的热量淤积问题。设计思路上参考了成熟立式小机箱的结构逻辑，侧面板采用大面积通风格栅设计，既保证进出风的通流面积，也能通过格栅结构提升侧板的结构强度，减少薄钣金件的共振形变。机箱内部的硬件安装位采用分层排布逻辑，电源与主板区域做了合理的空间分隔，避免线材杂乱干扰风道，同时预留了足够的走线空间，方便装机时的线材整理。从安装适配角度，机箱底部设置了四个垫高支脚，将机箱主体与桌面抬升一定距离，保证底部进风的通畅性，支脚位置做了加强筋结构，避免长期放置出现支脚变形导致的机箱放置不稳问题。侧板采用可拆卸式的卡扣加螺丝固定结构，既保证日常拆装硬件的便利性，也能避免长期使用后侧板出现松动异响。在结构细节上，机箱的开孔位置围绕硬件接口、散热进出风需求做了对应排布，当前版本的结构还处于迭代阶段，部分安装孔位的位置精度还有调整空间，后续可根据实际硬件的安装公差做进一步的位置校准，避免出现孔位偏移导致的硬件安装干涉问题。这类紧凑型ITX机箱主要面向桌面空间有限、追求主机体积小巧同时需要兼顾硬件性能释放的用户，结构设计上平衡了体积控制、硬件兼容性与散热能力三者的关系，相比传统卧式ITX机箱，立式布局更节省桌面横向空间，垂直风道的散热效率也更适合搭载中高端独立显卡的高性能ITX主机配置，能够满足日常办公、内容创作、游戏娱乐等不同场景下的主机使用需求，结构上采用常规钣金加工工艺即可实现量产，加工难度低，结构强度也能满足日常使用的承重与防护需求。
