莫仕毫格BMI公母对接连接器结构

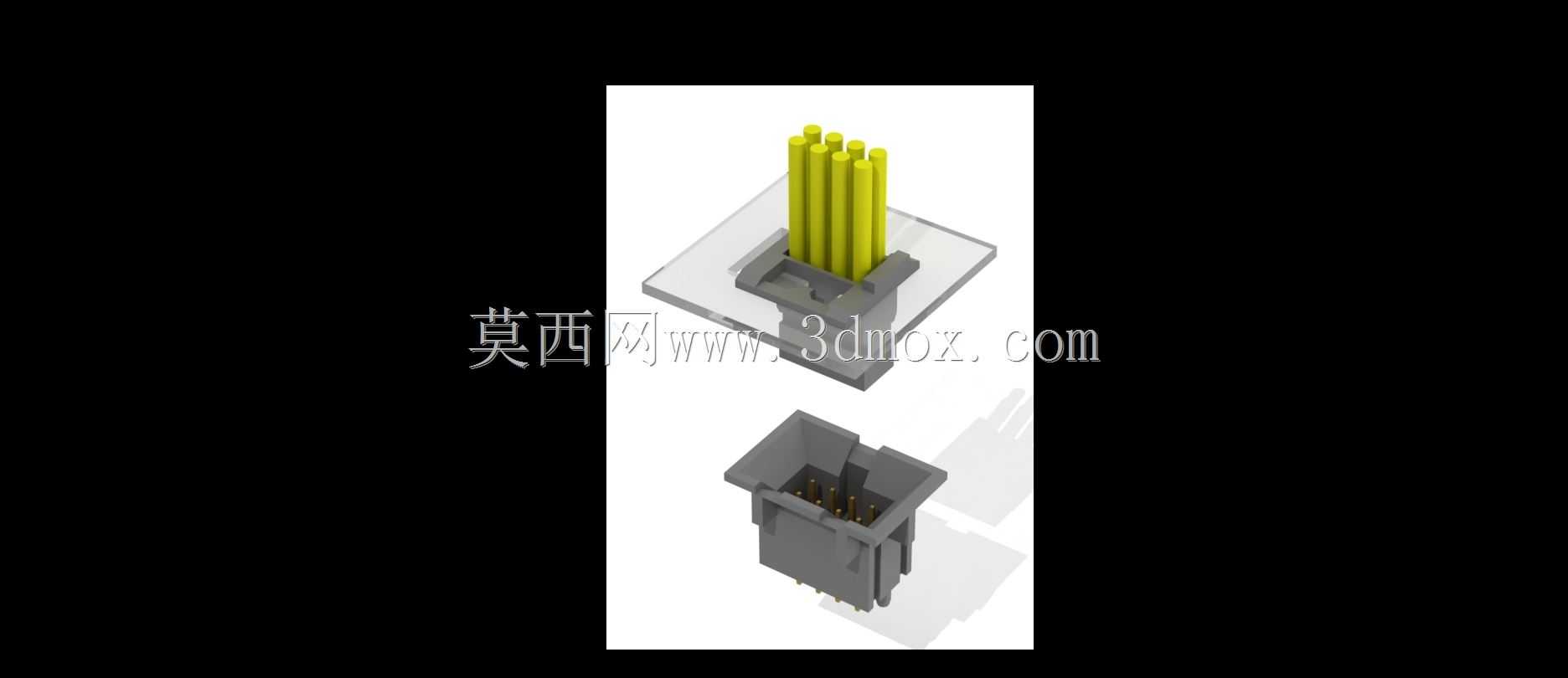

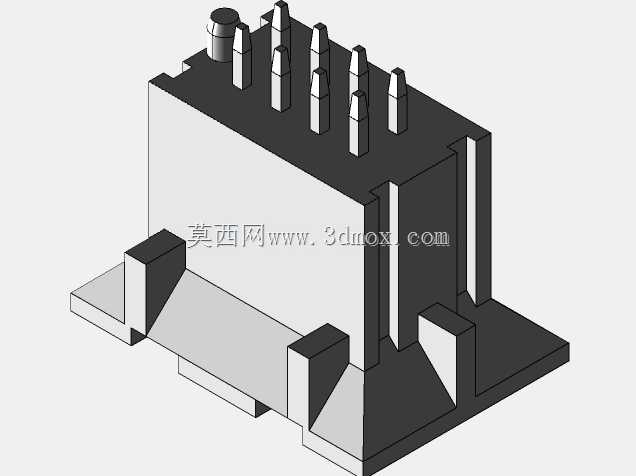

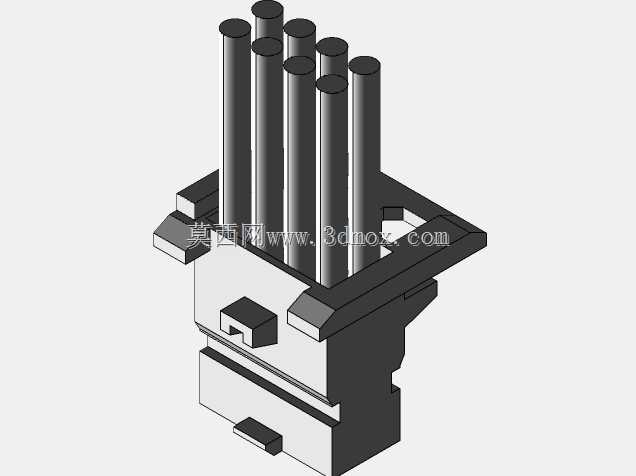

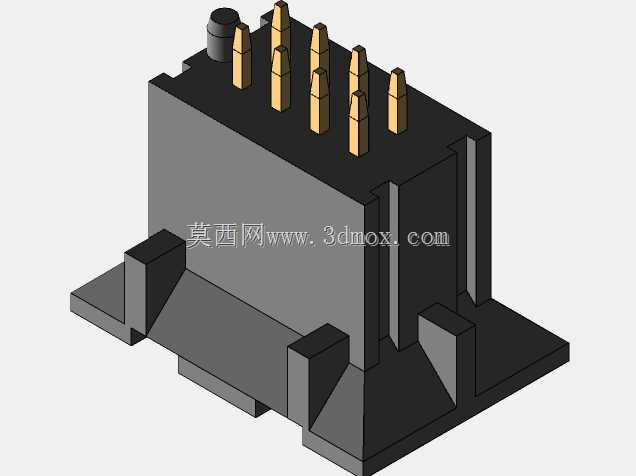

这类板对线连接器在工业控制板卡、通讯设备内部走线、小型伺服驱动接线场景中应用极广，核心作用是实现多芯信号线路的快速插拔对接，避免焊接接线的繁琐工序，同时保证连接后的接触可靠性，在设备检修、模块更换时能快速完成线路断开与复接，大幅提升装配与维护效率。从结构设计来看，该连接器分为公端插针座与母端插孔座两部分，公端采用直立式长插针布局，插针根部做了台阶式固定结构，与塑胶基座结合时能保证插针的垂直度，避免插拔过程中插针偏斜导致的接触不良；母端插孔内置弹性接触簧片，插合时簧片能紧密包裹公端插针，保证接触电阻稳定，即使在设备存在小幅振动的工况下，也不会出现信号瞬断的问题。建模过程中首先还原了插合端的导向结构，母端插口边缘做了小角度倒角导向，公端插入时不需要完全精准对位就能顺利滑入，降低现场装配的对位难度；基座部分的卡扣结构也做了精准还原，公母端插合到位后会有清晰的卡扣锁止反馈，避免拉扯线束时连接器意外松脱。安装边界方面，公端基座设计为面板安装形式，预留的安装孔位匹配常规面板开孔尺寸，插针伸出基座的长度、插针之间的中心距都严格按照实物测绘尺寸还原，母端尾部的线束容纳空间也做了等比例复刻，能匹配对应线径的压接端子装入，不会出现端子与基座干涉的问题。在结构细节上，塑胶基座的分型线、插针与基座结合处的溢胶槽都做了写实还原，插针的表面圆柱度、母端外壳的加强筋结构都完全参照实物测绘数据搭建，对于需要做设备整机布线仿真、结构干涉检查的设计人员来说，该模型能直接导入装配体中使用，不需要再额外调整安装尺寸与对接间隙，可直接用于验证连接器与周边结构件的空间距离，避免实际生产装配时出现连接器与外壳、其他元器件干涉的问题。同时模型还原了连接器插合后的整体总高、公端面板安装后的突出高度，能帮助设计人员提前核算设备内部的走线空间，预留足够的线束弯曲半径，保证线束装配后不会出现过度弯折导致的线芯断裂问题。
