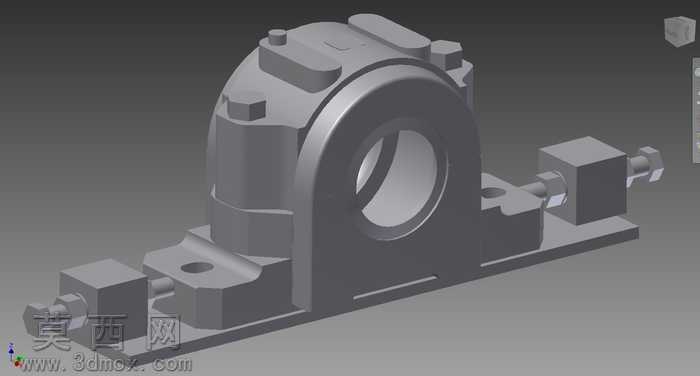

SNL系列剖分式水管工块轴承座三维设计

本模型为适配80mm轴径的SNL系列水管工块剖分式轴承座，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循轴承座安装配合的公差设计逻辑，对基座安装孔、轴承容纳腔、两侧锁紧定位结构的尺寸进行精准约束，确保各部件装配无干涉。模型整体采用灰铸铁材质的渲染设定，还原工业轴承座的哑光金属质感，对基座底部的安装平面、轴承腔的圆弧配合面、顶部注油孔结构、两侧螺栓锁紧凸台的细节进行精细化建模，表面做了符合铸造工艺的圆角过渡处理，避免尖锐棱角不符合实际生产工艺的问题。结构设计上采用上下剖分式的经典轴承座结构，上盖与底座通过两侧的六角螺栓实现锁紧固定，底座开设长圆形安装孔用于设备基座的位置微调，轴承腔内部预留了轴承安装的定位台阶，两侧延伸出的密封结构安装位可适配不同类型的接触式密封件，满足水管工况下的防尘防水密封需求。设计过程中重点考量了水管安装场景的载荷特性，对底座的支撑筋结构做了加厚处理，提升径向载荷下的结构强度，上盖的顶部凸台预留了润滑脂注油通道，可实现运行过程中的在线润滑维护，两侧的锁紧方块结构用于固定外接水管的定位组件，确保轴系运转过程中水管连接位置不会出现偏移松动。建模时对所有配合面做了贴合度校验，轴承腔的同轴度公差在三维软件中做了装配约束验证，确保装入对应规格轴承后内圈与轴的配合、外圈与座体的配合均符合机械设计标准，安装孔的位置尺寸匹配通用输送水管路的安装基座规格，无需额外修改即可直接用于管路支撑结构的装配仿真，模型的结构细节完整还原了实物的铸造拔模斜度、加工面与非加工面的质感差异，渲染时采用柔和的工业环境光，清晰展现各部分的结构层次与装配关系，可用于机械设计教学、管路支撑系统的装配模拟、零部件选型展示等场景。
