立式带座剖分式滚动轴承座三维设计

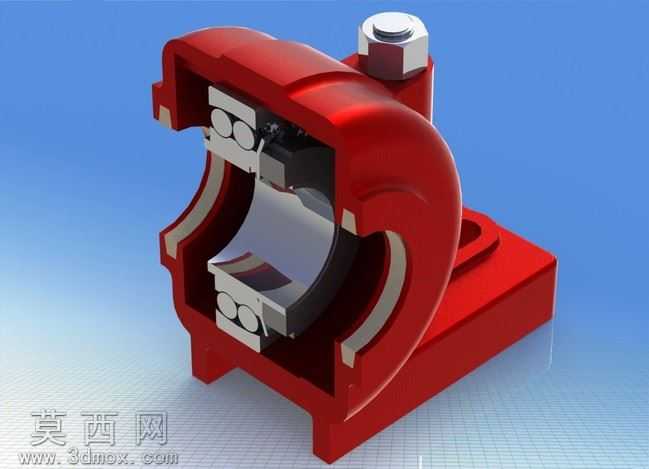

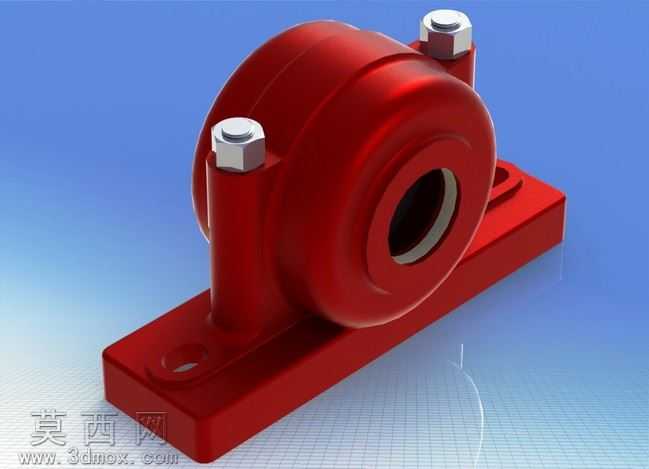

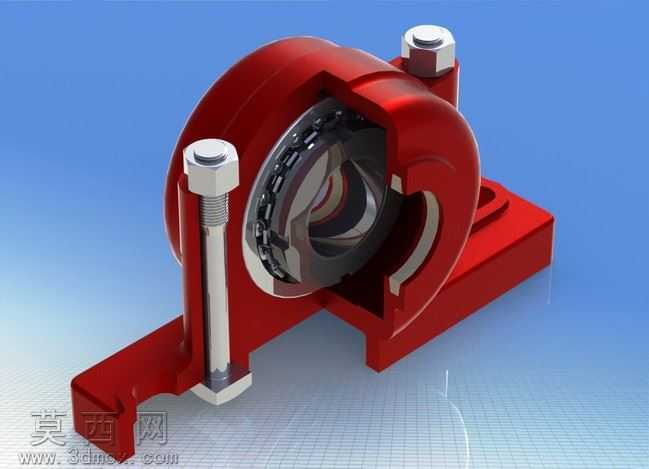

本模型为立式带座剖分式滚动轴承座，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械设计手册中轴承座的通用尺寸规范，对各部分结构做了精准还原。整体模型分为一体式铸造底座、上下对合的轴承座腔体、锁紧螺栓、内嵌轴承衬套四个核心部分，建模时先绘制底座的二维草绘轮廓，通过拉伸命令生成带安装孔的矩形底座结构，对底座与腔体衔接处做了圆角过渡处理，还原铸造件的工艺特征。轴承腔体采用上下剖分结构，建模时先构建完整的环形腔体，再通过分割命令生成上下两个半环结构，在两个半环的对接凸台位置绘制螺栓过孔与沉头结构，匹配六角头锁紧螺栓的装配尺寸，螺栓模型还原了六角头部、螺纹段的细节特征，可实现虚拟装配的干涉检查。内嵌的轴承衬套模型还原了内圈的光滑轴孔、外圈与腔体的配合面结构，衬套与腔体的配合公差按照基孔制过渡配合做了尺寸预留。材质渲染阶段，为轴承座主体赋予了红色烤漆金属材质，调整材质的粗糙度、反光度参数还原工业铸件表面的漆面质感，锁紧螺栓赋予镀锌亮面金属材质，突出金属紧固件的冷硬光泽，衬套部分赋予哑光灰铸铁材质，区分不同部件的材质差异。渲染时采用蓝白渐变背景，添加柔和的环境光与定向补光，突出轴承座的立体轮廓与结构细节，对腔体的内孔、底座安装孔、螺栓头部等位置做了光影强化，清晰展现各部分的结构形态。设计过程中充分考虑了轴承座的实际使用场景，底座的两个长圆形安装孔预留了安装调节余量，上下剖分的结构便于后期轴承的拆装维护，腔体的注油孔、密封槽位置也做了细节还原，完整呈现这类传动支撑部件的典型结构特征，模型各部件可单独拆分编辑，能够用于机械装配教学、设备结构展示、工程方案演示等场景。
