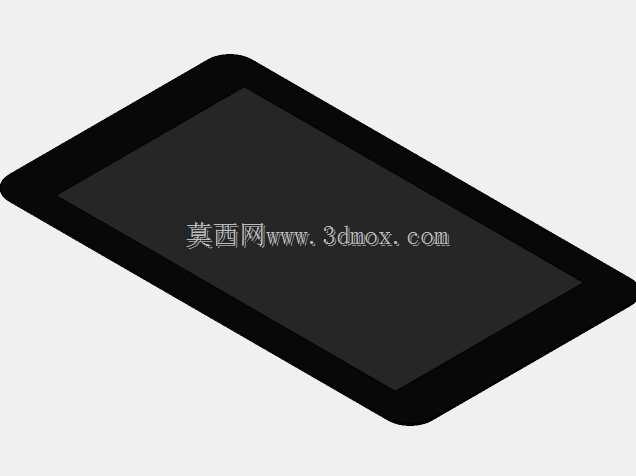

树莓派适配7英寸电容触控显示模组

在嵌入式开发、小型智能终端搭建的场景里，适配单板计算机的触控显示部件一直是结构选型的高频需求，这款7英寸触控显示模组，就是专门针对树莓派这类开源硬件平台做结构适配的交互部件。从实际使用场景来看，这类部件常被用在小型工业控制终端、桌面级智能交互面板、开源硬件DIY项目、便携式检测设备的人机交互界面上，替代传统的按键+段码屏组合，实现更直观的图形化操作逻辑。做结构设计的时候，首先要考虑的就是安装边界的匹配，这款模组的整体外形尺寸控制在194mm×110mm×20mm，厚度方向预留了足够的空间容纳触控层、液晶面板以及背部的驱动电路板，不会因为追求超薄压缩内部走线空间，导致装配时出现排线弯折过度、驱动板干涉的问题。设计思路上，外围采用了等宽的黑色硬质边框，一方面是给液晶面板提供足够的结构支撑，避免安装时挤压到液晶层造成漏光、显示异常，另一方面边框的宽度刚好预留了安装孔位的布置空间，不管是嵌入式嵌入设备外壳安装，还是通过支架外挂固定，都能找到对应的固定点位，不需要额外做转接支架。功能特性上，集成了电容触控层和显示面板的一体化结构，省去了单独搭配触控板的装配步骤，触控层和显示层的贴合精度控制在常规工业级要求范围内，不会出现触控点位偏移的问题，屏幕显示区域的比例适配主流的嵌入式系统显示分辨率，不需要额外做画面拉伸适配。在做设备结构匹配的时候，需要注意屏幕背部的驱动板凸起位置，预留对应的避让空间，同时边框的圆角处理也避免了装配时刮伤外壳或者操作人员的手部，整体结构没有多余的异形结构，不管是做3D打印外壳适配，还是开模做批量设备的前面板，都能很方便的提取安装轮廓，减少结构设计的重复工作量。实际选型时，这类一体化触控屏相比单独采购显示屏和触控层自行组装，结构一致性更好，装配公差更容易控制，尤其是在小批量设备试制阶段，能省去很多调试装配的时间，不需要反复调整触控层和显示屏的相对位置，也不用考虑两者之间的缓冲垫布置问题。
