ABB低压通风滤网组件结构设计

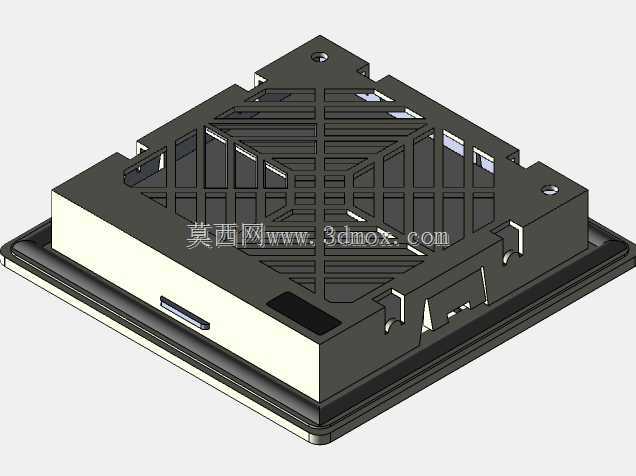

　　该结构件面向控制柜、变频柜及低压配电装置的通风散热与防尘需求，主要安装在柜体侧壁或门板预留开孔处，使柜内热量在风机或自然对流作用下排出，同时阻挡粉尘、纤维和飞溅异物进入电气空间。在工业现场，PLC柜、伺服驱动柜、小型控制柜和自动化工作站常因内部器件发热而需要持续换气，若进风或排风位置缺少有效过滤，灰尘会沉积在电路板、散热器和接线端子上，长期运行后容易引起绝缘下降、散热效率降低甚至接触不良。此组件把格栅防护、过滤材料容纳和快速维护结合在一起，适合用于车间、设备机房以及存在少量粉尘的自动化产线环境。从结构上看，外框采用近似方形的薄壳造型，正面设置斜向交错的通风格栅。格栅并非简单开孔，而是通过多道筋条形成遮挡路径，既保证空气通过面积，

　　又能减少大颗粒异物直接冲击滤材。背部形成容纳过滤棉或滤网的腔体，滤材可从侧边或背部拆装，维护时不需要整体拆下柜体连接部分。四周预留安装孔和卡扣位，可通过螺钉、卡爪或弹性卡接固定在柜体面板上；边框与柜体接触区域可贴附密封泡棉，避免未经过滤的空气从侧边缝隙窜入。设计思路上优先考虑的是气流阻力、防护强度和维护便利性之间的平衡。格栅筋条间距不能过大，否则防护能力不足；也不能过密，否则会显著增加风阻，削弱散热效果。模型中筋条沿多个方向交错布置，使正面可视区域被充分覆盖，同时在筋条之间保留连续的气流通道。壳体侧壁设置卡钩和定位结构，便于与柜体开孔快速对齐；局部加厚区域用于承受螺钉压紧力，防止薄壳结构在装配时发生翘曲。底部或侧边的小凸台、

　　缺口可作为滤材定位和取出结构，减少更换滤材时的对位时间。关于安装边界，结构工程师在柜体开孔前应核对组件外轮廓、安装孔距、嵌入深度以及门板与柜内器件的安全距离。正面格栅突出面板的高度需考虑人员碰撞、门体开启和周边管线布置；背部伸入柜内的深度则要避开线槽、接触器、端子排和散热器。若柜内存在正压或强排风，还应评估滤材压紧方式和边框密封，防止滤材在气流脉动下松动。对于需要频繁维护的场合，可优先采用卡扣式结构，使滤网更换无需工具；对于振动较大的设备，则应在卡扣之外增加螺钉固定，以避免长期振动导致松脱。建模时需要重点关注薄壳壁厚均匀性、格栅筋条与外框的过渡圆角以及卡扣根部强度。壁厚突变会在注塑成型时产生缩水、翘曲和内应力，因此在安装柱、

　　卡扣和边框交汇处应设置合理的加强筋和拔模斜度。格栅区域面积较大，需通过背部加强筋提高整体刚性，避免滤材压紧后中部凹陷。若用于阻燃要求较高的电气柜，材料通常还需满足相应阻燃等级，这会影响卡扣弹性和结构壁厚选择。总体而言，该模型不是孤立的外观件，而是柜体热管理与防护系统的一部分。它把通风路径、异物阻挡、滤材更换和柜体安装整合在一个紧凑方形组件中，结构简洁，边界明确，便于在电气柜三维布置中进行开孔校核、装配干涉检查和维护空间评估。
