PCB板载MOLEX双位插座结构设计

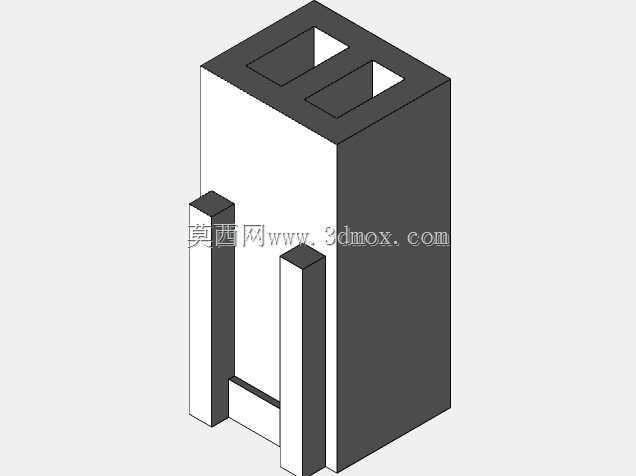

　　该款双位插座主要面向PCB板载连接场景，在工业控制板卡、小型传感模块、消费类电子主板的布线布局中都有广泛应用，核心作用是实现板端与外部线束的快速插拔对接，替代传统焊接式接线，降低装配阶段的人工工时，也为后期设备维护、模块更换提供便利。从结构设计层面看，整体采用直立式塑壳主体，底部伸出的两个定位柱可直接插入PCB对应定位孔，在波峰焊或回流焊过程中起到预固定作用，避免元件偏移导致焊接不良。塑壳顶部开设两个独立的端子容纳腔，腔体内部设置导向斜面与卡扣位，插入适配端子时可自动纠偏，同时依靠卡扣锁紧端子，防止设备运行过程中受振动、拉扯出现端子退针、接触不良的问题。外形轮廓采用规整的长方体设计，主体侧壁做了均匀壁厚处理，

　　既满足注塑成型时的熔体流动要求，避免出现缩痕、缺胶缺陷，也能在有限的板上空间内压缩占用面积。安装边界方面，两个定位柱的中心距严格匹配标准MOLEX连接器的PCB孔位规范，焊盘尺寸与引脚宽度适配常规焊接工艺，塑壳底部与PCB板面预留微小间隙，用于容纳焊锡凸起与助焊剂残留，避免壳体顶起导致元件浮高。在实际选型应用中，结构工程师可直接将该模型导入PCB布局文件，核对其与周边电解电容、芯片散热片、接线端子的安全间距，尤其是在高密度布线的板卡上，可提前规避插拔操作时与周边元件发生干涉的问题。壳体两侧的竖直加强筋既提升了塑壳整体的抗形变能力，在频繁插拔受力时不会出现壳体开裂，也为自动化装配的吸嘴取件提供了平整吸附面，适配SMT生产线的自动贴装流程。端子腔的分隔筋可将两个接线位完全隔离，避免相邻端子间因焊锡桥接、金属碎屑落入引发短路，满足低压电气连接的绝缘防护要求。
