自行车传动链轮结构设计

　　该链轮属于自行车链传动系统的核心啮合零件，主要应用于普通代步自行车、城市通勤车及部分轻型人力车辆的动力传递环节，安装于车架中轴对应的曲柄输出位置，与链条、飞轮共同构成完整的动力传输路径，骑行过程中通过轮齿与链条链节的连续啮合，将脚踏施加的扭矩转化为链条的直线牵引力，最终驱动后轮实现车辆行进。

　　从实际使用场景来看，这类链轮需要长期承受骑行起步、爬坡、颠簸路况带来的交变冲击载荷，同时还要应对户外泥水、粉尘附着带来的磨损问题，因此结构设计上优先保证啮合可靠性与结构强度。轮体采用盘式一体化结构，外缘均匀分布与标准自行车链条节距匹配的轮齿，齿形经过啮合轨迹优化，能够在链条进入和退出啮合时形成平滑过渡，减少卡链、跳链概率，降低啮合过程中的冲击噪音与链条磨损速度。

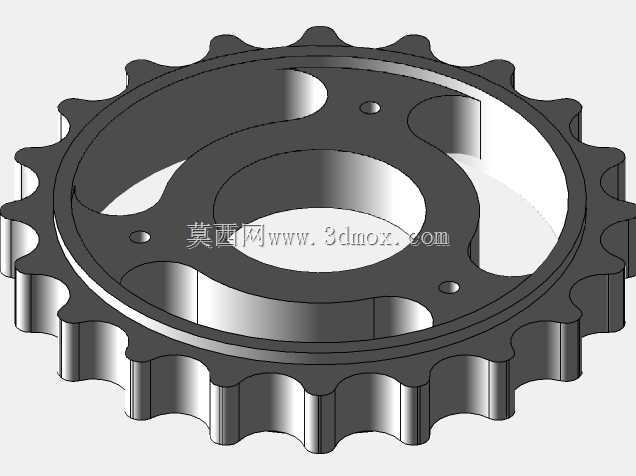

　　轮体中部设置大直径中心安装孔，用于与中轴曲柄组件完成定位配合，孔位周边的盘面均匀布置多个小孔，一方面可通过紧固件实现链轮与曲柄的可靠锁止，避免大扭矩传递过程中出现周向转动错位；另一方面能够去除轮体多余材料，降低零件自身重量，减少骑行过程中的动力损耗。盘面采用多段镂空式结构设计，在不削弱轮体整体抗弯、抗扭强度的前提下，进一步缩减零件重量，同时镂空区域可在骑行时减少泥水、杂物在轮面积存，降低杂物卡入链条与轮齿间隙引发传动故障的概率。

　　从安装边界来看，链轮的轴向厚度、中心孔直径、安装孔分布圆直径均与对应规格的自行车曲柄、中轴组件匹配，安装后链轮与后轴飞轮处于同一平面，保证链条运行过程中不会出现偏磨；轮体外缘齿顶圆尺寸与对应传动比的设计要求匹配，可根据不同骑行需求调整齿数，实现脚踏输入扭矩与后轮输出转速的合理配比。轮体的台阶式盘面结构能够提升自身结构刚性，在频繁的启停、重载踩踏工况下不易发生盘面变形，保证轮齿与链条的啮合精度长期稳定。

　　建模过程中完整还原了轮齿的渐开线啮合轮廓、各孔位的精确位置、盘面的厚度变化与圆角过渡细节，所有配合尺寸均符合自行车传动件的通用装配要求，可直接用于传动系统的装配校验、运动仿真以及零部件的加工工艺参考，帮助设计人员验证链轮与周边曲柄、链条、车架部件的空间干涉情况，优化整车传动系统的布局合理性。
