双位插拔式接线连接器结构设计

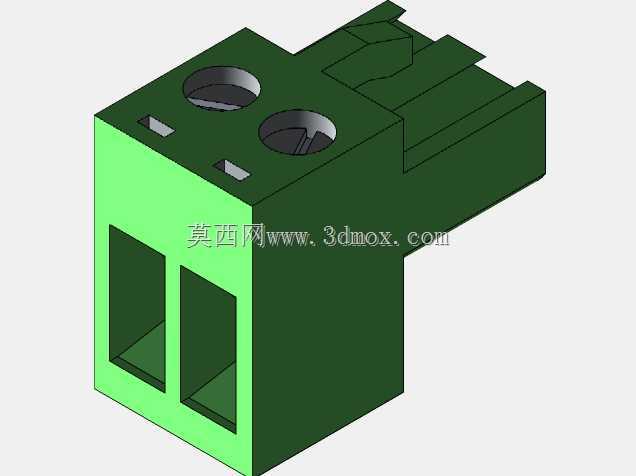

　　这类双位插拔式接线连接器，常见于工业控制柜内部的信号转接、小功率供电回路分线场景，也大量用在传感器接线、PLC端子排扩展、小型机电设备的线束对接环节。现场布线时，工人不需要反复拧动多颗螺丝，直接把预压好冷压端头的导线插入对应孔位，依靠内部弹片或螺钉压紧结构就能完成导通，后期检修拆换时也能直接拔插，大幅减少柜内布线的工时。从结构上看，这款塑件本体采用分体式卡位设计，主体为绝缘基座，前端伸出两个独立的矩形插接腔，用来和对应公座对插，顶面预留两个圆形接线操作孔，孔旁附带小型定位缺口，既可以引导螺丝刀垂直进入拧紧压线螺钉，也能在多联并排拼接时起到对位防错作用。基座后侧延伸出两道带倒扣的弹性卡舌，

　　安装时可以直接卡在DIN导轨或者预制的面板卡槽里，不需要额外螺丝固定，日常维护拆卸只需用一字批轻挑卡舌就能取下。设计这类接插件时，首先要保证爬电距离与电气间隙满足低压控制回路的绝缘要求，两个插接腔之间的隔筋厚度、接线孔到侧壁的壁厚都要经过校核，避免注塑成型后出现缩痕、缺料，同时还要兼顾插拔手感——卡舌的倒扣量不能过大，不然现场徒手拔插过于费力，倒扣量太小又会在设备振动时出现松脱，通常会在卡舌根部做减薄处理形成弹性臂，再配合斜面导向，让插入时顺滑、锁止后有明确到位触感。外形边界方面，这类两位连接器整体宽度控制在两位端子的最小排布尺寸内，高度以不超出柜内线槽与元器件之间的预留空间为准，前端插接腔的深度要保证公针插入后完全被护套包裹，

　　避免带电金属外露，顶面接线孔的位置要留出螺丝刀操作的竖直空间，多个模块并排拼接时，相邻侧壁的定位凸台与凹槽要对齐，拼接后不会出现左右窜动。建模过程中需要重点处理脱模斜度，外壁、卡舌、内部压线腔都要顺着模具开模方向设置合理斜度，转角处用圆角过渡减少应力集中，壁厚尽量保持均匀，防止绝缘外壳在温变环境下出现变形，导致插拔卡滞或接触不良。实际选型时，结构工程师会结合导线线径、额定电流、安装空间确认位数与固定方式，这类两位规格多用于信号点数量少、需要频繁拆接的局部回路，和多位端子排相比，它的单体更换更灵活，也能在狭小的设备腔体内完成线束对接。
