家用宽带接入路由器概念外观结构设计

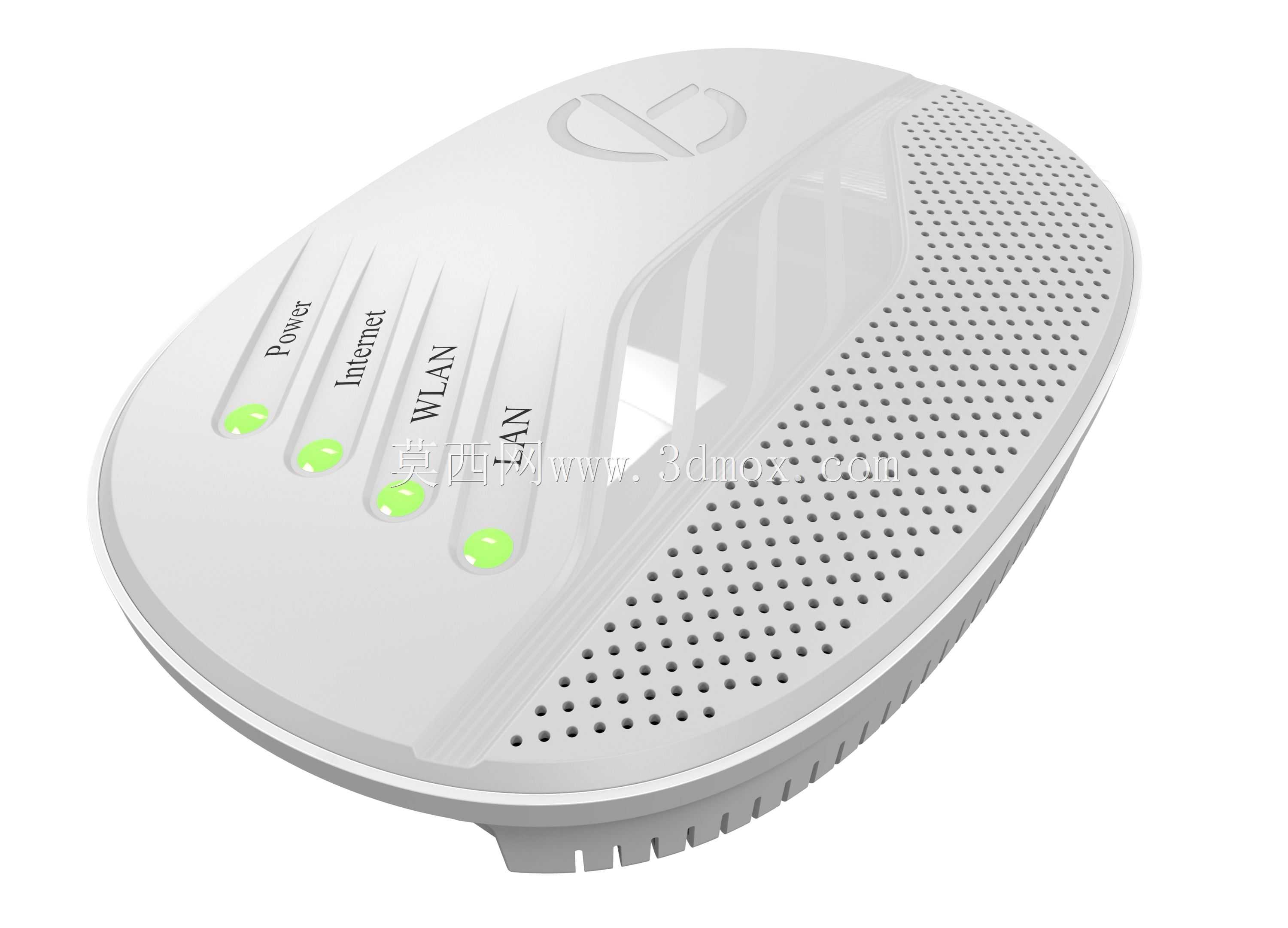

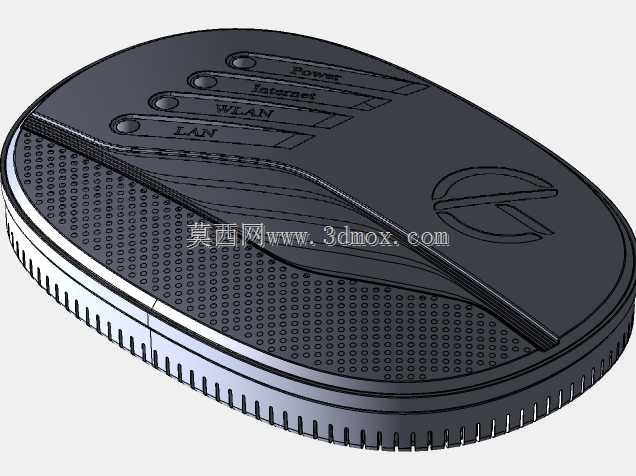

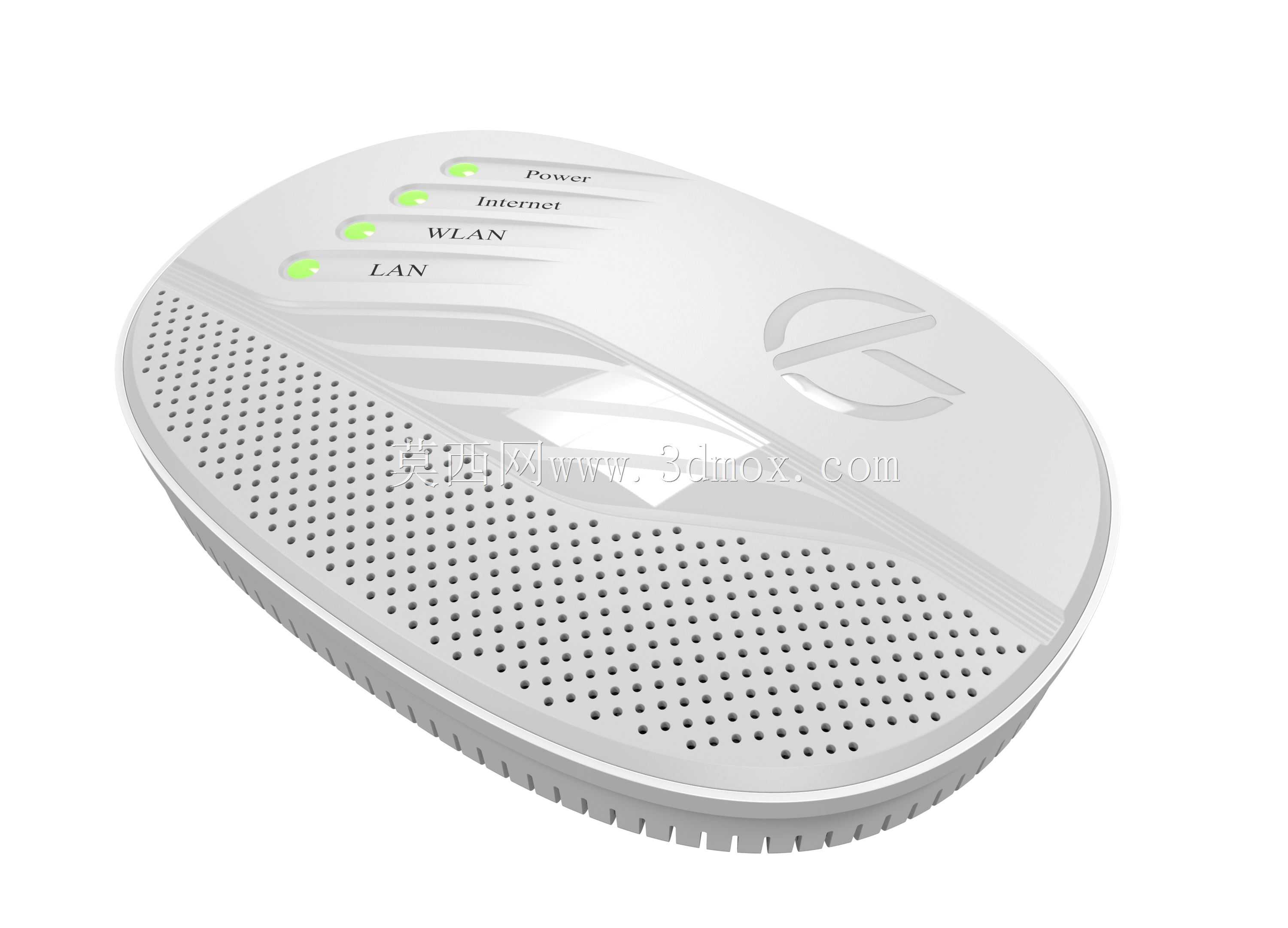

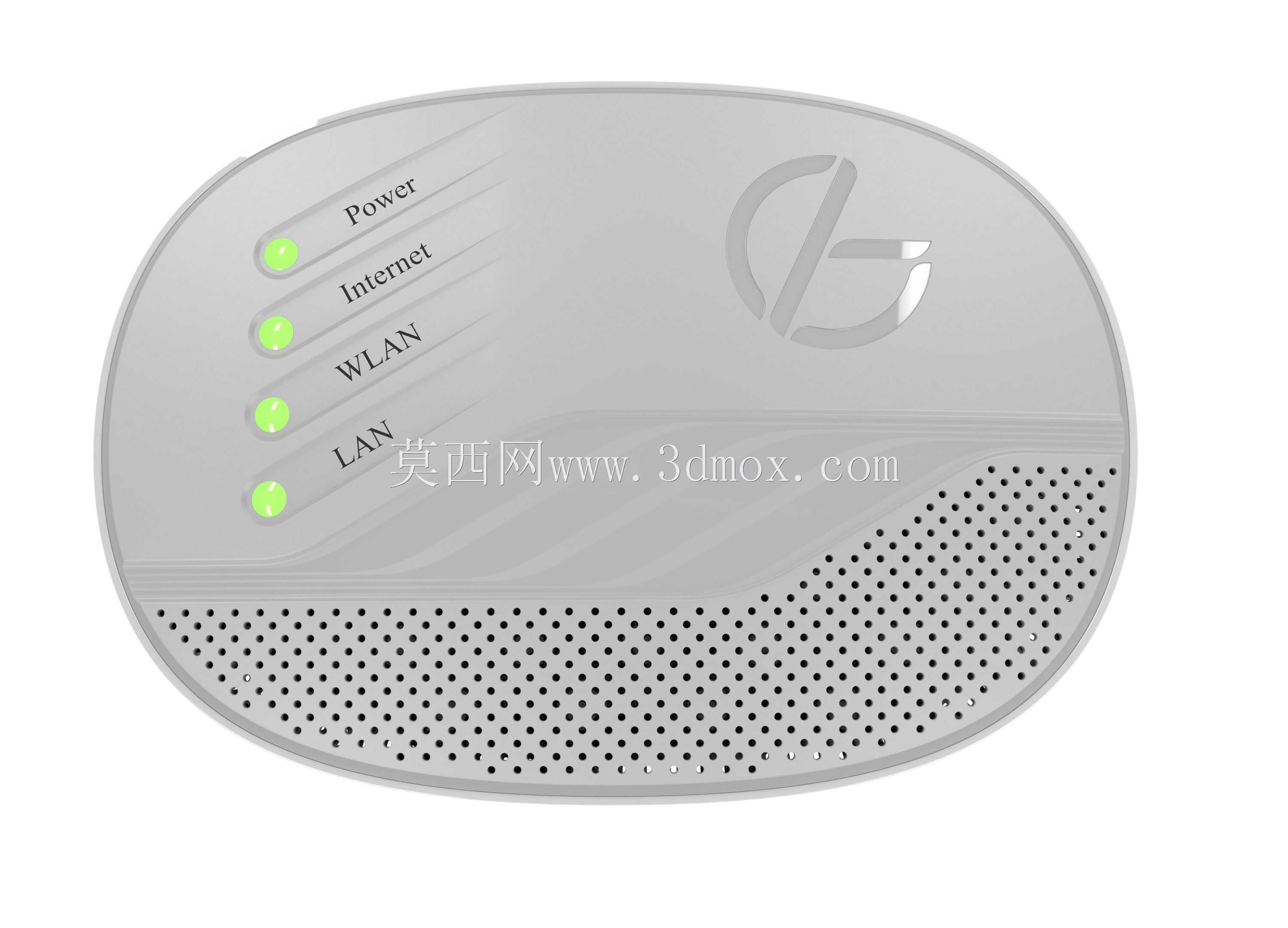

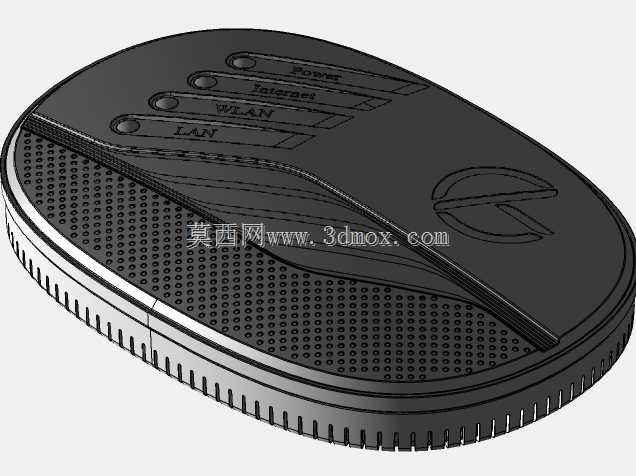

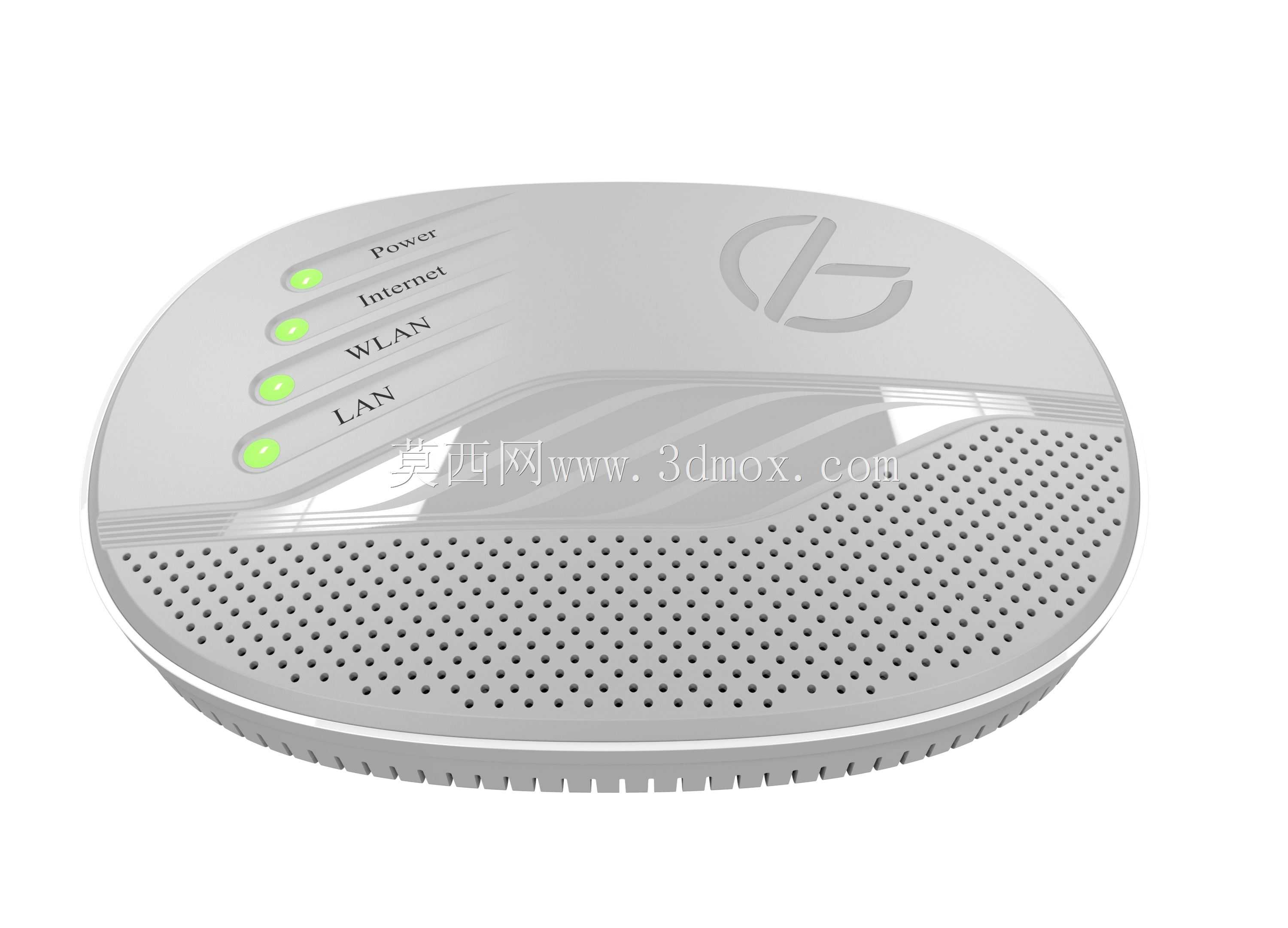

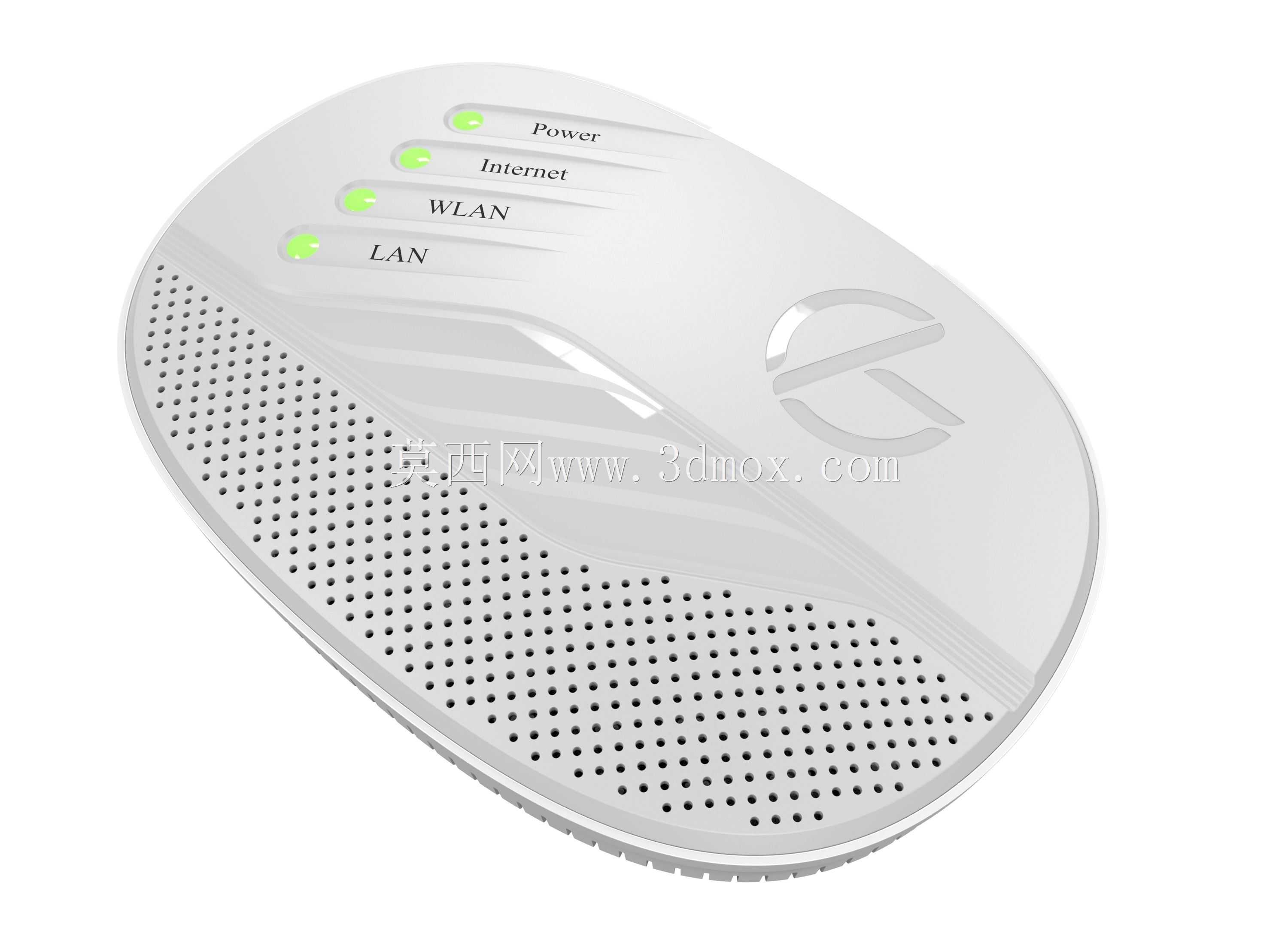

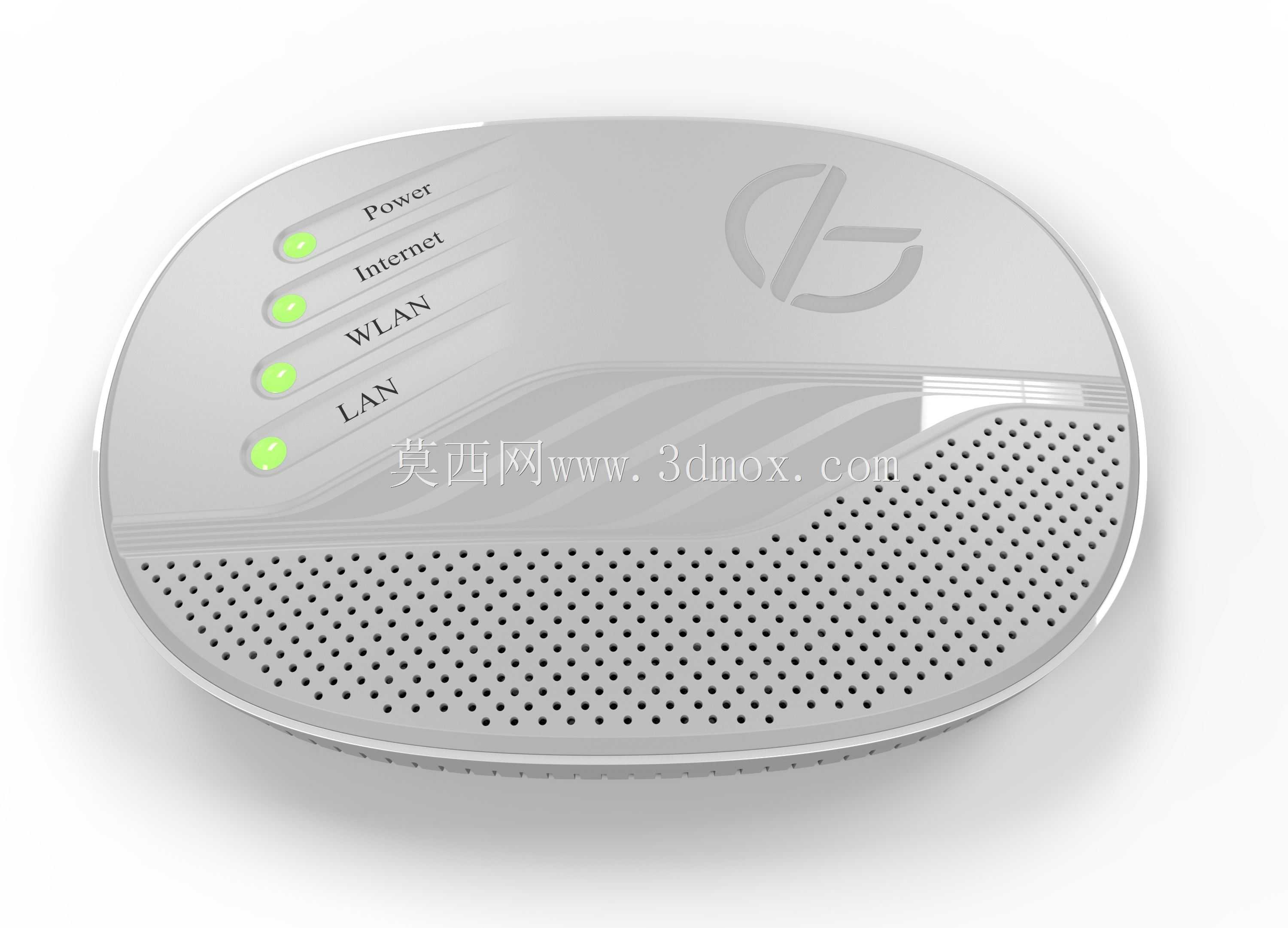

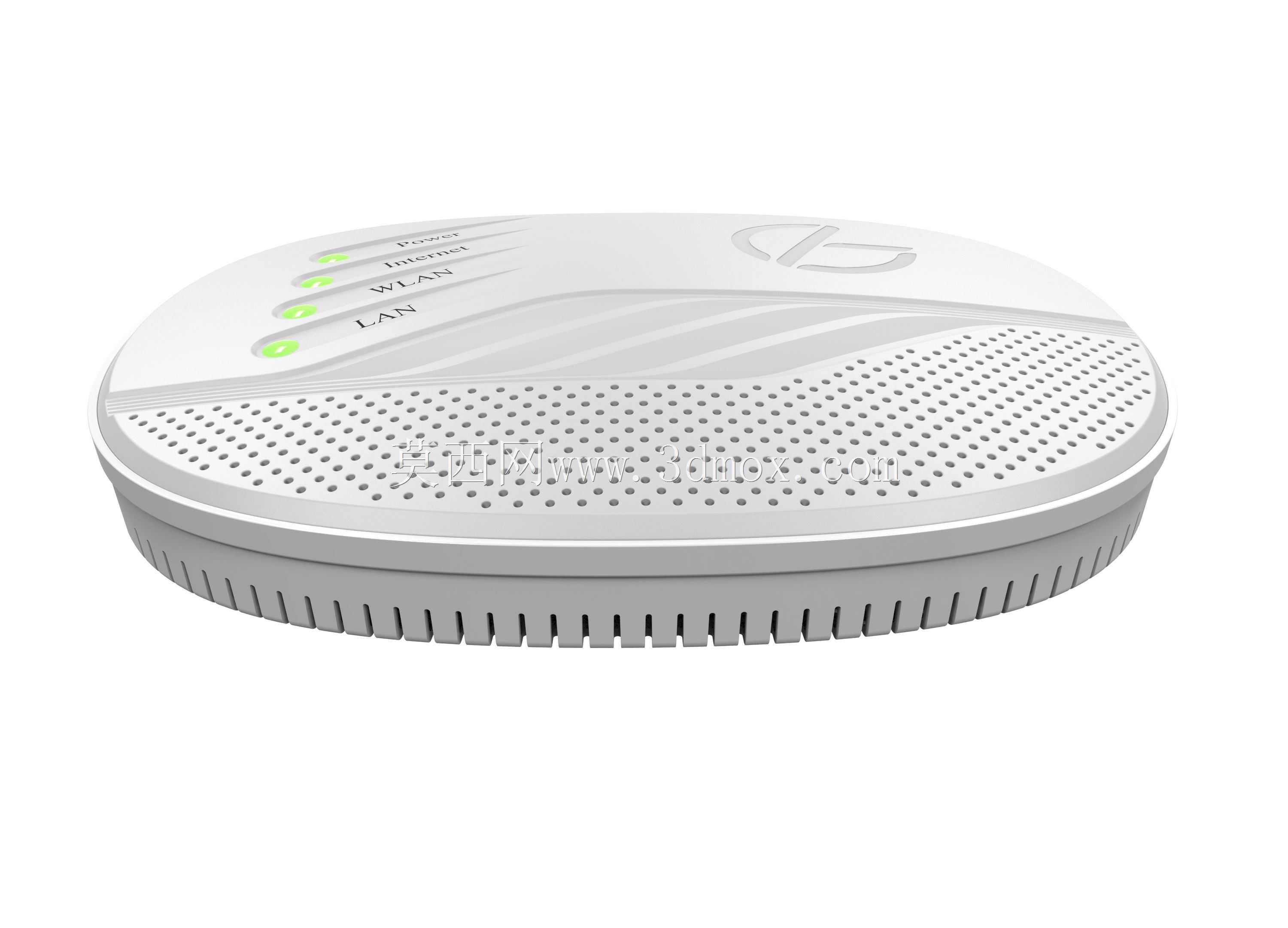

这款网络接入终端设备的设计，首先锚定家庭及小型办公场景的桌面摆放需求，整体采用圆润椭球造型，完全规避尖锐棱角，既降低日常磕碰的损伤风险，也能适配多数简约家装、办公桌面的陈设风格，不会产生突兀的视觉感。设备上壳表面做了分区肌理处理，前侧半区域排布密集的圆形通声/散热通孔，既满足内置电路板工作时的自然对流散热需求，也能避免大尺寸开孔进灰、进虫的问题，同时细密孔阵形成的哑光质感，和上壳其余区域的高光曲面形成视觉层次，不会让整体外观过于单调。设备顶面靠后侧区域排布四个状态指示灯，分别对应电源、互联网连接、无线局域网、有线局域网四个核心工作状态，指示灯采用内凹式导光结构，光线柔和不刺眼，用户坐在桌前无需起身，平视即可快速识别设备当前的运行状态，排查网络故障时能第一时间定位问题环节。设备侧面预留的接口区域做了下沉式处理，网线、电源接口接入后，线材不会过度突出设备轮廓，能贴合墙面摆放，减少桌面空间的占用，底部设计有隐藏式防滑胶垫工位，摆放时不会随网线拖拽发生移位，同时垫高的底部间隙能进一步提升空气流通效率，保障长时间满负荷工作时的散热稳定性。结构设计阶段充分考虑注塑生产的工艺可行性，上下壳采用卡扣加隐藏螺丝的固定方式，外壳壁厚均匀控制在2mm左右，避免注塑成型时出现缩痕、翘曲等缺陷，曲面过渡处的圆角半径均大于0.8mm，既提升外壳的结构强度，也能降低模具加工的难度，减少量产阶段的不良率。设备整体厚度控制在35mm以内，最大长宽尺寸不超过200mm，摆放时不会占用过多桌面空间，无论是放在电视柜、书桌边角还是弱电箱旁的置物架上，都能灵活适配安装边界，无需额外预留过大的操作空间。作为宽带接入的核心终端，这款设备集成了有线、无线信号转发的核心功能，外观设计弱化了传统网络设备的工业感，更偏向消费数码的亲和属性，能更好融入日常家居环境，结构上的细节处理也兼顾了生产工艺、使用体验、长期运行稳定性的多重需求，可作为家用网络终端产品外观迭代、结构优化的设计参考。
