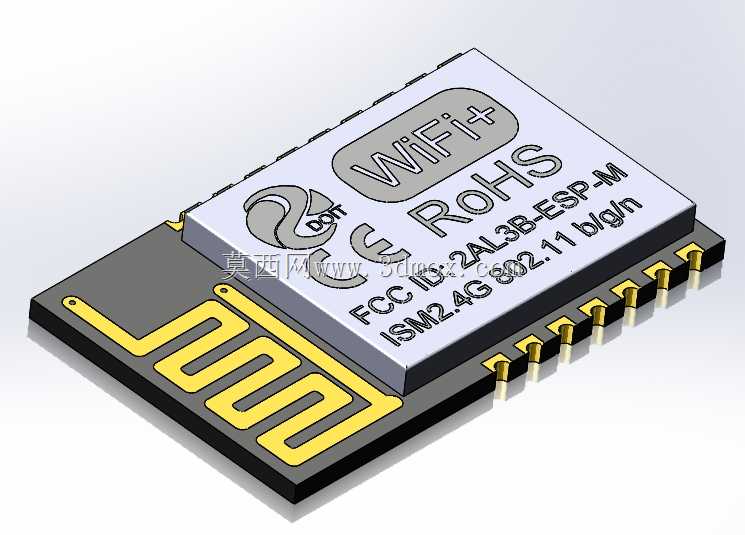

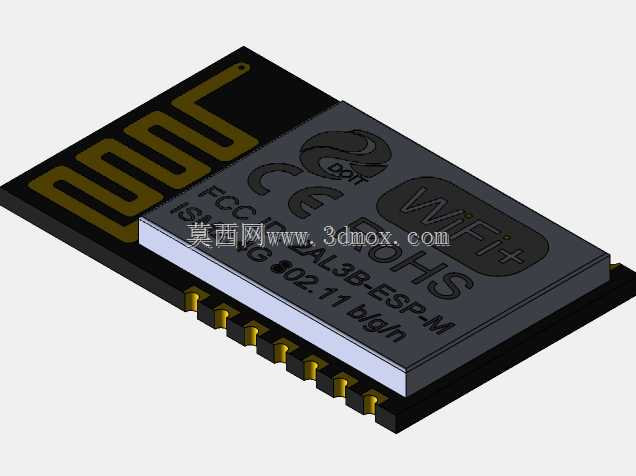

ESP-M2贴片式WiFi无线通讯模块三维结构

做物联网终端硬件结构设计时，这类贴片式WiFi模组的选型与结构适配是绕不开的环节，很多做智能小家电、工业传感节点、智能家居控制端的项目，都会用到这类小体积的无线通讯模组。这款ESP-M2模组基于ESP8285方案设计，板载了PCB走线形式的倒F天线，不需要额外外接天线就能实现2.4G频段802.11b/g/n协议的无线数据传输，能满足短距离内设备联网、数据透传、远程控制的核心需求，在智能插座、温湿度采集节点、小型智能穿戴设备、工业无线传感终端里都有广泛应用。从结构设计角度看，这款模组采用表贴封装形式，侧边排布半孔焊盘，焊接时可以直接贴合在主控PCB表面，不需要额外预留插件通孔，能有效压缩终端产品的内部堆叠空间。设计建模时需要重点关注几个边界：首先是模组本体的厚度公差，表层屏蔽罩的凸起高度、底部PCB基材的厚度都要纳入堆叠尺寸核算，避免和外壳内壁或者周边元件产生干涉；其次是板载天线的净空区域要求，建模时要在天线对应的PCB区域预留无铜、无金属元件的净空范围，不能在天线正下方布置高速信号线或者金属结构件，否则会直接影响天线辐射效率，导致无线信号衰减、连接稳定性下降。模组的焊盘尺寸建模需要严格匹配实际焊接工艺要求，半孔焊盘的宽度、间距要和SMT钢网开孔参数对应，避免出现焊接虚焊、连锡的问题。另外建模时还原了模组表层的丝印标识、屏蔽罩的冲压圆角、侧边焊盘的金属化细节，这些细节能帮助结构工程师在整机装配校验时，直观核对模组的安装方向，避免生产时出现贴装反向的问题。很多新手工程师在做这类通讯模组的结构适配时，容易忽略天线区域的结构避让，比如在天线上方布置金属装饰件、电池或者屏蔽罩，最终导致样机无线通讯距离不达标，反复整改结构浪费项目周期，这类精准的三维模型能在设计阶段就完成干涉校验、安装空间核算，提前规避这类生产和性能问题。同时模组的引脚排布建模也对应了实际的电气定义，能方便硬件工程师在做PCB Layout时同步核对走线方向，结构和硬件设计协同效率能提升不少。
