GLCD128x64显示控制板带USB中断功能

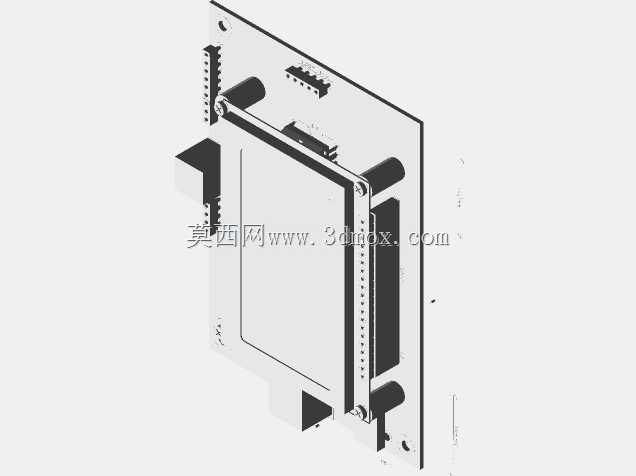

这款显示控制板核心搭载128x64分辨率图形点阵液晶，配合PIC18F4550主控芯片实现本地显示与USB中断通讯功能，在小型工业控制终端、嵌入式数据采集设备、桌面级实验装置中应用广泛。实际使用场景中，该板可直接作为设备的人机交互前端，实时展示传感器采集的数值、设备运行状态参数、故障提示代码，无需额外搭配显示转接电路，USB中断模式可在主机下发指令时快速触发响应，避免轮询模式带来的通讯延迟，适配需要快速交互的小型控制场景。从功能特性来看，板载电路集成了液晶驱动外围、主控最小系统、USB接口防护元件，液晶模块通过排针与主控板连接，预留的固定孔位可直接将整板固定在设备壳体内部，显示区域正对壳体开窗位置，无需额外设计显示转接支架。设计过程中优先考虑了安装兼容性，液晶模块的安装边界与主控板边缘预留足够间隙，避免焊接元件与壳体结构产生干涉，USB接口布置在板边一侧，对应壳体开孔位置，方便外接通讯线缆，板上的接插件布局避开液晶安装区域，后期检修时可直接插拔外接线路无需拆卸显示模块。外形尺寸方面，整板采用矩形布局，四个角的安装孔位间距适配通用嵌入式设备的壳体安装柱规格，板上最高元件为液晶模块背部的驱动芯片，整体堆叠高度控制在常规嵌入式壳体的内部空间范围内，不会出现顶盖合模干涉的问题。电路设计上，主控芯片的IO口直接连接液晶的并行数据总线，减少信号传输路径上的干扰，USB差分走线做了等长处理，保证中断信号传输的稳定性，板上的电源滤波电容贴近主控与液晶的电源引脚布置，降低电源纹波对显示效果与通讯稳定性的影响。实际装配时，可先将液晶模块通过排座焊接在主控板上，再通过铜柱将整板固定在壳体内的安装柱上，最后插接USB通讯线与外部传感器连接线，整个装配流程无需额外定制结构件，适配多数小型嵌入式控制设备的改造与全新设计需求。
