汽车悬架用螺旋弹簧减震器结构设计

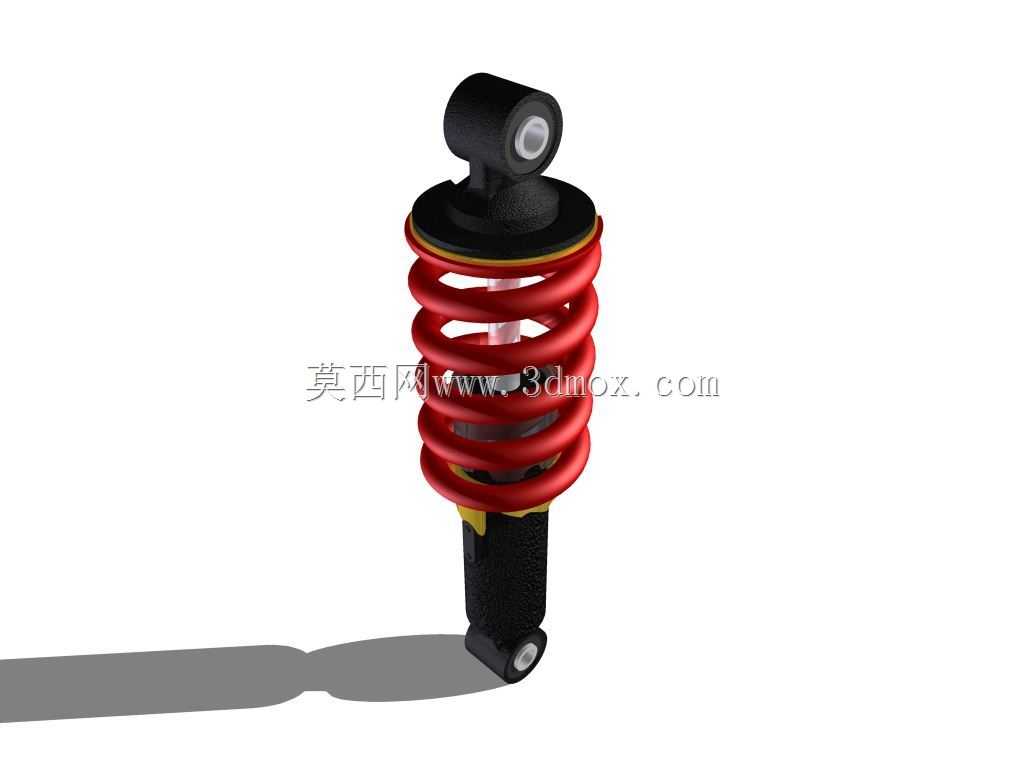

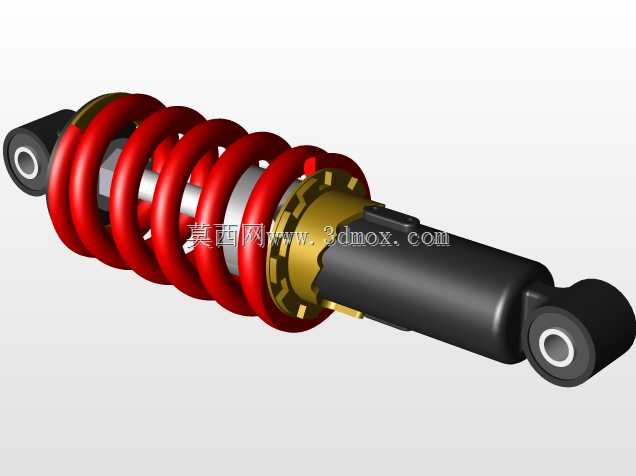

这款减震组件是乘用车辆悬架系统的核心阻尼缓冲部件，日常主要承担路面冲击过滤、车身姿态控制的核心作用，在车辆经过颠簸路面、减速带或者进行转向动作时，能够快速吸收路面传递来的竖向冲击动能，避免振动直接传递到车身结构，既可以提升驾乘人员的乘坐舒适度，也能减少路面冲击对车身钣金、底盘连接部件的疲劳损伤，延长整车底盘系统的使用寿命。从结构设计逻辑来看，该组件采用了螺旋弹簧与阻尼筒同轴集成的布局，阻尼筒布置在螺旋弹簧的中心轴线位置，上端设置带橡胶衬套的吊耳安装座，下端同样设置带衬套的连接端，这种同轴布局能够最大程度压缩部件的安装占用空间，同时保证弹簧受力与阻尼作用力的方向完全重合，避免偏载导致的弹簧异常磨损、阻尼杆偏磨漏油的问题。螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧丝径经过匹配计算，能够在额定载荷范围内提供线性的支撑刚度，保证车辆空载、半载状态下的悬架高度维持在设计区间，不会出现明显的下沉或者抬升；阻尼筒内部设置有液压阻尼阀系，能够根据活塞的运动速度自动调整阻尼力大小，在弹簧受压缩短的行程中提供相对较小的阻尼，保证冲击能够被顺畅吸收，在弹簧回弹伸长的行程中提供较大的阻尼，避免弹簧出现多余的往复弹跳，让车身能够快速回到平稳姿态。从安装边界来看，上下两端的吊耳安装孔中心距在设计行程范围内留有足够的冗余量，最大压缩状态下不会出现弹簧并圈、阻尼筒触底的情况，最大伸长状态下也不会超出阻尼杆的设计拉出长度，避免部件被拉脱损坏；两端的橡胶衬套能够在安装时补偿少量的安装角度偏差，同时过滤掉高频的微小振动，减少金属部件之间的硬接触异响。在实际选型匹配过程中，需要结合整车的簧下质量、悬架动行程设计值、目标偏频来匹配对应的弹簧刚度与阻尼系数，该结构的减震器目前广泛应用在乘用车的前麦弗逊悬架、后扭力梁或者多连杆悬架中，部分非道路小型工程车辆、电动两轮车的悬架系统也会采用类似的同轴集成减震结构，这类结构相比分离式的弹簧与减震器布局，安装工序更简单，后期维护更换的难度也更低，只需要整体拆装即可完成部件更换，不需要额外调整弹簧的预紧压力。建模过程中需要重点关注弹簧的螺旋升角、阻尼筒外壁与弹簧内径的间隙值，预留足够的间隙避免弹簧压缩过程中与阻尼筒外壁发生摩擦剐蹭，同时上下弹簧座的定位台阶需要与弹簧端部的并圈结构完全贴合，保证弹簧安装后不会出现径向窜动。
