车载多媒体旋钮控制按键总成结构设计

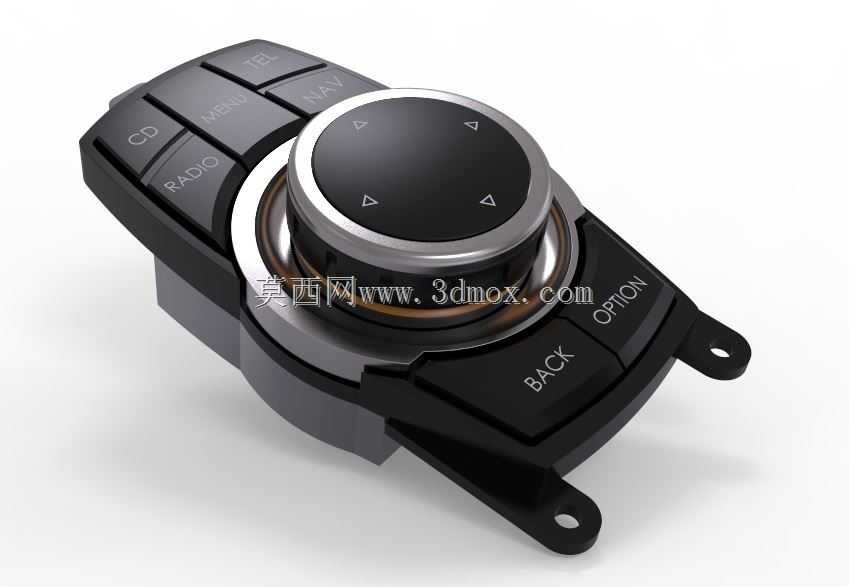

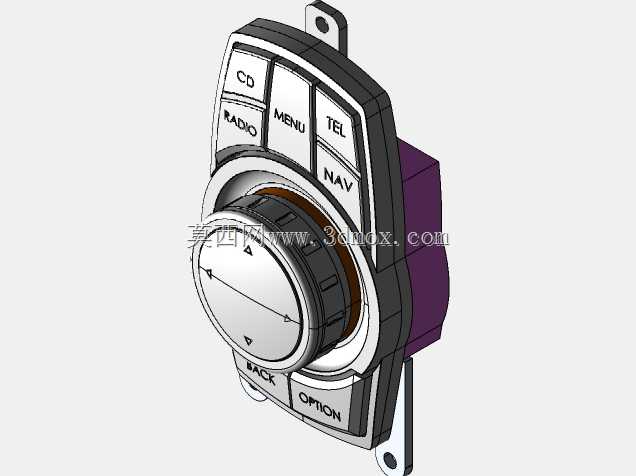

该车载中控控制总成是乘用车辆座舱人机交互系统的核心操作部件，主要布置于驾驶舱中央扶手前端、换挡机构周边区域，适配多数燃油及新能源乘用车型的中控操控布局，承担车载多媒体系统、导航功能、通讯模块、车辆设置项的操作输入职能，驾驶员可在不分散过多路面注意力的前提下完成盲操，降低行车过程中操作车载功能的安全隐患。从结构设计逻辑来看，总成采用中心旋转旋钮加周边环绕式物理按键的布局形式，中心旋钮集成四向按压与360度旋转操作功能，旋转动作对应菜单选项的上下滚动切换，四向按压可实现快速方向选择与确认操作，旋钮表面做环形防滑纹理与哑光黑耐磨涂层处理，边缘搭配亮银色装饰圈提升座舱质感，旋转阻尼经过多轮调校，每一段旋转行程都有清晰的档位反馈，避免操作时出现误触发。周边环绕布置的物理按键对应常用功能的一键直达，包括多媒体音源切换、电台调频、导航呼出、蓝牙电话、菜单返回、选项确认等高频使用功能，按键表面做内凹弧度处理，贴合指腹按压的人体工学曲线，按键行程控制在1.2-1.5mm区间，按压力度设置在2.5-3N，既保证按压时有清晰的反馈触感，又不会因按压力度过大导致操作疲劳。安装结构上，总成底部延伸出两个带安装孔的固定支耳，支耳位置与中控内饰板的安装柱精准匹配，安装时通过两颗M3规格的自攻螺丝即可完成总成固定，支耳与主体连接位置做加强筋结构处理，避免长期按压操作后出现支耳断裂的问题，整体安装边界尺寸控制在120mm*80mm*45mm范围内，可适配多数紧凑级及以上车型的中控预留安装空间，不会与周边换挡机构、扶手箱盖板产生运动干涉。电路连接端采用标准化插接件接口，与整车线束直接对插即可完成电路连通，无需额外接线处理，总成内部电路板做密封防尘处理，按键缝隙处加装防尘胶条，避免日常使用过程中灰尘、饮料泼溅渗入内部导致电路故障，按键字符采用激光镭雕工艺，长期使用不会出现字符磨损脱落的问题，整体结构可承受超过十万次的按压与旋转操作寿命，满足整车全生命周期的使用需求。
