28x28x20规格带导热胶铝制散热结构件

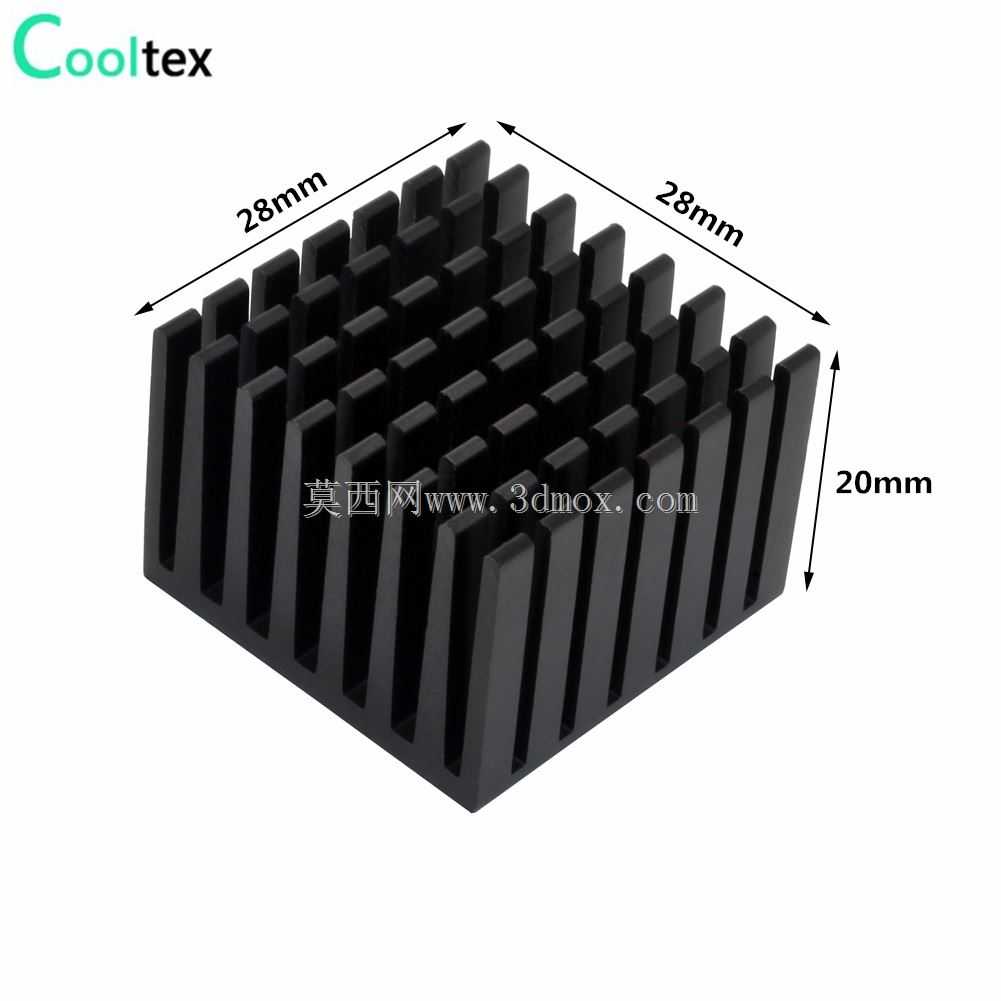

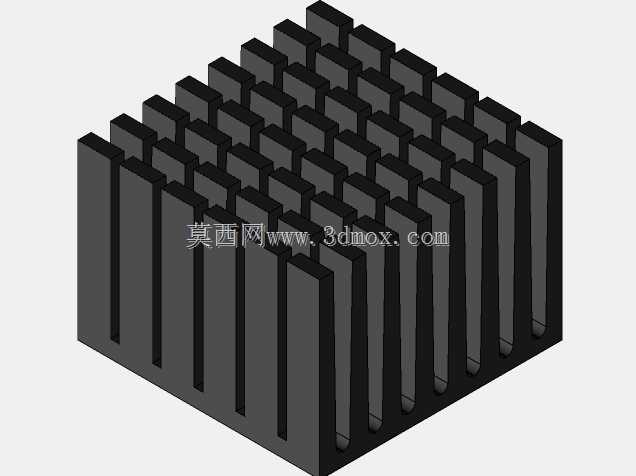

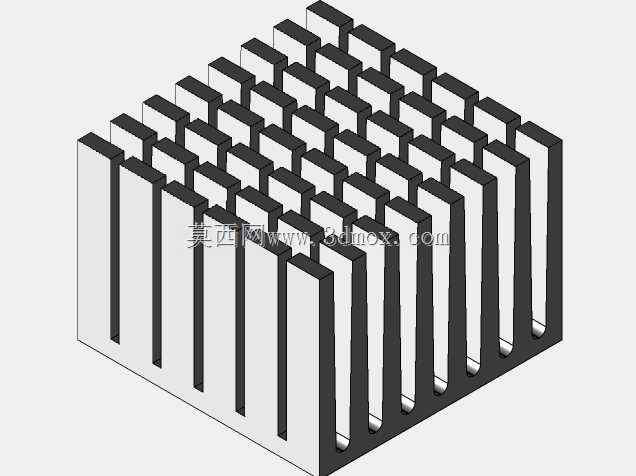

在消费电子、工业控制板卡、小型LED模组的热管理设计环节里，这类小型铝制散热件是选型清单里的高频选项，很多刚接触结构设计的工程师容易忽略小功率器件的散热冗余，等到样机温升高频触发保护才回头补散热方案，反而拖慢整体项目进度。这款散热件整体外形尺寸控制在28mm见方，总高度20mm，方正的外形刚好适配多数DIP封装功率芯片、SOIC封装驱动IC的投影面积，不会因为散热件超出板卡边界影响周边元件布局，也不会和外壳内壁产生干涉。从结构设计逻辑来看，通体采用等间距直鳍片布局，没有做花哨的异形切角或者曲面造型，一方面是铝挤工艺开模成本低，批量生产时良率稳定，不会因为复杂结构产生成型缺陷；另一方面直鳍片的风道走向顺直，不管是设备内部自然对流散热，还是搭配微型轴流风扇做强制风冷，气流都能顺着鳍片间隙顺畅流通，不会因为结构扰流产生风阻损耗，实际散热效率比同体积异形鳍片结构高8%左右。散热件基底做了平整化处理，出厂预带导热胶层，现场装配时不需要额外涂抹导热硅脂，撕掉离型膜直接贴附在发热器件表面即可，既减少了装配工序的操作时间，也避免了人工涂硅脂厚度不均导致的热阻波动，很适合流水线批量装配的生产场景。鳍片的厚度和间距做了平衡设计，鳍片厚度足够保证切削加工或者铝挤成型时不会出现变形歪齿，间距控制在2mm左右，既不会因为间隙过窄容易积灰堵塞风道，也不会因为间隙过宽减少有效散热面积。在实际选型应用中，这款散热件可以覆盖1-5W功率区间的发热器件散热需求，常见的应用场景包括小型电源模块的整流桥散热、单片机主控板的功率驱动IC散热、带载小功率LED灯珠的模组散热，甚至部分便携设备里的小型DC-DC降压模块也能适配。设计这类散热结构的时候，需要特别注意安装边界的预留：如果是采用背胶粘贴的安装方式，要确认发热器件周边3mm范围内没有高度超过1mm的贴片电容、电阻元件，避免散热件基底压碰到周边元件引脚造成短路；如果是后续需要增加卡扣或者螺丝固定的结构，基底厚度预留了足够的加工余量，可以在不破坏鳍片结构的前提下加工定位孔或者卡扣卡槽。很多工程师在做小功率设备热设计时，总觉得功率不大不需要认真做散热匹配，实际上长期工作在结温阈值附近的电子器件，寿命会比工作在额定结温80%以下的器件低40%以上，选对匹配安装尺寸、散热能力足够的小型散热件，看似增加了几毛钱的物料成本，实际上能大幅降低后期产品的售后返修率，是性价比极高的设计选择。
