DAC前面板多接口旋转开关组件结构设计

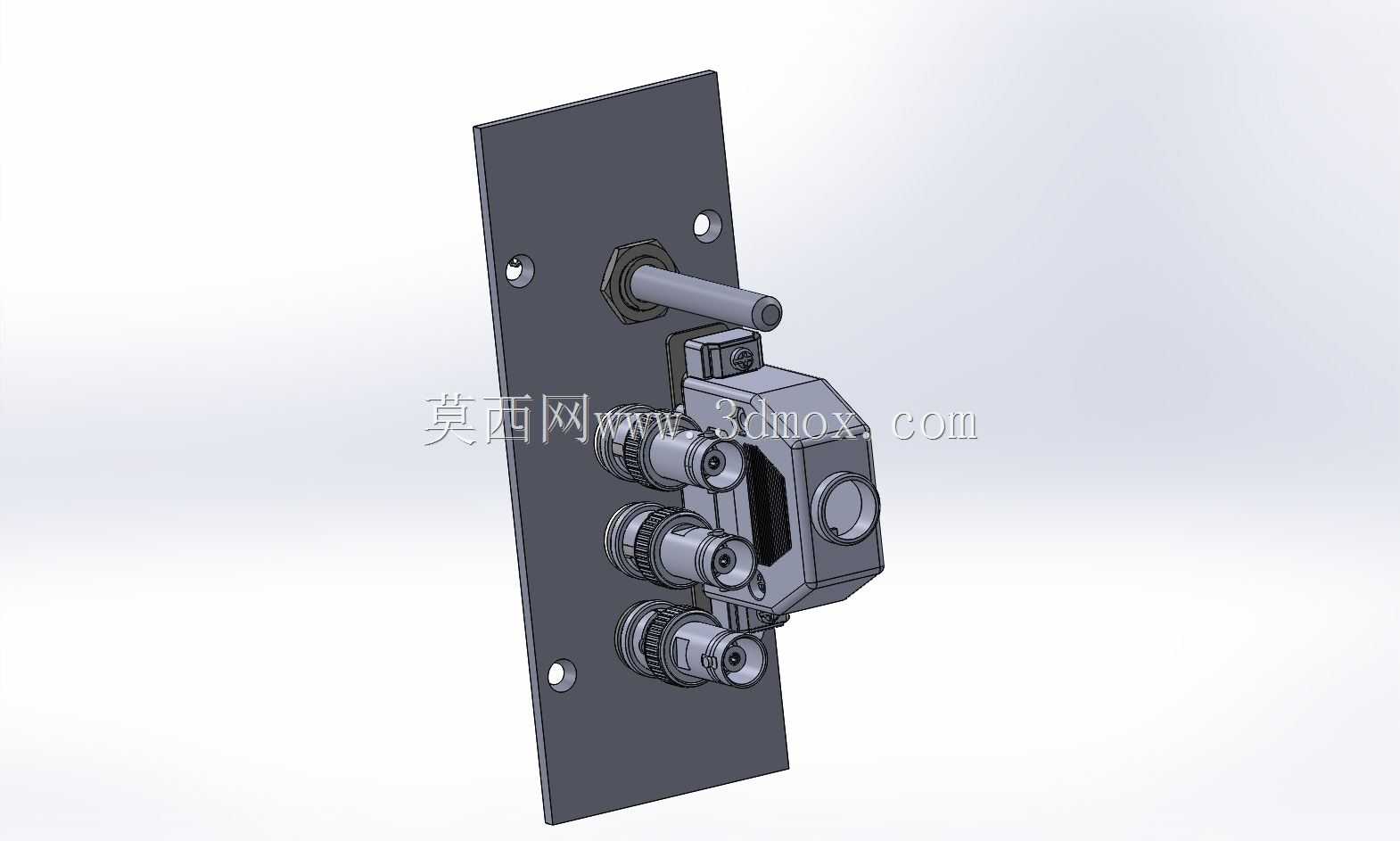

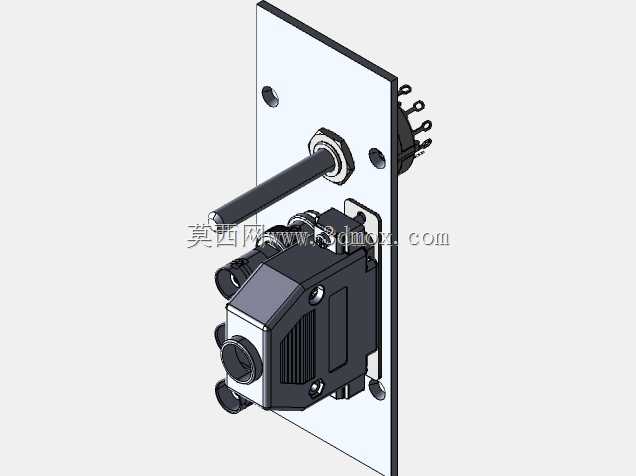

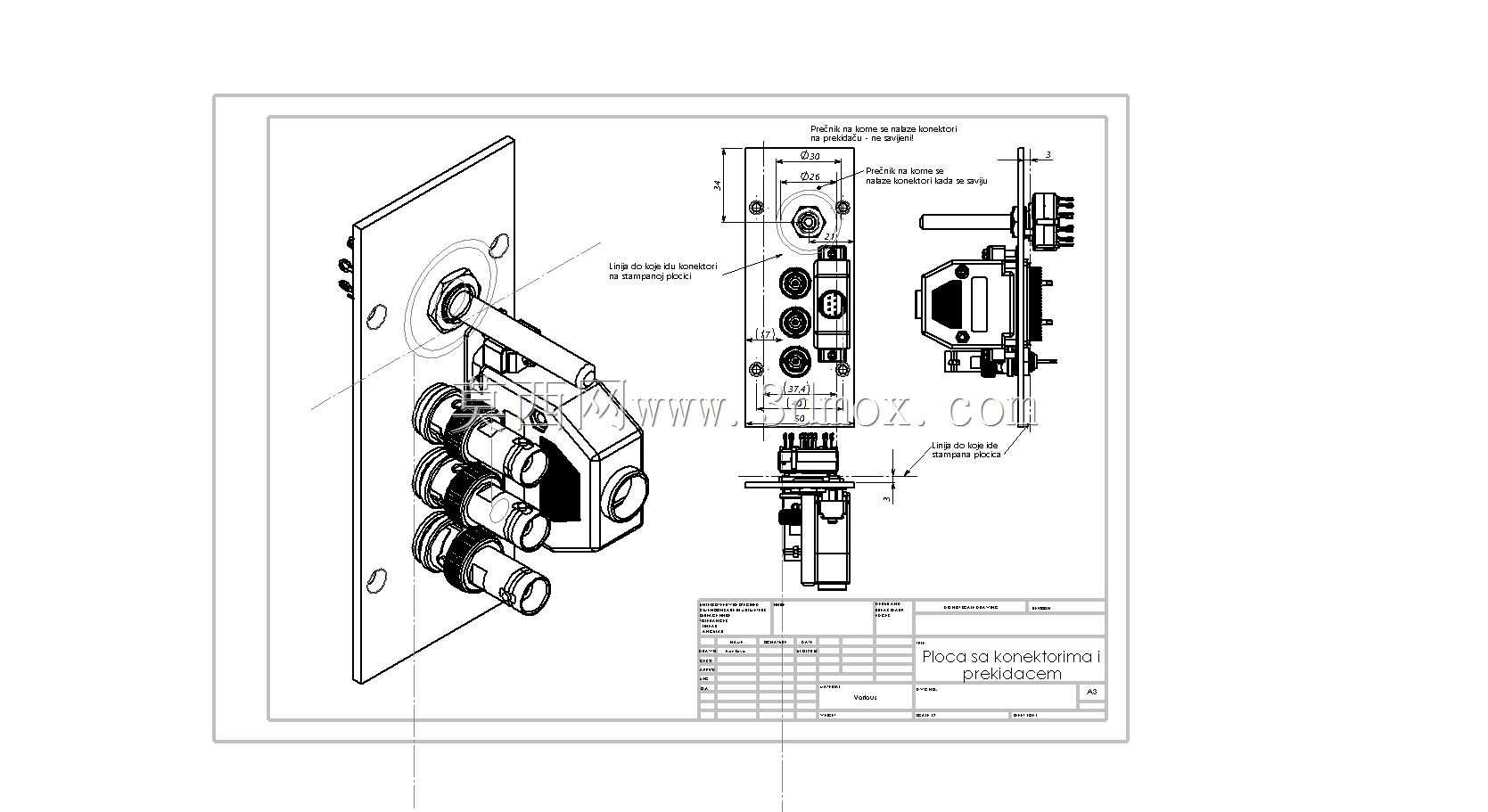

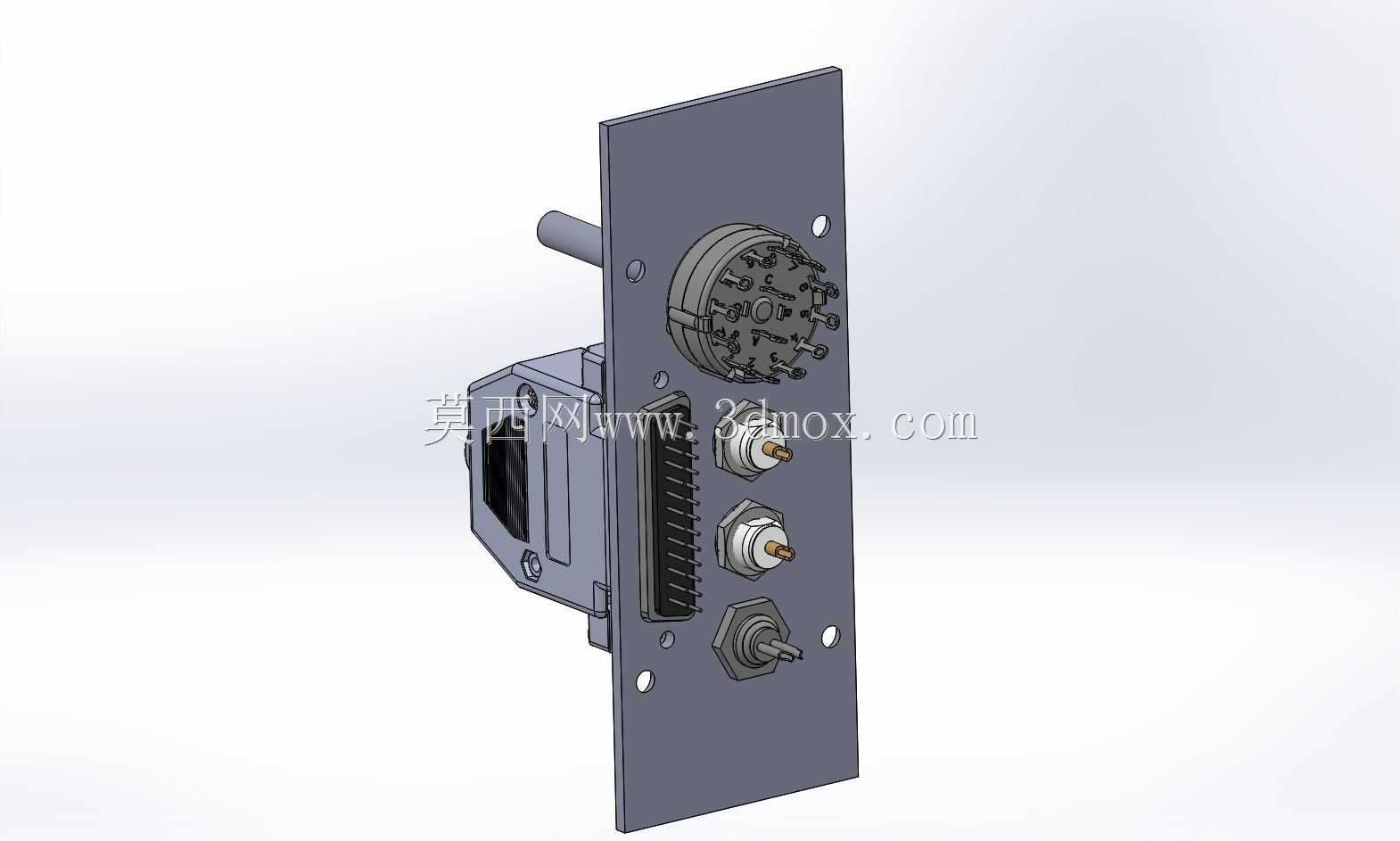

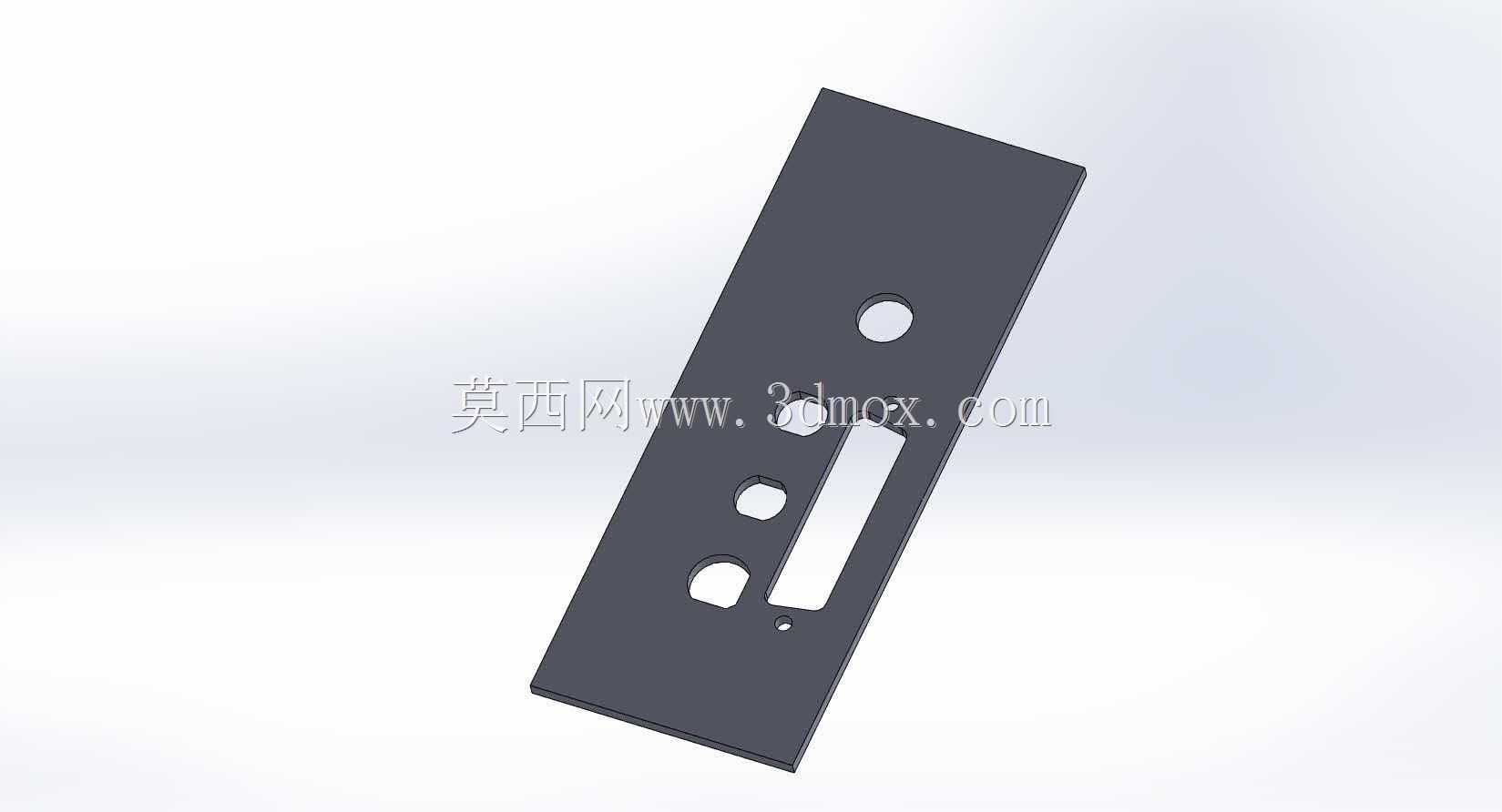

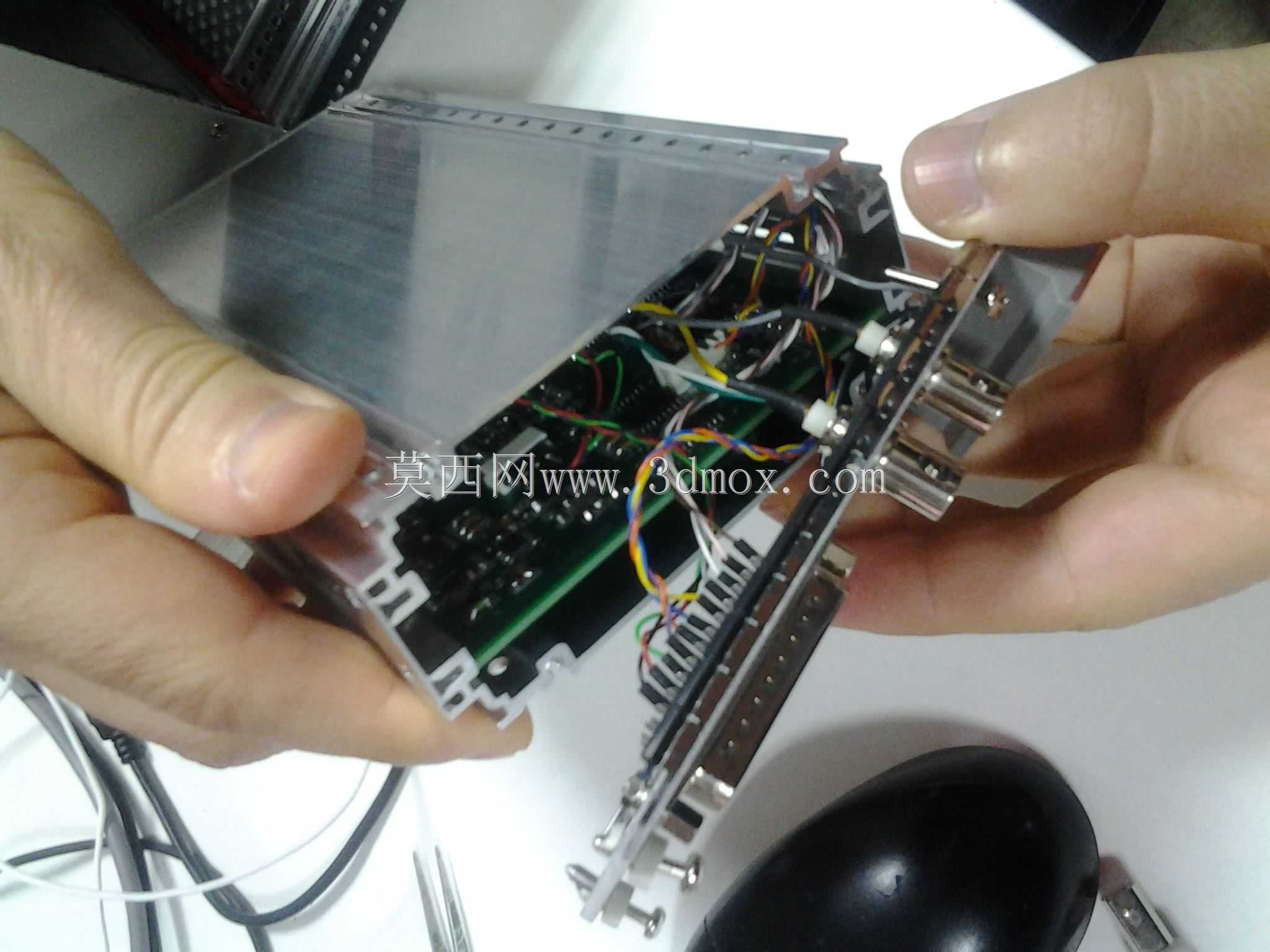

在专业音频设备的结构设计工作中，DAC前面板的接口集成与信号切换部件设计，是直接影响设备使用体验与信号稳定性的核心环节。这款适配10HP规格DAC的前面板组件，集成了DB25、BNC、BR2三类常用信号接口，同时搭载2P 6路BBM小型晶圆旋转开关，主要用于专业音频场景下的多通道信号路径切换，适配录音棚、专业音频工作站、高端HiFi设备的信号接驳需求。从实际使用场景来看，专业DAC设备往往需要接驳多组输入输出设备，包括数字音源、模拟放大设备、专业监听系统等，不同接口对应不同的信号传输标准，DB25多用于多通道平衡信号的集中传输，BNC适配同轴数字信号的稳定接驳，BR2则对应特定规格的音频信号连接，旋转开关承担不同信号通路的硬切换功能，BBM先断后通的结构特性，可避免切换过程中出现信号短路、爆音等问题，保障设备运行安全。在设计思路上，首先要匹配10HP机箱的前面板安装边界，10HP为专业音频机架的标准宽度单元，对应安装孔位、面板厚度都要符合机架设备的通用规范，面板上的接口开孔位置需要兼顾内部PCB板的走线空间，旋转开关的安装位要避开内部元器件的排布区域，同时保证旋钮操作时的手部操作空间，不会与相邻接口的插拔动作产生干涉。接口的排布遵循常用操作优先级，高频使用的BNC接口布置在面板易插拔的区域，DB25这类多针接口布置在相对靠侧的位置，减少频繁插拔对其他接口的影响，旋转开关的操作阻尼经过结构匹配，切换档位时的段落感清晰，每一档位对应的信号通路标识位置与旋钮指向精准对应，避免档位错位导致的信号接错问题。从安装边界来看，面板的厚度选用标准机架面板厚度，接口的焊接引脚伸出长度匹配内部PCB的安装高度，旋转开关的轴伸长度适配面板加装旋钮后的操作高度，不会出现旋钮过松或顶住面板的问题，所有接口的固定位都设计有防松结构，避免多次插拔后接口松动导致的信号接触不良。这类集成多接口与切换开关的前面板组件，在设计时还要考虑信号屏蔽的需求，接口金属外壳与面板的接地结构可靠连接，减少外部电磁干扰对弱音频信号的影响，旋转开关的触点选用耐磨导电材质，保障长期频繁切换后的接触可靠性，整体结构没有冗余设计，所有部件的排布都围绕信号传输稳定、操作便捷、安装适配这几个核心工程需求展开，能够直接适配标准10HP规格的DAC机箱，无需额外修改安装孔位即可完成装配。
