双轴XY摇杆控制模块结构设计

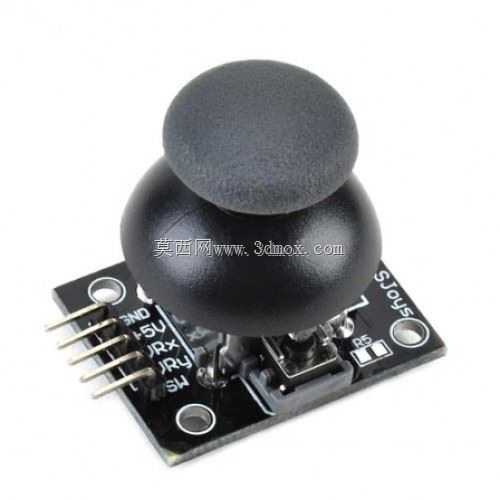

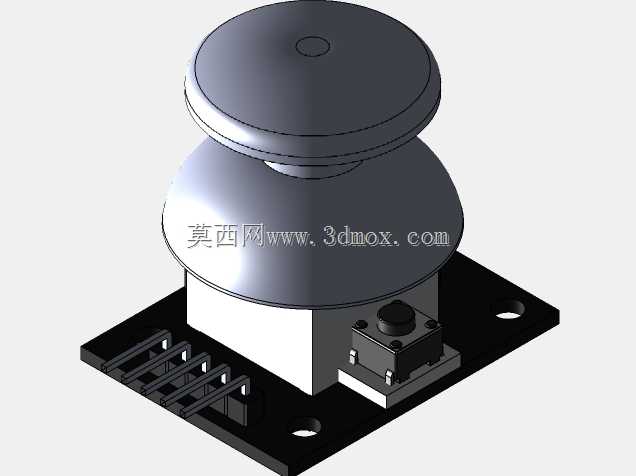

这款双轴XY操纵模块，是小型电控系统里常用的二维输入部件，日常在小型智能小车、机械臂示教微调、桌面级数控设备手动进给、航模遥控端、游戏外设改装场景里都能见到它的身影，核心作用是把人手推动摇杆的物理偏移量，转化为对应X、Y两个轴向的模拟电信号，部分结构还集成了按压触发的开关功能，实现Z向的确认操作。从结构设计逻辑来看，模块整体采用分层堆叠的布局，底部是标准的FR-4印制电路板作为承载基座，板上预留了两个对称的安装定位孔，孔位间距适配常见的面包板、工控小面板的安装孔距，安装时可以直接用M2规格的螺丝穿过定位孔固定，不需要额外设计复杂的安装支架，板边引出的直插排针采用标准2.54mm间距，能直接插接在面包板或者对应接口的控制板上，省去了额外接线的麻烦。摇杆的核心传动部分，采用两个互相垂直布置的电位器分别对应X、Y轴的偏转检测，摇杆的摆动通过底部的球铰结构实现多方向倾斜，倾斜角度的机械限位做在摇杆基座内部，避免推动角度过大损坏内部电位器的碳膜层，顶部的蘑菇头操作帽采用磨砂防滑的软质材质，表面做了细微的磨砂纹理，手指推动的时候不容易打滑，操作帽和摇杆杆身采用过盈配合卡接，后期如果需要更换不同高度或者触感的操作帽，可以直接拔下替换。设计的时候需要注意安装边界，模块整体高度从电路板底面到操作帽顶面的尺寸要匹配安装面板的预留沉台深度，如果是嵌入面板安装的场景，要预留足够的摆动空间，避免操作帽边缘和面板开孔发生干涉，电路板上的元件布局都集中在摇杆基座周围，排针引出端在板边一侧，布线的时候要注意预留排针的插拔空间，不要在排针对应位置布置其他凸起的结构件。实际选型使用的时候，这个模块的摇杆回中依靠内部的弹性结构，松手后能自动回到X、Y轴的中位，对应输出的模拟量中点值，方便控制系统做零点校准，集成的按压开关在摇杆垂直按下的时候触发，行程很短，触发力度适中，不会因为正常推动摇杆的时候误触发。从结构建模的角度来看，绘制这个模型的时候要重点还原球铰结构的配合间隙、电位器的安装定位、操作帽的曲面弧度，还有安装孔的位置精度，这些细节直接影响后续做结构装配的时候，能不能准确匹配安装位，避免出现安装干涉或者插针对不齐的问题。
